凸轮式轨道输送推进锁止机构

项目分类:通用机械零部件 发布时间:2021-10-07 ID:296414
  • 凸轮式轨道输送推进锁止机构
  • 凸轮式轨道输送推进锁止机构
  • 凸轮式轨道输送推进锁止机构
  • 凸轮式轨道输送推进锁止机构
  • 凸轮式轨道输送推进锁止机构
  • 凸轮式轨道输送推进锁止机构
  • 凸轮式轨道输送推进锁止机构
  • 凸轮式轨道输送推进锁止机构
  • 凸轮式轨道输送推进锁止机构
  • 凸轮式轨道输送推进锁止机构
  • 凸轮式轨道输送推进锁止机构
  • 凸轮式轨道输送推进锁止机构
  • 凸轮式轨道输送推进锁止机构
  • 凸轮式轨道输送推进锁止机构
  • 凸轮式轨道输送推进锁止机构
  • 凸轮式轨道输送推进锁止机构
  • 凸轮式轨道输送推进锁止机构
  • 凸轮式轨道输送推进锁止机构
  • 凸轮式轨道输送推进锁止机构
  • 凸轮式轨道输送推进锁止机构
  • 凸轮式轨道输送推进锁止机构
  • 凸轮式轨道输送推进锁止机构
  • 凸轮式轨道输送推进锁止机构

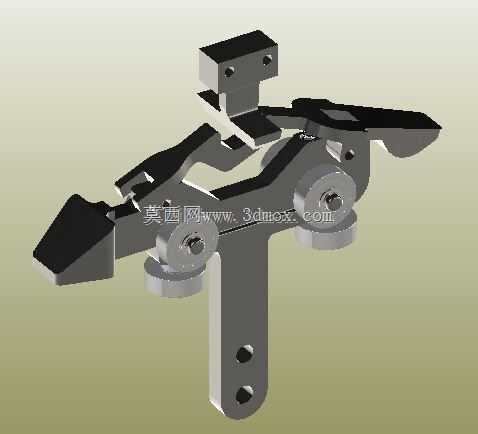

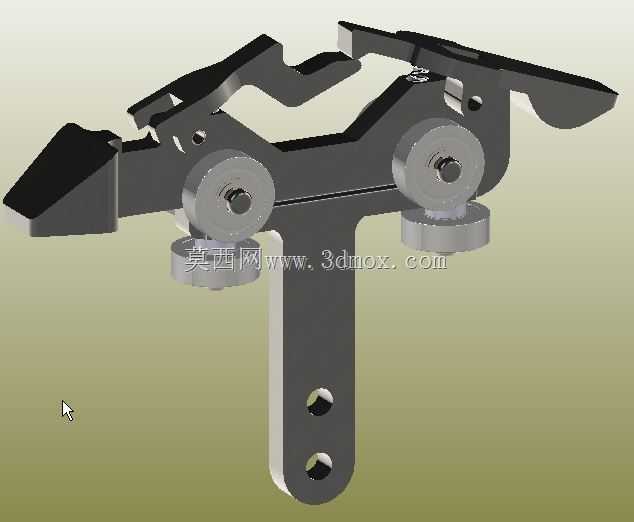

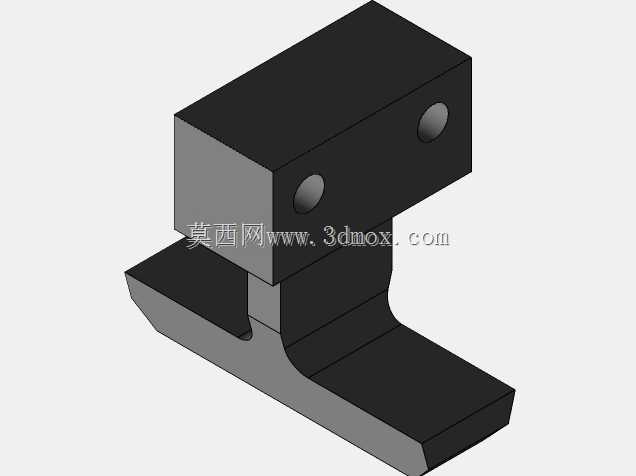

  该机构为凸轮驱动的间歇式锁止推进组件,主要应用于链式输送线的工位精准停位、物料步进推送场景,常见于自动化装配线、小件分拣输送系统中,负责在输送链条行进过程中,实现特定工位的工件精准锁止、定距推进动作,避免输送过程中工件移位、工位偏差问题。从结构设计来看,组件采用立式安装基座作为承载主体,基座上预留两个同轴安装孔,可通过螺栓直接固定在输送线的机架安装面上,安装孔间距适配常规40系列铝型材机架的孔位标准,无需额外加工转接板即可完成装配,整体安装边界宽度控制在120mm范围内,高度方向突出安装面不超过90mm,不会占用输送线两侧过多操作空间,适配窄幅输送线的紧凑布局需求。核心动作通过盘形凸轮的轮廓曲线驱动摆臂实现往复摆动,

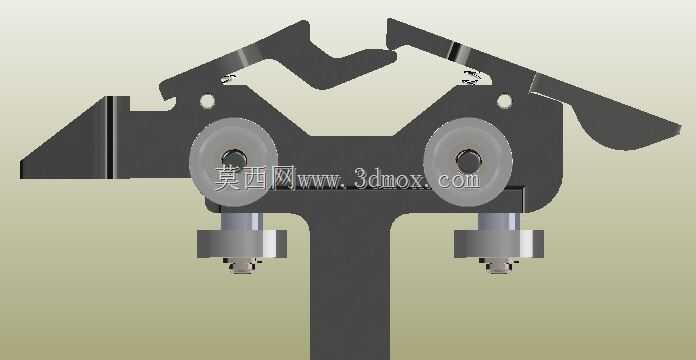

  摆臂端部的推爪与输送链条上的承载拨块配合,凸轮每旋转一周,推爪完成一次“伸出推送-抬升复位”的循环动作,推送行程固定为45mm,刚好匹配单工位的输送步距,推送过程中凸轮的近休止轮廓段可保证推爪在推送到位后保持0.2秒的锁止状态,给工位上的装配、检测操作留出足够的动作时间,避免工件提前移位。机构的铰接转动部位均采用轴套配合销轴的结构,销轴端部设置卡簧槽定位,可在长期往复摆动过程中减少磨损,日常维护仅需定期在铰接点加注润滑脂即可,无需频繁拆解更换零件。锁止端的卡爪采用楔形接触面设计,在锁止状态下可承受最大150N的水平反向冲击力,不会因为输送线的启停惯性出现脱开、跳位问题,卡爪与摆臂采用分体式螺栓连接,磨损后可单独更换卡爪零件,

  无需更换整个摆臂组件,降低后期维护成本。整个机构的动力输入端可直接对接输送线的主驱动链轮轴,无需额外配置独立驱动源,通过同步带或者链轮即可从输送线主传动系统取力,保证推送动作与输送线的运行速度完全同步,不会出现动作时序错位的问题,适配0.1-0.5m/s的常规输送线运行速度范围,在高速输送场景下也能保证动作的稳定性,不会出现卡滞、跳齿问题。
