剪式车载应急起重支撑装置结构

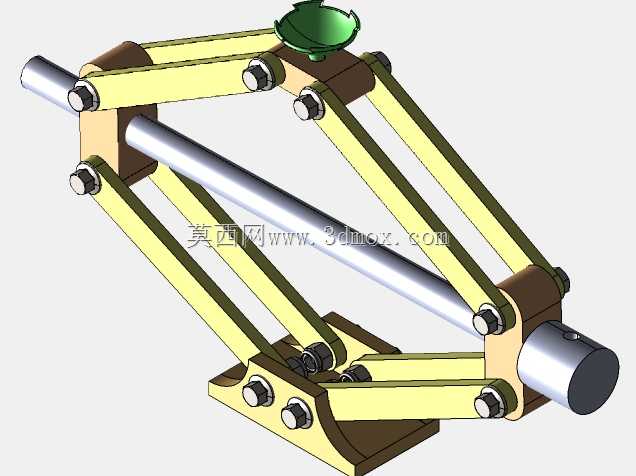

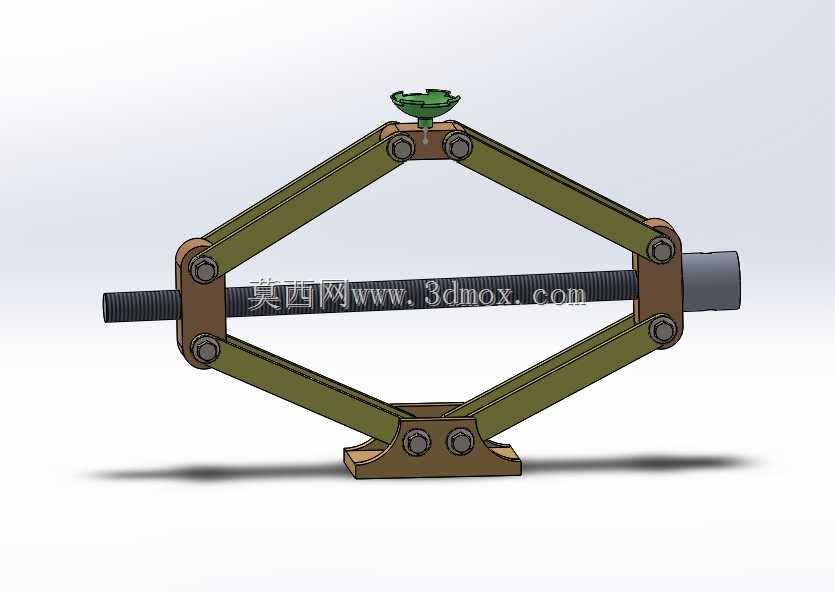

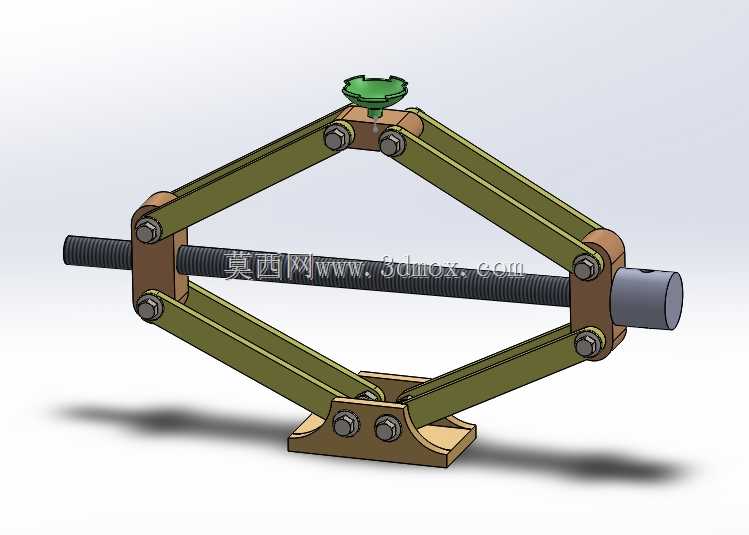

日常车辆维保、道路应急换胎场景中，这类剪式起重支撑装置是私家车辆、轻型营运车辆标配的随车工具，无需外接动力源，完全依靠手动操作即可完成车辆局部顶升作业，适配绝大多数铺装路面下的小吨位车辆顶升需求，整体收纳后可放入车辆后备箱备胎槽旁的储物空间，不会占用过多随车储物容积。从结构设计逻辑来看，该装置采用菱形剪臂铰接布局，上下两端分别设置支撑托头与底部承力底座，中间贯穿梯形传动丝杠，通过转动丝杠端部的受力端，带动两侧铰接的剪臂同步收拢或展开，以此改变整体垂直高度，实现顶升与回落动作，梯形丝杠的自锁特性可以保证在顶升到位后，无需额外锁止结构即可稳定保持支撑高度，避免作业过程中出现意外回落的安全隐患。设计过程中，剪臂的板材厚度、铰接销轴的直径都经过受力校核，保证在额定承重范围内，铰接位置不会出现剪切失效、剪臂不会发生塑性形变；顶部的托头采用弧形凹槽结构，能够更好贴合车辆底盘的指定支撑筋位，避免顶升过程中出现滑脱，底部底座做了加宽平底处理，增大与地面的接触面积，降低单位面积压强，在非硬化路面作业时也能减少下陷风险。从安装与使用边界来看，该装置的最低收纳高度适配普通家用轿车的底盘离地间隙，无需额外垫高即可伸入车辆底盘下方的支撑位，最大顶升高度满足车辆轮胎完全离开地面的换胎作业需求，操作时仅需配套的摇杆转动丝杠即可，单人即可完成全部操作，不需要额外辅助工具。铰接位置的间隙控制是设计中的重点，间隙过大会导致顶升过程中出现晃动，间隙过小则会增大丝杠转动的阻力，提升操作力度，因此在铰接孔与销轴的配合上选用合适的公差带，兼顾转动顺畅度与结构稳定性；丝杠的导程选择也经过多轮验证，导程过大会降低自锁性能，导程过小则会增加顶升过程的转动圈数，降低作业效率，最终选用的导程参数平衡了操作效率与自锁安全性能。整体结构没有复杂的液压或电子元器件，故障率极低，长期存放也不会出现漏油、元器件失效等问题，非常适合随车长期备用，应对突发的轮胎更换、底盘简易检查等作业场景。
