剪式汽车螺旋顶升支撑结构设计

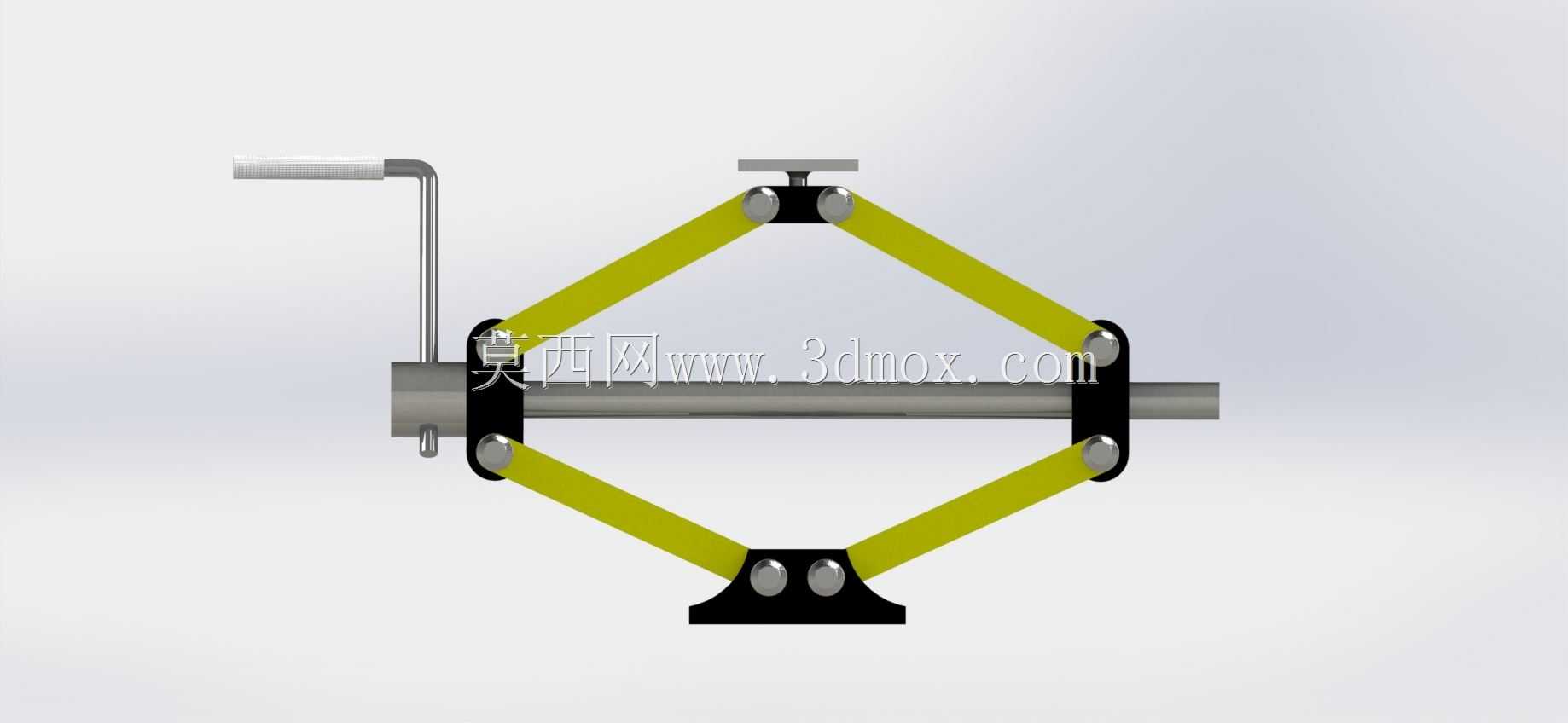

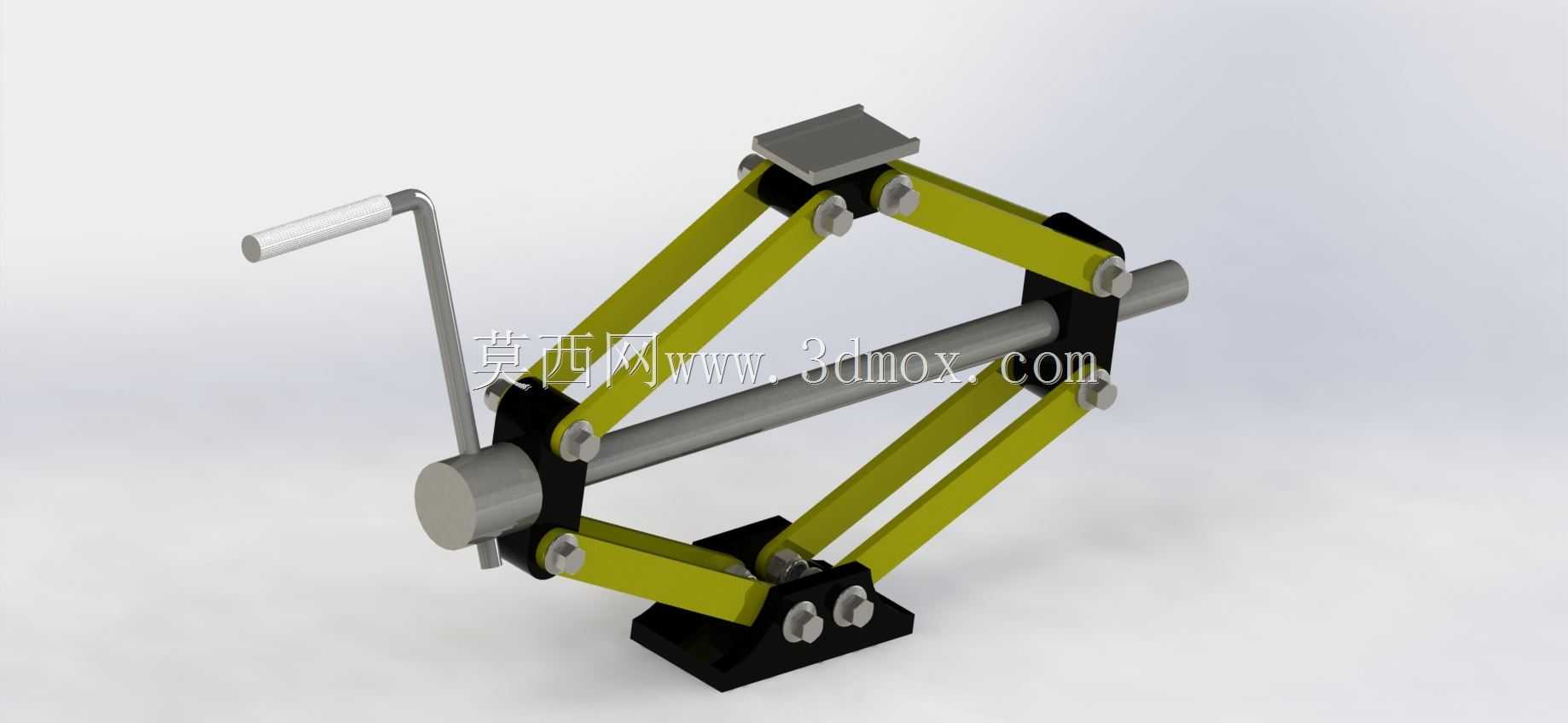

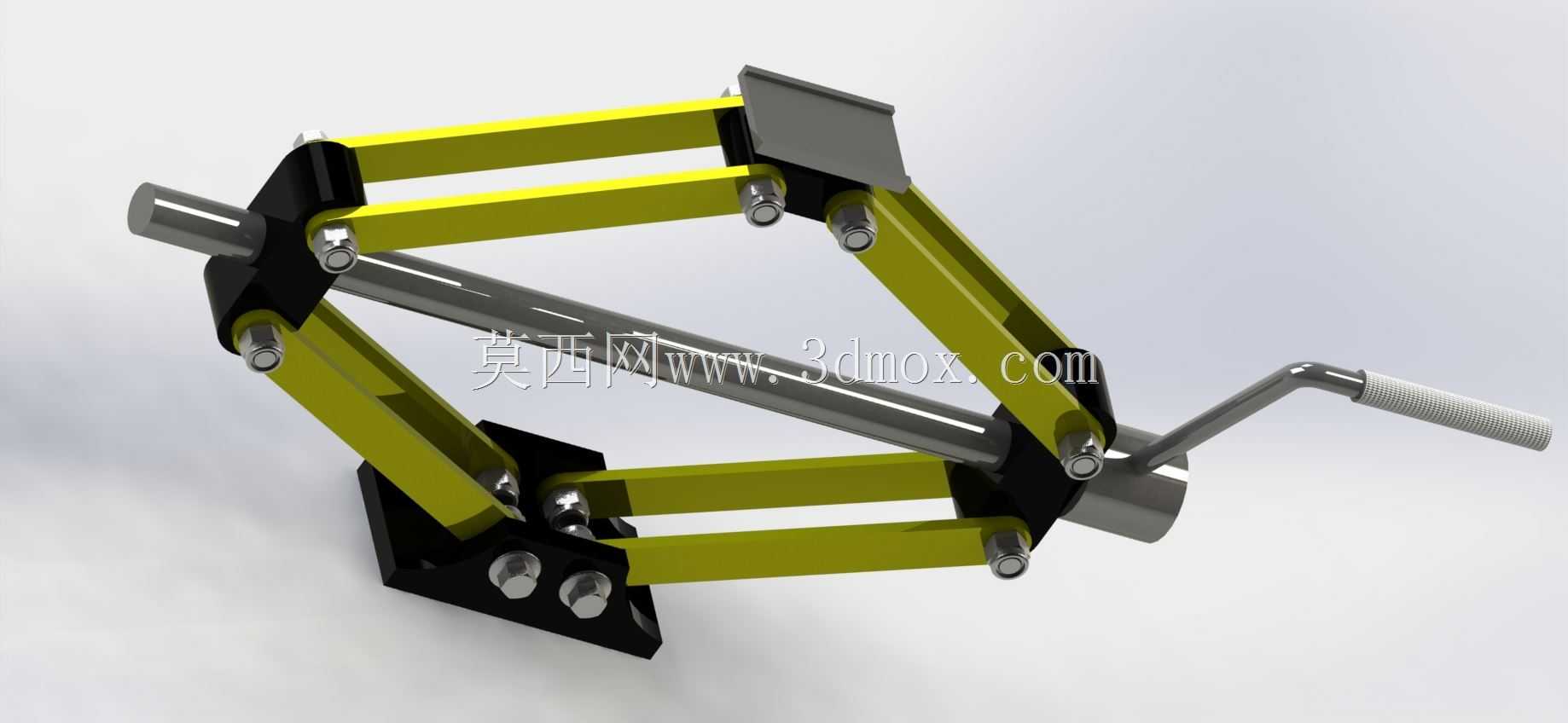

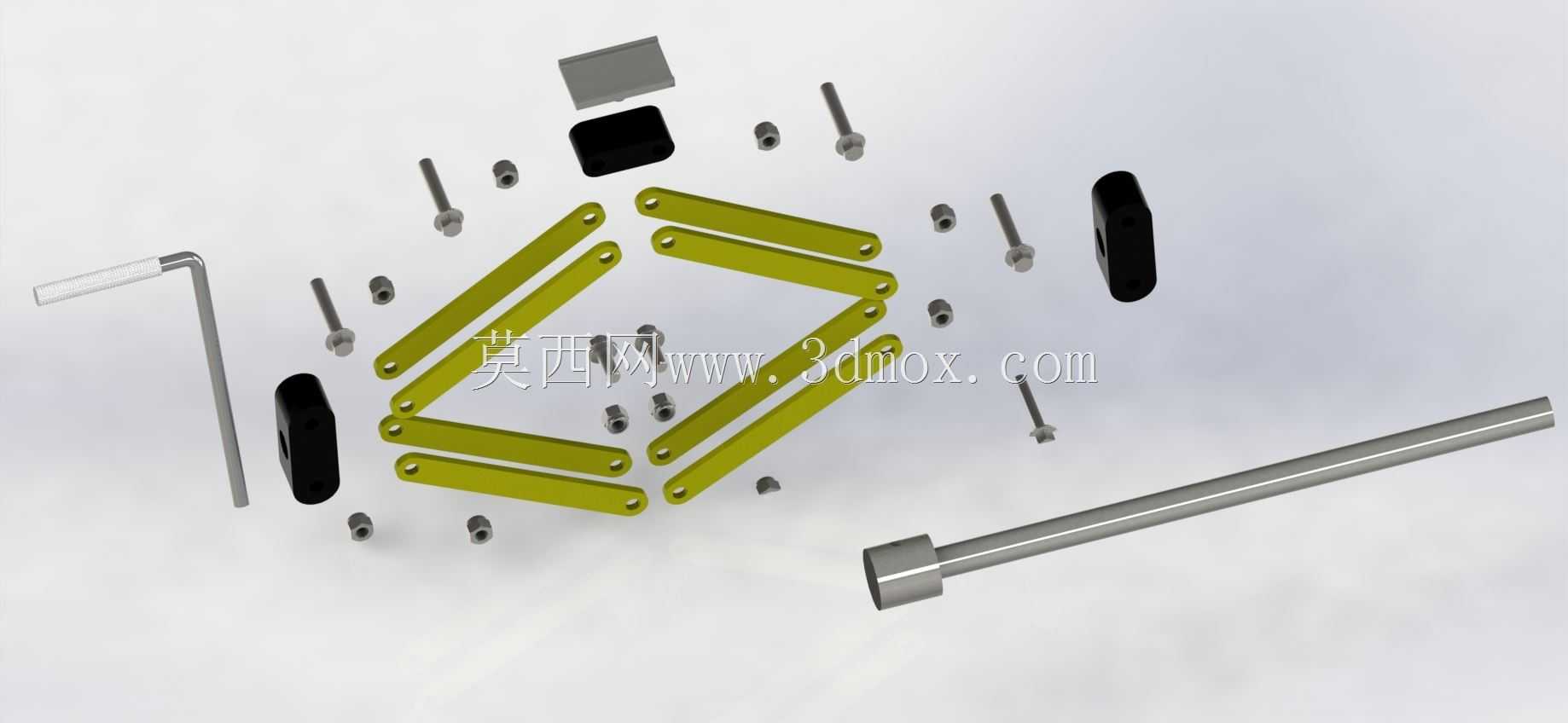

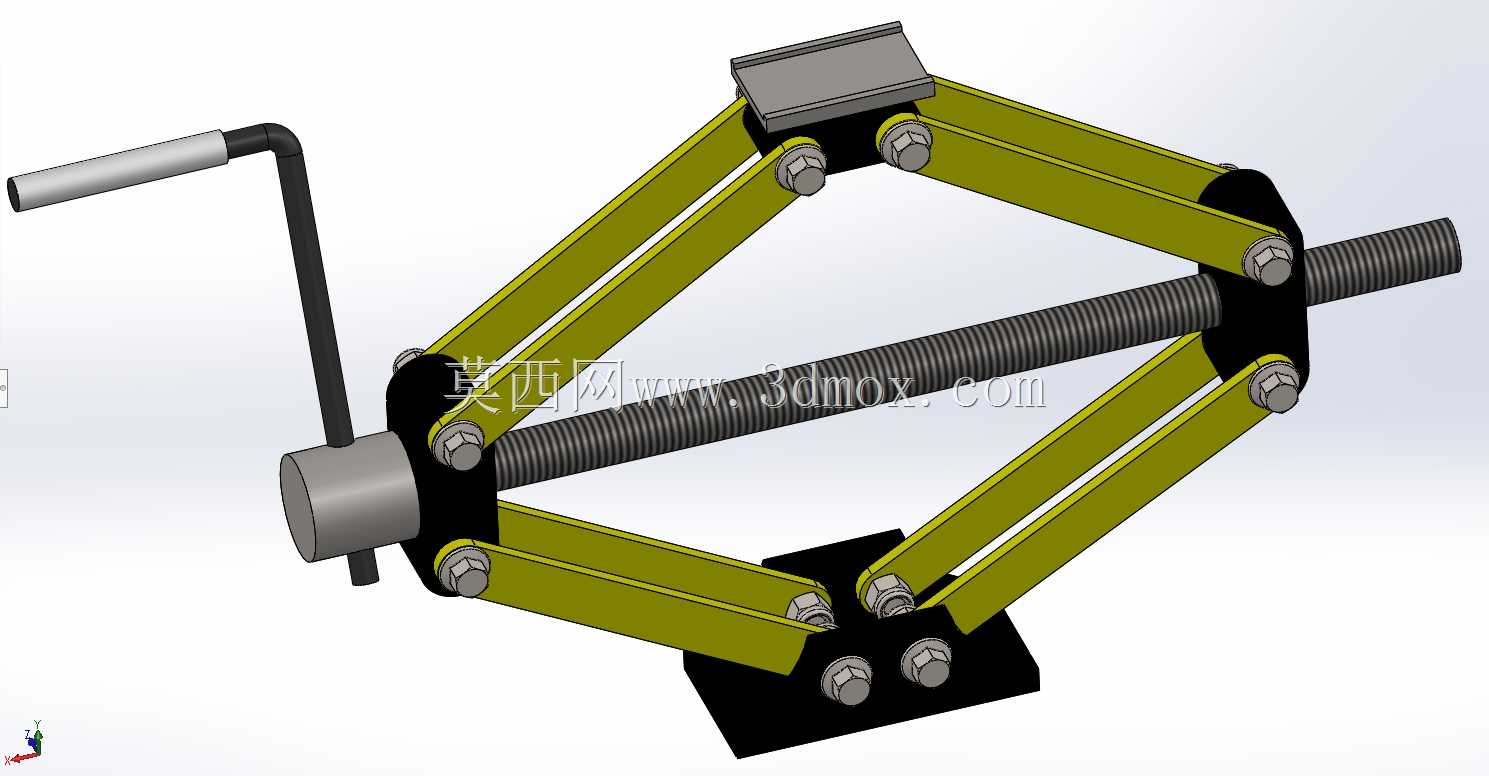

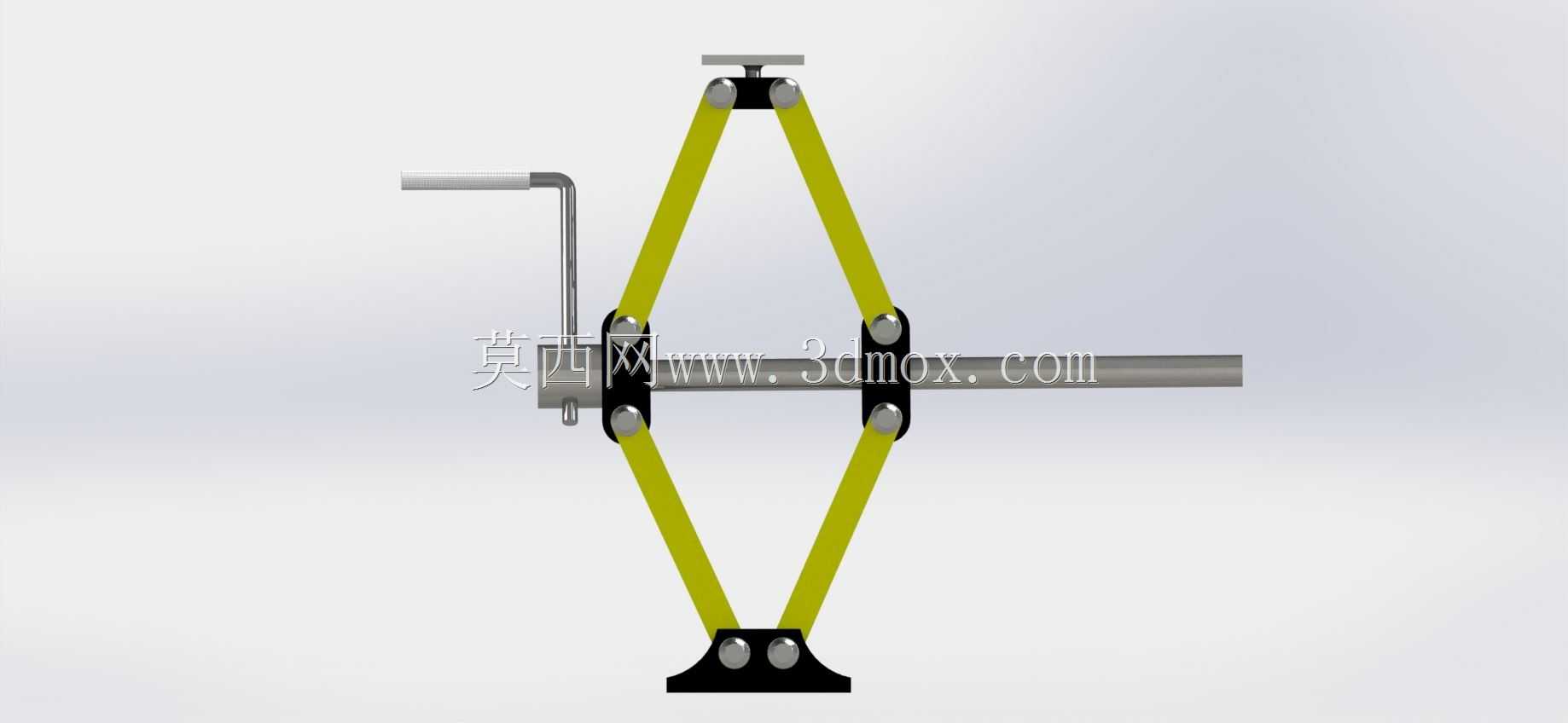

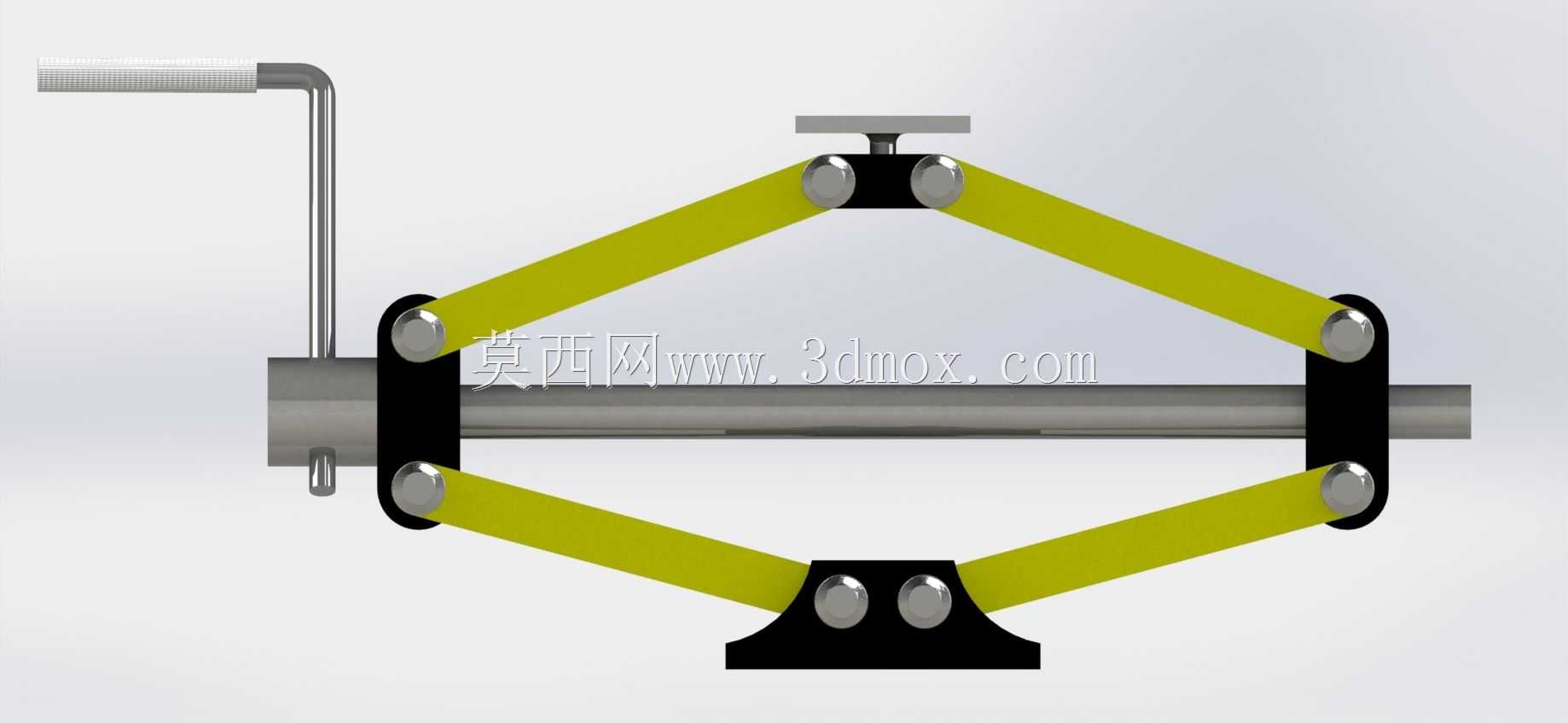

日常车辆维保场景中，剪式螺旋顶升结构是随车应急工具的核心选型方向，这类结构依靠纯机械传动实现载荷抬升，不存在液压系统密封失效、低温油液黏度变化引发的顶升故障，适配户外无电源、温差跨度大的露天换胎、底盘临时检修作业需求。该结构采用对称菱形剪臂布局，上下两端分别设置承载托板与底部支撑座，托板表面做防滑限位处理，作业时可卡入车辆底盘指定的顶升支撑点位，避免顶升过程中出现托板滑移、车辆侧倾的安全隐患；底部支撑座为加宽平板结构，可在沥青、硬化铺装甚至压实的非铺装路面分散接触压力，防止软质地面下陷导致的支撑失稳。核心传动采用梯形螺纹丝杆贯穿剪臂中部的铰接滑块，摇柄输入端设置加长弯折操作杆，作业时转动摇柄即可带动两侧铰接滑块沿丝杆轴向相向移动，推动剪臂绕各铰接销轴转动，实现上下承载端的垂直抬升，梯形螺纹具备可靠的自锁特性，顶升到位后无需额外锁止结构即可保持支撑高度，不会因载荷作用出现反向回落，作业安全性更有保障。建模过程中各剪臂的铰接孔位同轴度、丝杆与滑块的螺纹配合间隙是需要重点校核的部分，剪臂采用等长对称设计，铰接销轴处预留合理的转动间隙，避免顶升过程中出现卡滞、别劲的问题；整体收拢后厚度控制在较小范围，可直接放入车辆后备箱的工具储物槽，不占用过多储物空间，完全展开后的最大顶升高度满足家用轿车、城市SUV的底盘离地间隙需求，最低收拢高度可适配多数车型底盘侧裙下方的插入空间，无需额外垫高即可完成初始对位。结构受力层面，剪臂板材厚度、铰接销轴直径均按照额定顶升载荷做等强度设计，丝杆的螺纹牙型强度、抗弯刚度经过受力校核，可承受额定载荷下的交变应力，长期存放或反复使用不会出现结构变形、螺纹滑牙的问题，摇柄与丝杆输入端采用快拆式配合设计，非作业状态可将摇柄取下单独收纳，避免随车颠簸过程中摇柄晃动产生异响。
