嵌入式带锁面板锁具三维结构设计

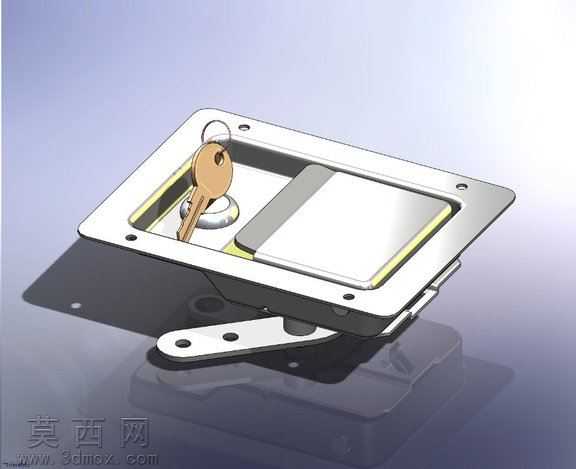

本作品为嵌入式安装的面板式箱柜锁具三维模型，建模过程采用SolidWorks完成全参数化特征构建，首先以基准面定位绘制锁体外框的安装法兰轮廓，通过拉伸凸台生成带安装孔的法兰基体，法兰边缘做圆角过渡处理避免应力集中，安装孔位按照通用箱柜安装标准排布，保证实际装配的适配性。锁体内腔采用抽壳特征构建，预留锁芯、联动拨片的安装空间，锁芯安装位做同轴度约束，确保钥匙插入转动的同轴精度。模型中还原了钥匙与锁芯的配合结构，钥匙齿形轮廓通过草图绘制后拉伸成型，与锁芯弹子槽位做对应配合约束，还原开锁动作的运动逻辑。锁体的开启面板采用薄型拉伸结构，表面做高亮金属质感材质设置，模拟不锈钢拉丝面板的视觉效果，边缘做细微倒角处理提升精致感。锁体底部的联动拨片采用钣金特征构建，折弯角度经过运动仿真验证，确保钥匙转动时拨片能够顺畅完成锁止与解锁的行程，拨片与锁体之间的铰接轴做同轴配合，添加转动自由度约束可模拟实际开合动作。渲染阶段采用渐变浅灰背景，添加柔和的环境光与定向光源，在金属表面形成自然的高光反射，突出锁具的金属质感与结构层次，锁体内部的衬垫采用哑光浅黄材质，模拟缓冲密封胶垫的视觉效果，区分不同部件的材质属性。设计过程中充分考虑嵌入式安装的适配性，锁体外框尺寸与通用箱柜开孔尺寸匹配，安装法兰的厚度控制在合理范围，保证安装后表面平整无突出，整体结构紧凑，各部件之间无干涉，可直接用于工业箱柜、设备舱门的锁具选型参考，也可作为同类锁具结构设计的参照模板，模型细节完整，包含锁芯、钥匙、联动拨片、安装法兰、缓冲衬垫等全部结构部件，各部件的配合关系清晰，可拆解查看内部结构，也可导出工程图用于生产参考。
