嵌入式带锁芯桨闩锁结构三维设计

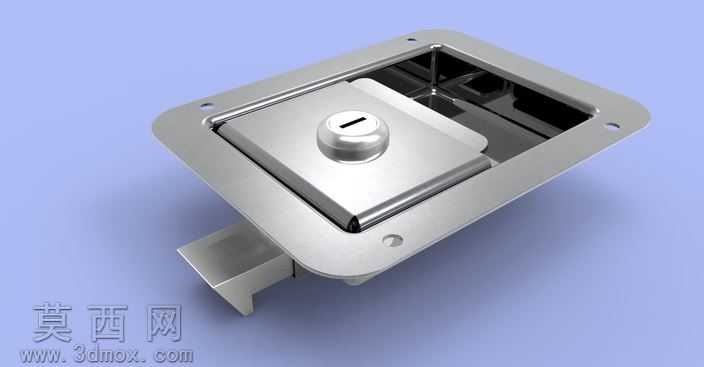

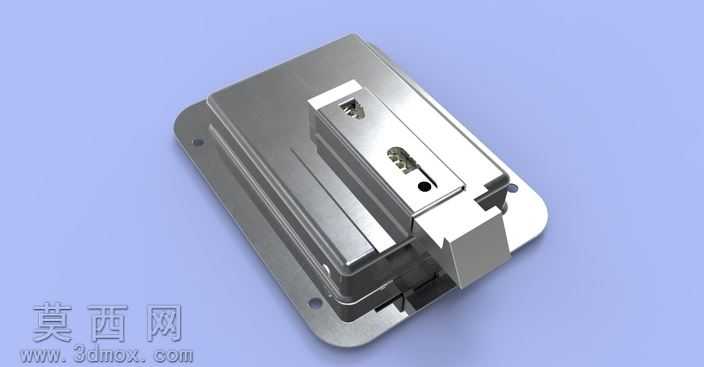

本作品为嵌入式桨闩锁的外观结构三维建模成果，建模过程围绕工业级柜门锁具的实际使用场景展开，优先还原产品外露装配部分的结构特征，未涉及内部锁止机构的完整拆解，适配项目前期方案展示、装配干涉校验的使用需求。建模阶段首先确定锁具的嵌入式安装逻辑，先绘制外安装面板的基础轮廓，精准定位四个安装孔的相对位置，保证面板边缘的圆角过渡、沉台结构与实际冲压加工的成型特征一致，还原金属面板冲压后的折边、内嵌凹槽结构，确保锁体嵌入安装后与柜体表面的贴合度符合设计要求。锁芯部分的建模重点还原外露操作端的形态，精准绘制钥匙插孔的开槽结构、锁芯头部的圆弧过渡特征，保证锁芯与面板安装位的同轴度，还原锁芯凸台与面板开孔的装配间隙，还原真实产品的装配公差表现。闩锁的活动舌部分建模还原其伸出导向结构，绘制舌体的楔形导向面、与锁体连接的卡位结构，保证舌体运动路径的结构合理性，还原舌体与锁体内腔的滑动配合特征。材质渲染阶段针对不同部件匹配对应材质属性，金属面板采用拉丝不锈钢材质，调整表面粗糙度参数模拟真实金属的漫反射效果，添加细微的拉丝纹理方向匹配金属板材的加工纹理，锁芯部分采用亮面镀铬材质，提高反光强度凸显金属镀层的光亮质感，内嵌凹槽部分调整材质暗度模拟腔体内部的光影效果，背景采用淡蓝色纯色背景突出锁具主体结构。渲染时采用柔和的侧上方打光方案，避免强反光造成的结构细节丢失，在面板边缘、锁芯圆弧处添加自然的高光轮廓，同时投射柔和的阴影增强模型的立体层次感，清晰展现锁具的嵌入式安装形态、各部件的装配关系。整个建模过程严格遵循五金锁具的外观设计规范，所有外露结构的比例、圆角、开孔位置均参考量产同类型锁具的参数设定，既保证模型视觉上的真实感，也能满足装配演示、方案汇报的使用需求，可直接用于柜体类产品的配套锁具选型展示、安装位置预留参考。
