小型台式金属板材剪切设备结构

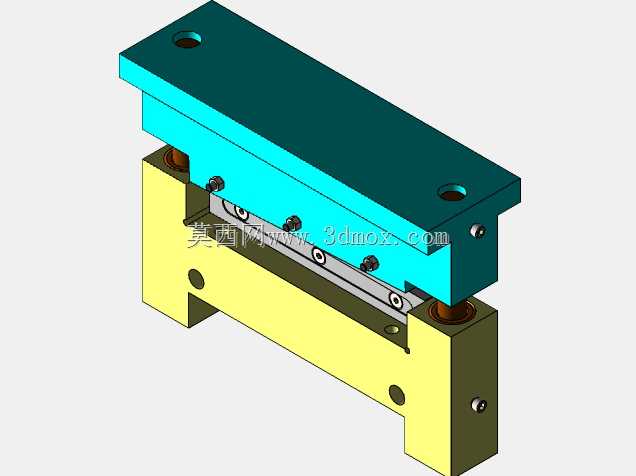

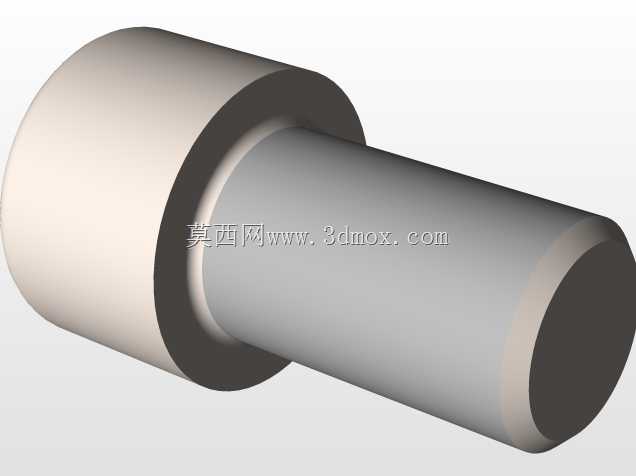

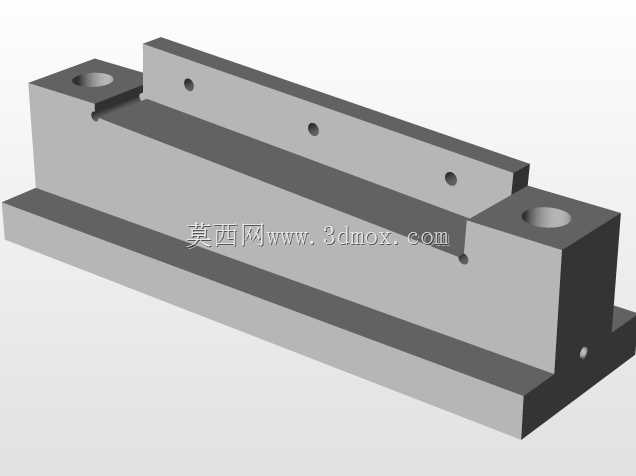

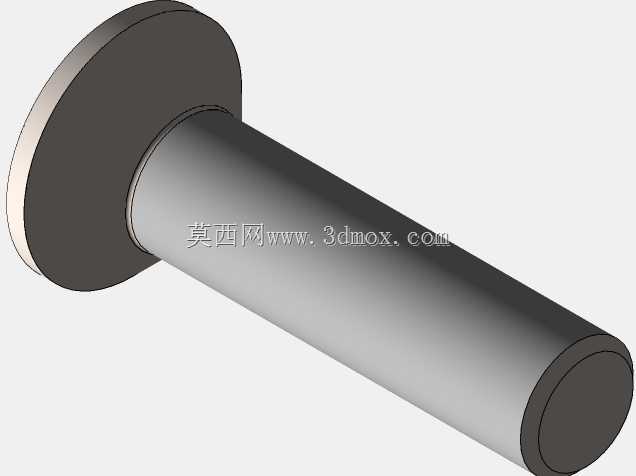

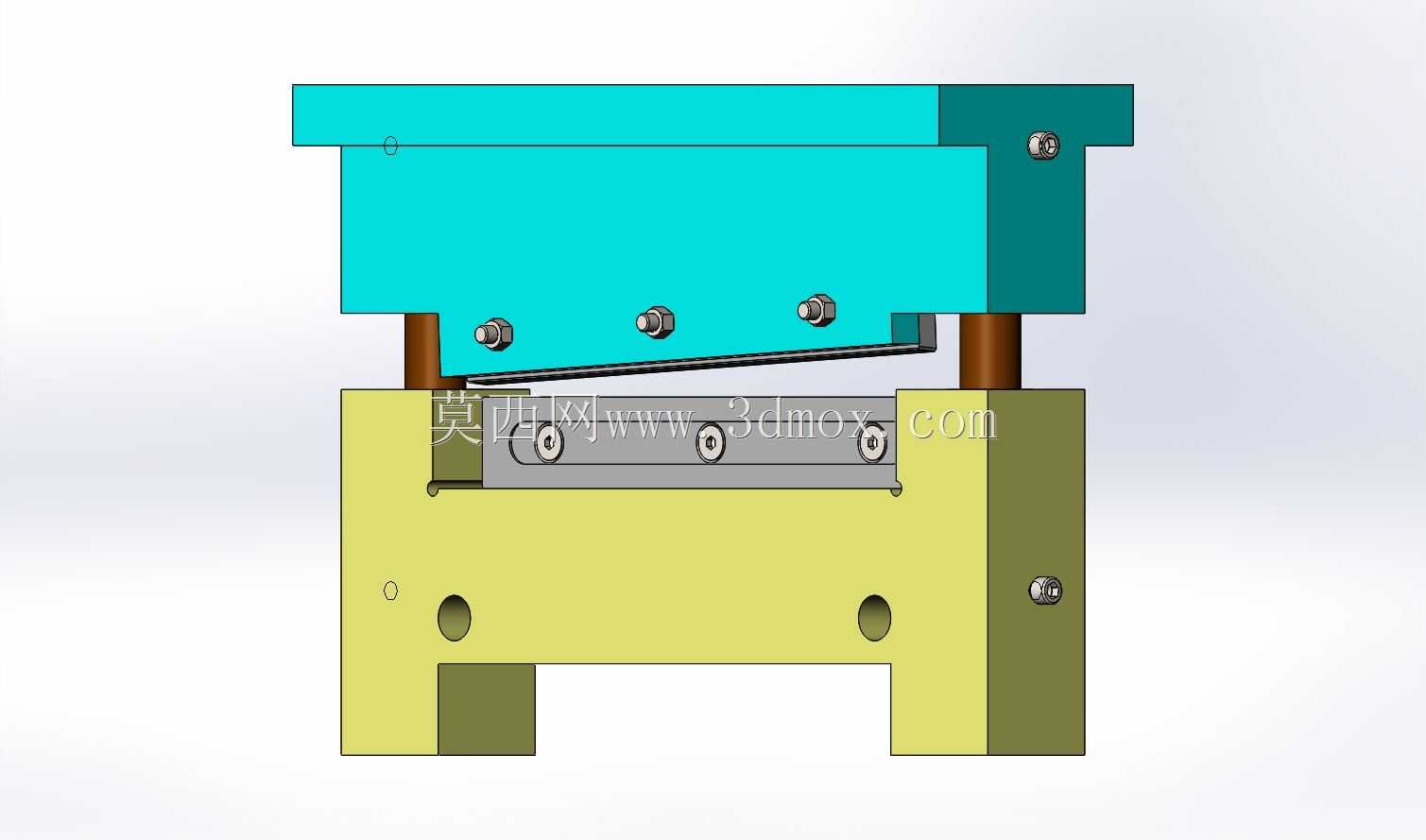

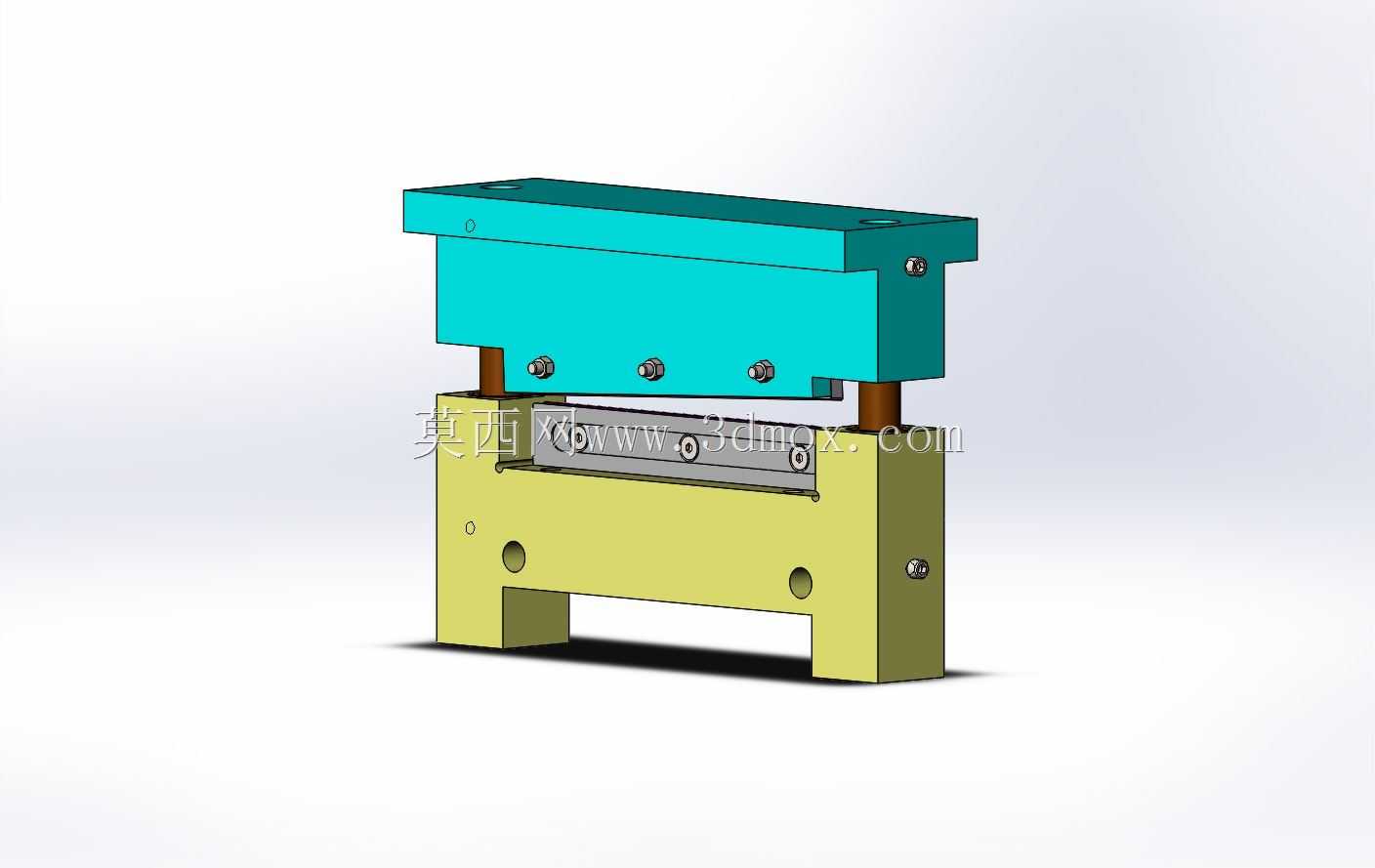

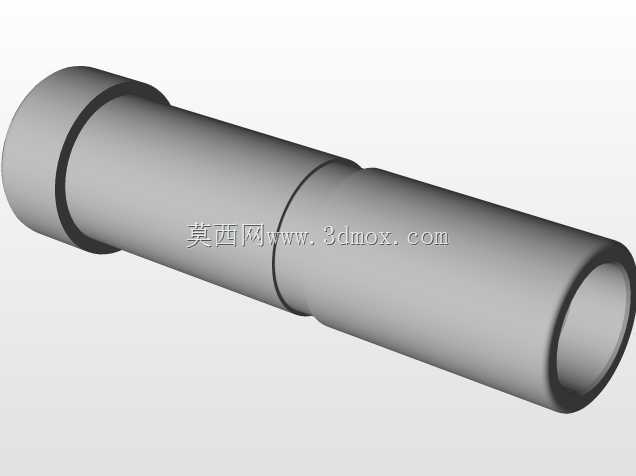

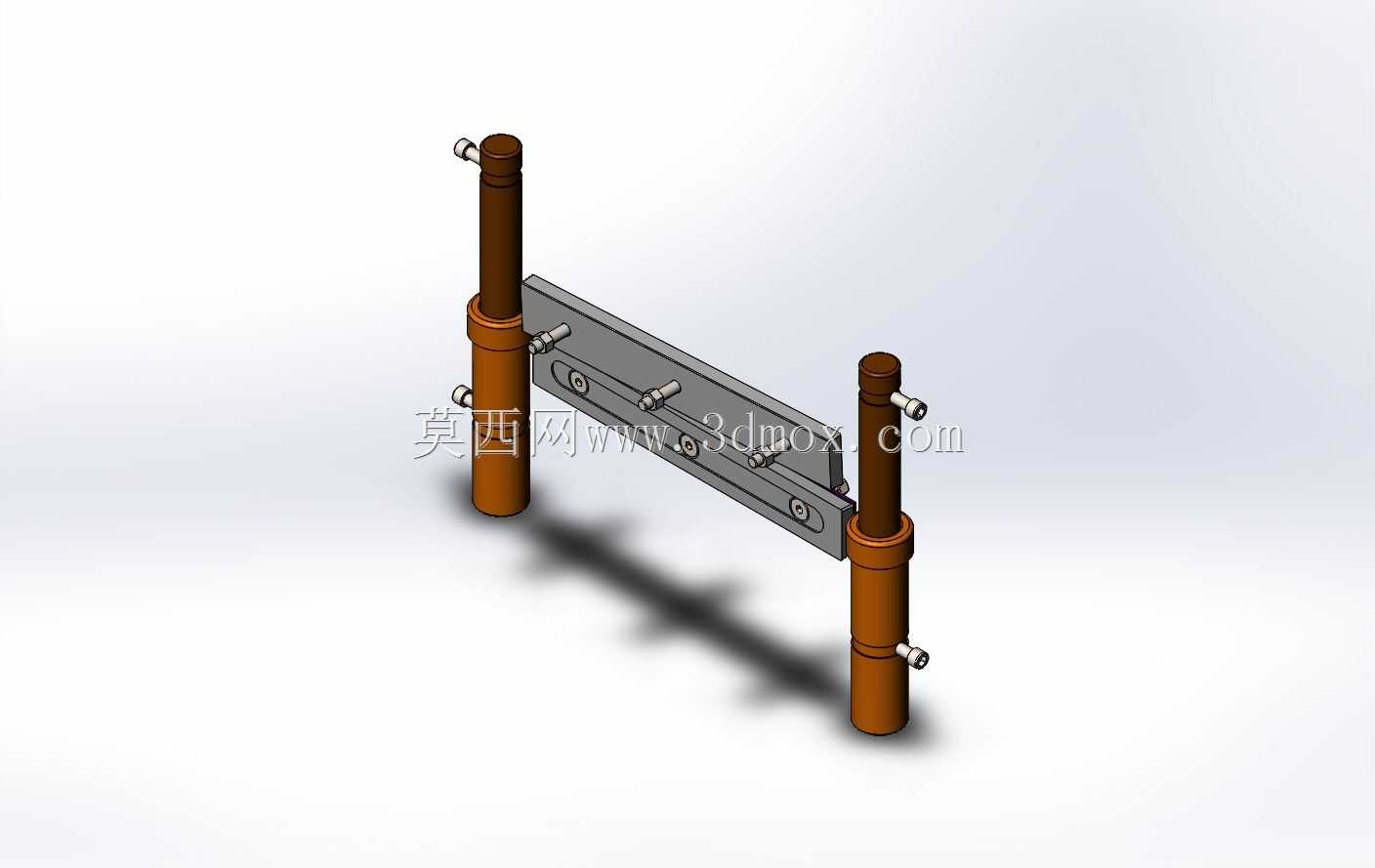

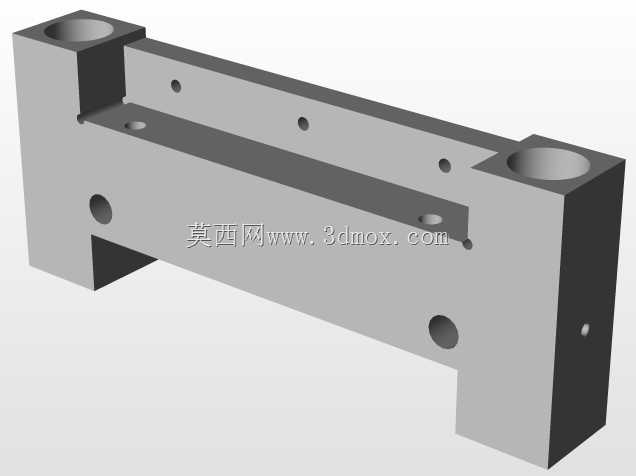

这款剪切设备主要面向小型钣金加工工位、五金件试制车间以及教学实训场景设计，可完成薄金属板材的定长剪切、边角裁切作业，替代传统手工剪切带来的切口不齐、劳动强度大的问题，适配厚度6mm以内的冷轧钢板、铝板等常见钣金材料的加工需求。设备采用上下分体式的框架结构，下部为一体式铸造的机座，机座底部预留了标准的T型槽安装位，可直接固定在常规钳工工作台或者专用设备支架上，安装时需保证上刀架运行方向与工作台面的垂直度误差控制在0.02mm以内，避免剪切过程中出现啃刀、板材挤伤的问题。上部的动刀架通过两根对称布置的导向铜套与立柱配合，导向行程预留了足够的安全余量，刀架运行过程中不会出现偏摆卡滞，动刀采用斜刃剪切设计，剪切角控制在合理区间，相比平刃剪切可大幅降低剪切时所需的驱动力，同时减少板材剪切后的翘曲变形量。下刀座采用嵌入式安装结构，刀片通过内六角螺钉压紧在刀座定位槽内，更换刀片时只需松开压紧螺钉即可完成拆装，无需重新调整整体刀架的位置，日常维护便捷。设备的上下刀片间隙可通过侧部的调节螺钉进行微调，针对不同厚度、不同材质的板材，可将间隙调整至板材厚度的5%-8%区间，保证剪切后的断面光滑无毛刺，减少后续打磨工序的工作量。动刀架的驱动端预留了标准的连接接口，可根据实际工位的动力配置，选配气缸驱动、液压缸驱动或者偏心轮机械驱动的方案，适配不同自动化程度的生产线需求。机座前部设置了可拆卸的定位挡板，挡板上带有刻度标识，可快速完成板材的定长送料定位，批量加工时能有效保证工件尺寸的一致性。整体结构没有冗余的复杂构件，所有受力部位均做了加强筋处理，长期满负荷运行也不会出现机架变形的问题，导向立柱采用调质处理的45号钢材质，表面做了淬火硬化处理，耐磨性能优异，可大幅延长设备的维护周期。在实际产线布局中，该设备可单独作为工位剪切设备使用，也可接入自动化钣金生产线，配合送料机构完成连续剪切作业，设备的整体外轮廓尺寸紧凑，占用工位空间小，不需要专门的大型设备基础，普通生产车间即可完成安装调试。
