高精度棘轮扳手内部结构三维数模

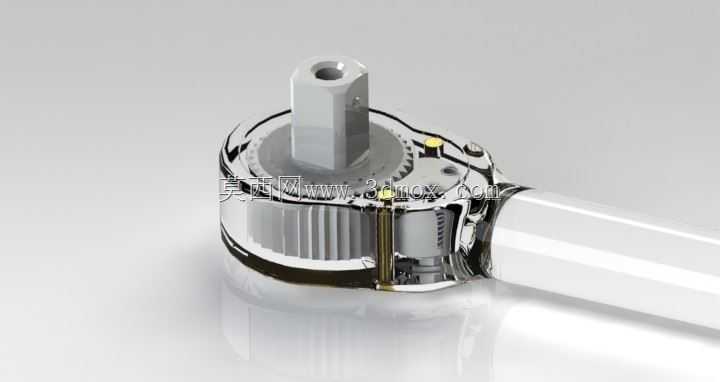

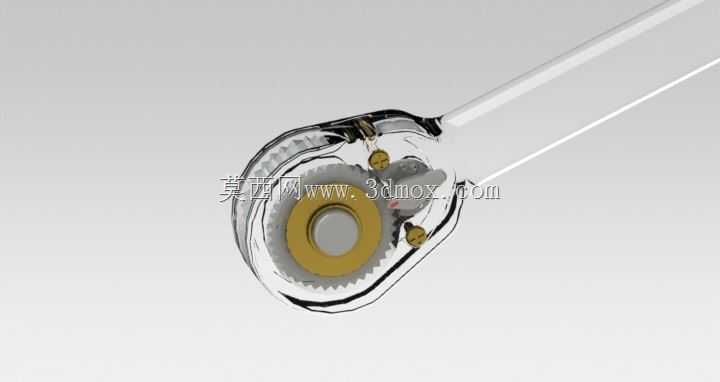

日常设备维保、装配生产线工位上，棘轮扳手是出现频率极高的手动紧固工具，它不需要像普通开口扳手或者梅花扳手那样，每转动一个角度就需要把扳手从紧固件上取下重新对位，在操作空间受限的设备内部、管线密集的机柜角落这类场景下，能大幅降低操作冗余，提升拆装紧固件的效率。这款棘轮扳手的三维数模完整还原了实物的内部传动结构，从拆解的结构细节能看到，核心的棘轮棘爪啮合部分做了精准的齿形还原，棘爪通过内置的弹性件始终贴合棘轮齿面，配合头部的换向拨块，就能实现单向锁止、双向切换的功能，正向转动时棘爪卡入棘轮齿槽带动套筒输出扭矩，反向转动时棘爪顺着棘轮齿面滑过，不会带动紧固件回转，操作时不需要反复脱离螺栓或者螺母。从结构设计的角度看，这款扳手的头部采用了紧凑的圆形布局，棘轮组件内嵌在头部壳体内，驱动方头做了标准的对接结构，能够匹配同规格的通用套筒，手柄部分和头部做了平滑过渡，握持段的截面做了贴合手部施力的轮廓处理，施力时能分散手柄对手掌的压强，长时间操作也不容易产生明显的压痕。安装边界方面，这款扳手的头部外径控制得比较紧凑，在拧动凹陷位置的紧固件时，不会因为头部尺寸过大和周边的零部件产生干涉，手柄的长度经过扭矩匹配设计，既能够满足对应规格紧固件所需的拧紧力矩要求，也不会因为力臂过长导致过载拧断螺栓或者损坏扳手内部结构。数模里还还原了头部的端盖固定结构、棘爪的定位销、换向机构的联动细节，每一个零件的配合间隙都按照实际装配公差做了还原，不管是用来做手动工具的结构参考，还是做装配工位的工具布局模拟，都能直接调用，不需要额外做结构补全。在做生产线的工具配套选型时，可以直接把这个数模导入装配场景，模拟操作时的扳手活动空间，提前排查工位周边的零部件是否会阻挡扳手的转动行程，避免实际投产之后才发现工具操作空间不足的问题，减少后期工位调整的成本。对于工具结构设计的从业者来说，这个数模里的棘轮齿形参数、棘爪的啮合角度、弹性件的预压行程这些细节，都能作为同类型产品设计的参考基准，不用从零开始测绘实物，能缩短前期方案设计的周期。
