BSP螺纹六角外丝补芯管路接头

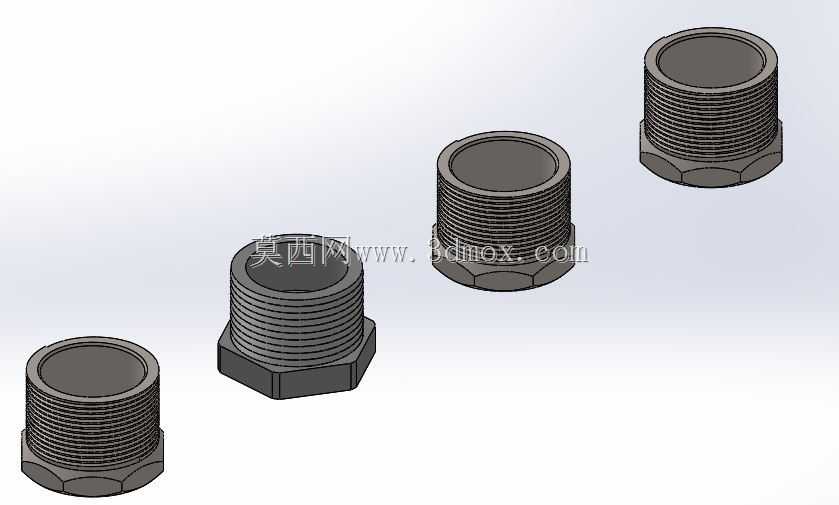

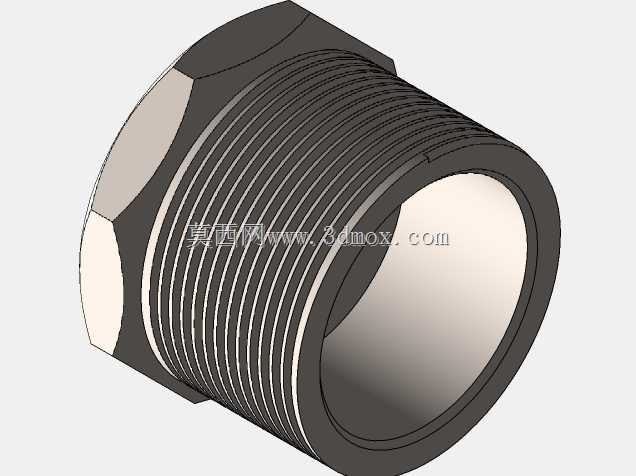

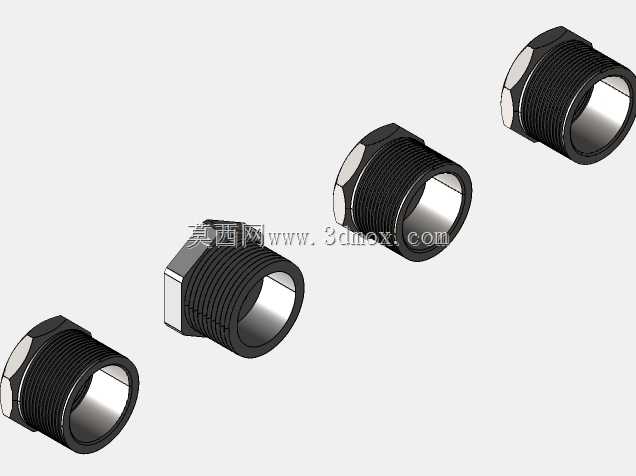

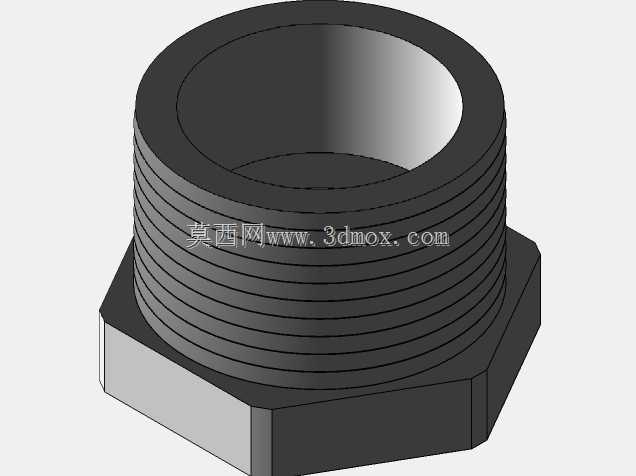

　　这类BSP螺纹六角补芯接头，在气动管路、低压流体输送系统里是非常常见的转接零件，日常做设备气路改造、液压辅件排布、小型供水支路转接的时候经常会用到，核心作用就是实现两种不同管径BSP螺纹管路的异径转接，不需要额外更换整段管路，就能完成不同通径管路的连通，大幅降低现场改造成本与装配工作量。从结构设计来看，这类接头采用外六角主体结构，六角对边尺寸完全适配标准活动扳手、开口扳手的夹持要求，现场装配时不需要定制专用工装，用常规五金工具就能完成拧紧操作，拧紧过程中受力均匀，不会因为夹持力不均导致接头变形、螺纹错位的问题。接头两端均为外BSP螺纹，分别对应1/4英寸与3/4英寸两种常用管路通径，螺纹段的长度经过实际装配验证，

　　既保证足够的螺纹啮合长度满足密封与连接强度要求，又不会因为螺纹过长导致装配后多余螺纹外露积灰、或者干涉周边其他管路排布。设计这类接头的时候，首先要考虑的是螺纹的同轴度要求，两端螺纹的同轴度公差需要控制在合理范围内，否则装配后会出现管路别劲、密封面贴合不严导致泄漏的问题，建模时需要先确定两端螺纹的公共基准轴线，再以此为基准绘制六角主体的轮廓，保证六角的对称中心与轴线重合，避免扳手夹持时出现偏载。接头的端面没有额外的密封槽结构，实际使用时配合生料带或者螺纹密封胶就能实现有效密封，适配0-1.6MPa压力范围内的气动系统、常温清水输送、低压润滑管路等场景。安装边界方面，这类接头装配后六角段的轴向长度较短，在排布密集的阀岛周边、

　　狭小的设备内腔管路里也能顺利安装，不会因为接头本体过长占用过多安装空间，相邻接头之间的最小排布间距只需要预留出扳手操作的空间即可，不需要额外留出过多冗余空间，能有效提升管路排布的紧凑度。从实际使用反馈来看，这类六角补芯的失效形式大多是装配时拧紧力矩过大导致螺纹滑牙、或者六角棱边被扳手拧圆，所以建模时螺纹的牙型精度、六角部分的结构强度都做了对应优化，螺纹牙底做了微小的圆角过渡，降低应力集中系数，六角部分的壁厚满足常规拧紧力矩下的强度要求，不会出现正常装配下的开裂、变形问题。
