牧田RT0701C修边机零间隙适配基板

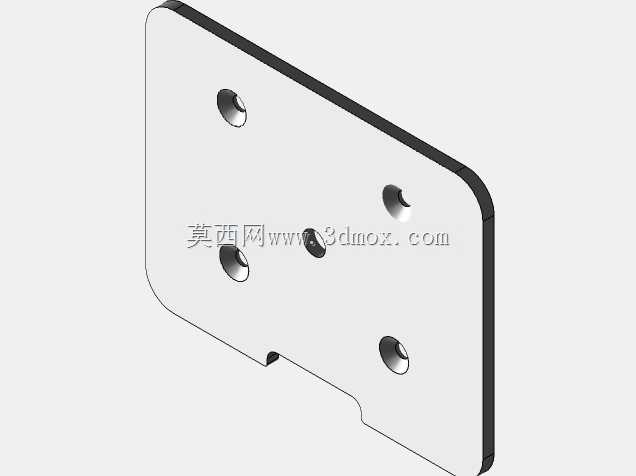

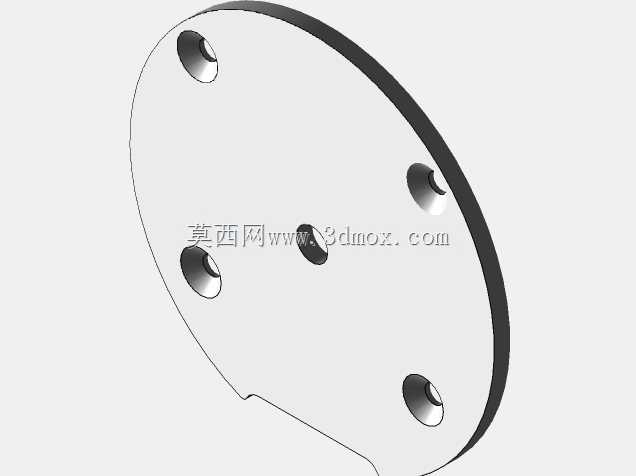

日常做小型实木封边修型、薄板材开槽作业时，常规修边机原配的大尺寸基板在狭窄加工位经常出现悬空、对位偏移的问题，尤其是加工10mm以内的窄边、内嵌小槽口时，基板边缘搭不住工件基准面，刀头很容易走偏啃坏料，这套适配牧田RT0701C palm款修边机的零间隙基板，就是针对这类小零件精细加工场景做的适配结构。两款不同轮廓的基板分别对应不同作业需求，方形带缺口的基板主要适配常规平面修边、靠模导直作业，侧边的缺口刚好能避让工件上的小凸台结构，加工带台阶的工件时不会出现基板卡滞；圆形基板的轮廓更顺滑，走曲面、圆弧内槽的时候不会因为边角剐蹭破坏工件表面，做圆弧倒角、异形轮廓修型时走刀更顺畅。设计上首先匹配了主机底座的安装孔位，四个安装孔的位置度公差控制在0.05mm以内，装到主机上不会出现偏心，避免刀头旋转时基板蹭到工件表面；基板的底面做了平面度校准，和主机安装面贴合后整体平面度误差不超过0.02mm，走刀时不会因为基板翘边导致加工深度忽深忽浅。零间隙的核心设计是基板中心的刀头过孔，根据常用的直刀、倒角刀尺寸做了极小的间隙配合，加工时木屑不会从刀头缝隙溅到基板和工件之间，也能避免薄料加工时工件边缘卡进刀孔造成崩边。安装边界上，基板整体厚度控制在6mm，不会因为加装基板改变刀头的原有伸出量行程，不用重新调整设备的深度标尺；方形基板的长宽尺寸控制在80mm*120mm，比原配基板缩小了近三分之一，能伸进宽度100mm以内的窄腔内部作业；圆形基板直径90mm，加工内圆弧时最小适配R50的曲面，不会出现基板卡在内弧里走不动的情况。两款基板的安装孔完全通用，不用更换安装螺丝就能快速切换，日常做精细木工、模型制作、小型五金件修边时，能大幅提升小工位加工的稳定性，减少对位调整的辅助时间，避免因为基板支撑不足产生的加工废品。
