导柱式小型精密冲压工装结构设计

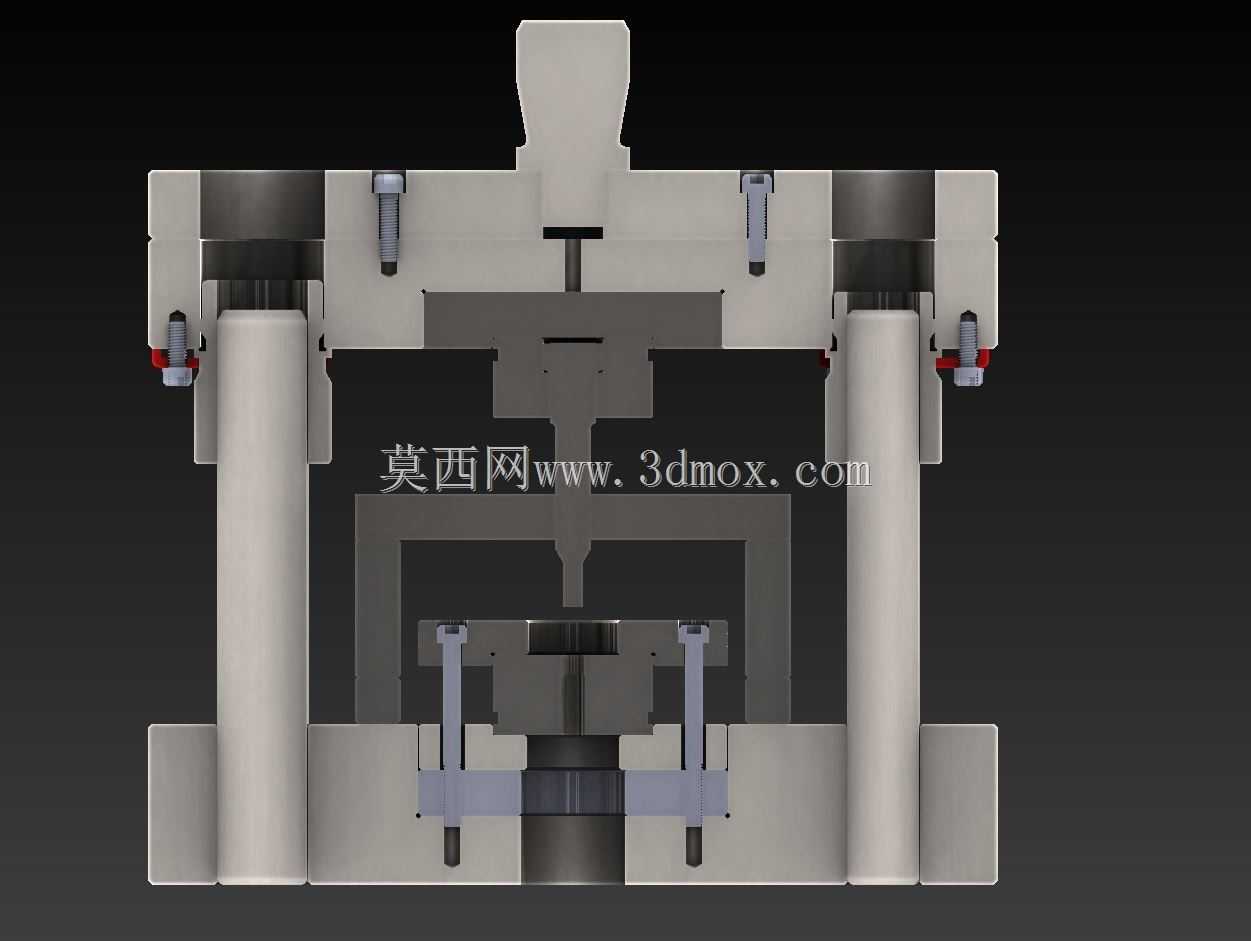

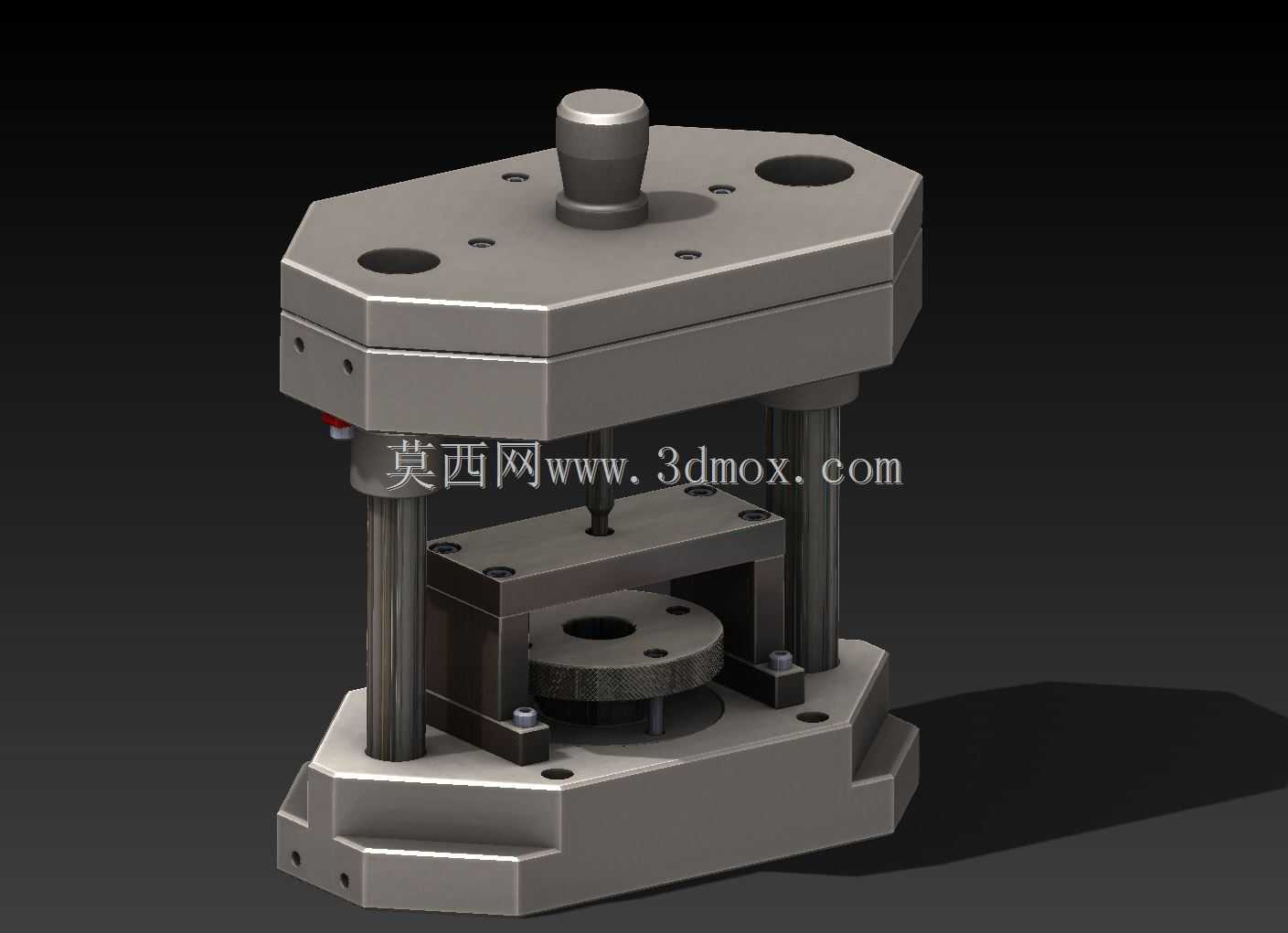

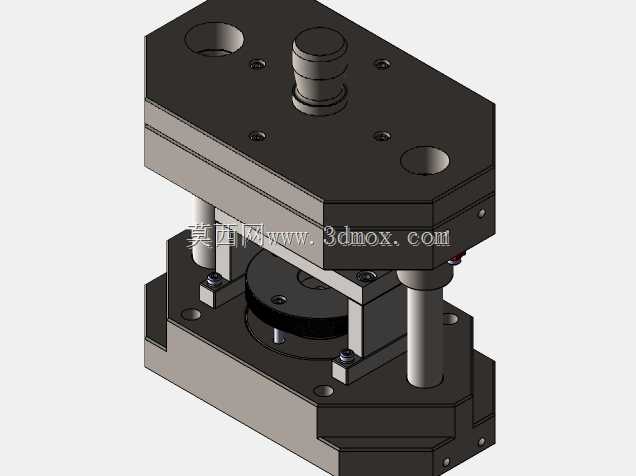

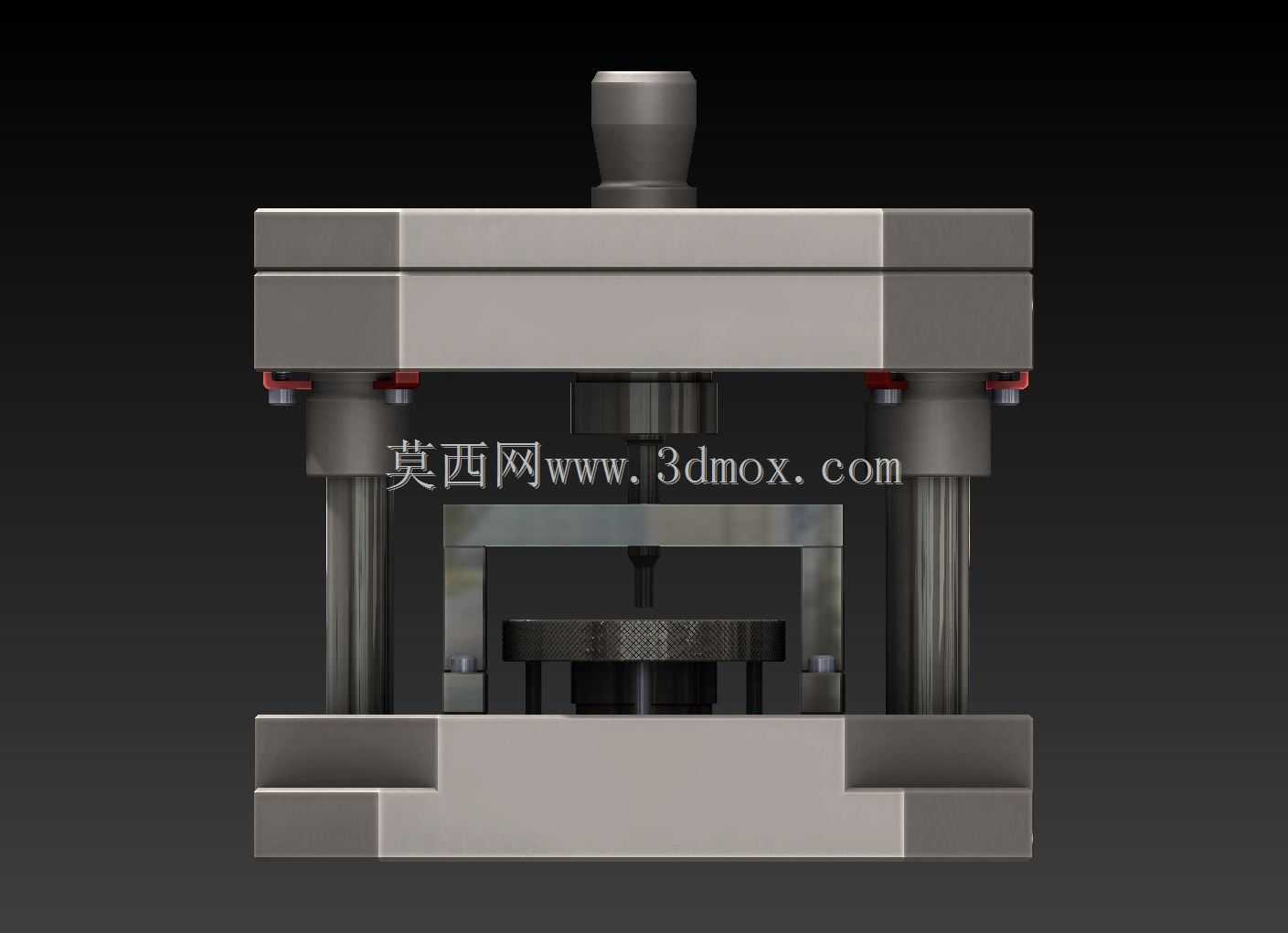

这套冲压工装采用标准后侧导柱模架作为承载基体，上下模座采用八角形切削外形，相比常规矩形模座减少了边角无效安装空间，适配小吨位台式冲床的工作台安装孔位，模座边缘预留的沉头孔可直接通过T型螺栓固定在设备台面上，无需额外加工过渡连接板。导柱采用滑动配合结构，导套压入上模座安装孔内，合模行程中导柱与导套的配合间隙控制在0.02mm以内，保证上下模合模时的对中精度，避免冲裁过程中出现啃模、毛刺超差的问题。上模部分的模柄采用圆柱台阶式结构，可直接装入冲床滑块的模柄孔内，通过侧面紧定螺钉锁紧，安装时无需额外找正，模柄与上模座的同轴度公差控制在0.01mm范围内，减少滑块下行时的偏载力矩。下模部分设置了可更换的凹模固定板，针对不同尺寸的冲压件，仅需更换凹模镶块与对应的凸模即可完成工装切换，无需整体拆装模架，大幅缩短小批量多品种生产的换模时间。工装的卸料结构采用弹性卸料板，内置矩形螺旋弹簧提供卸料力，冲压完成后上模回程时，卸料板可将卡滞在凸模上的工件或料带平稳推出，避免工件随凸模上行造成变形或落料位置偏移。定位结构采用两个可调式定位销，可根据料带宽度调整销的位置，适配不同宽度的卷料或片料送料，定位销头部做圆弧过渡处理，避免送料时刮伤工件表面。这套工装主要应用于小型五金零件的冲裁、浅拉伸、压印工序，常见于电子接插件、小型五金垫片、家电小结构件的批量生产场景，模架整体闭合高度适配10吨到25吨的开式可倾压力机，安装时需保证模座底面与工作台面的平行度不超过0.03mm/100mm，凸模进入凹模的深度根据料厚调整，冲裁薄料时深度控制在0.5mm到1mm之间，避免刃口过度磨损。设计过程中优先考虑了易损件的可更换性，凸模与固定板采用小间隙配合，通过尾部的挂台固定，更换时仅需拆开上模座的垫板即可取出凸模，无需拆解整个上模组件；凹模镶块采用Cr12MoV材质，淬火硬度达到HRC58-62，保证冲裁刃口的使用寿命，正常维护条件下可完成数十万次冲裁作业。模架的上下垫板采用45号钢调质处理，分散凸模与凹模传递的冲压力，避免模座长期受冲击出现凹陷变形，导柱表面做高频淬火处理，硬度达到HRC55以上，减少长期滑动摩擦造成的磨损量，保证工装长期使用的精度稳定性。
