发动机起重负载调平支撑装置结构设计

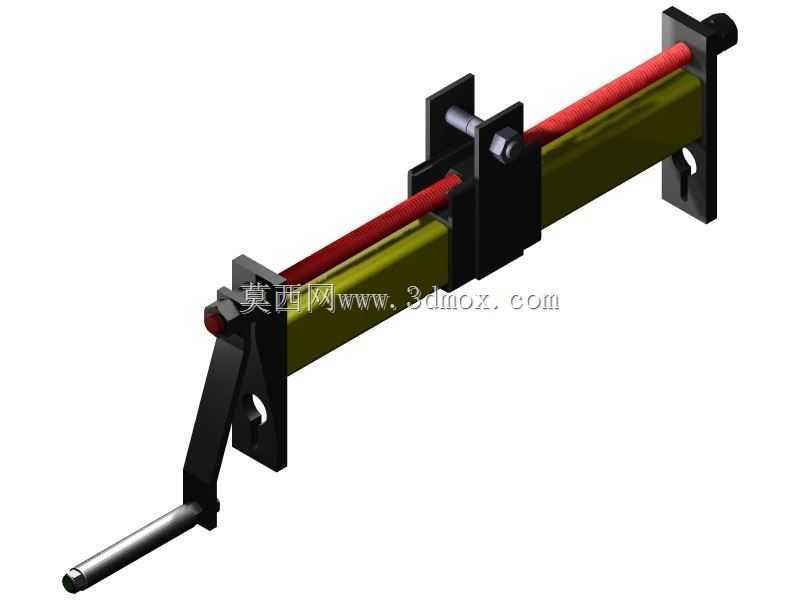

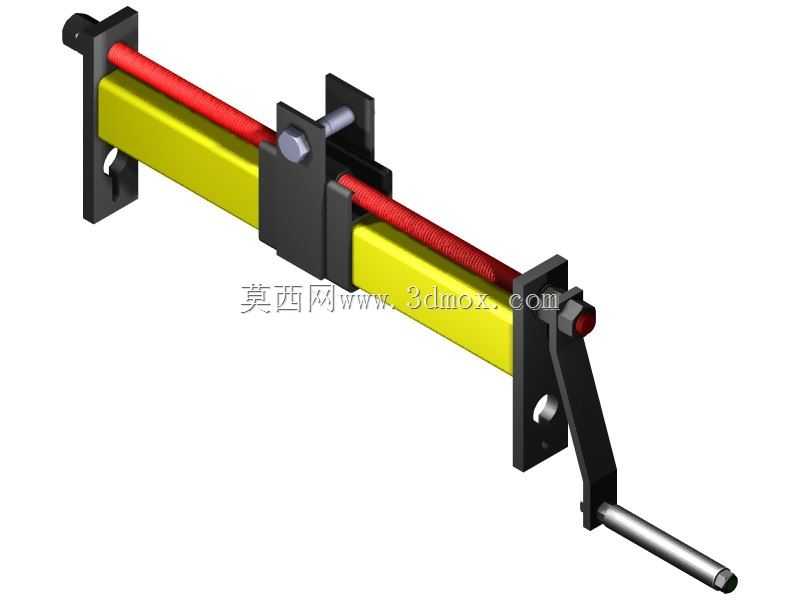

在发动机总成吊装转运、维修拆装的作业场景中，这类负载调平装置是匹配起重吊具的核心辅助构件，主要解决吊装过程中发动机重心偏移导致的倾斜、磕碰风险，保障吊装作业的对位精度与操作安全。不同于常规固定式吊具，该装置采用双平行型钢作为主体承载梁，搭配贯穿式丝杠传动结构实现两端吊点的间距与受力动态调节，作业时可根据不同型号发动机的吊耳位置、重心分布，转动丝杠调整滑动卡座的横向位置，让吊点合力线与发动机重心垂线重合，避免起吊后工件出现侧倾、转动的问题。从结构设计逻辑来看，主体承载梁选用标准矩形型钢加工，无需定制异形型材，原材料采购便捷，加工工序仅涉及端面铣平、安装孔钻削、端部支座焊接，加工成本低且结构刚性充足，可承受吊装过程中的动载冲击，不会出现梁体挠曲变形的问题。滑动卡座采用分体式抱夹结构，卡在承载梁外侧，既可以沿梁体顺畅滑动调整位置，又能承受垂直方向的吊装载荷，不会出现脱轨、卡滞的问题，卡座上配套的锁紧螺母可在位置调整到位后锁死，避免作业过程中滑动移位。端部的固定支座设置有铰接吊点，可直接连接起重吊钩或吊带，铰接结构允许吊点在小角度范围内自适应偏转，抵消吊装起步、停顿时的冲击载荷，避免连接处出现应力集中断裂的问题。从安装边界来看，该装置整体为长条形对称结构，横向调节行程覆盖主流乘用车、轻卡发动机的吊点间距范围，安装时无需额外改造现有起重吊具，直接通过销轴或卸扣即可与吊具连接，适配车间内0.5-2吨级的手动葫芦、单梁起重机的吊装作业需求。装置下方延伸的操作杆可在地面直接转动调节丝杠，作业人员无需登高靠近起吊状态的工件，大幅提升调平操作的安全性，调平过程可在起吊离地10-20cm的悬停状态下完成，边观察工件水平度边微调，对位精度可控制在2°以内，完全满足发动机与机舱、台架安装的对位要求，避免强行对位导致的密封面磕碰、螺栓孔错位问题。整套结构没有复杂的液压、电控元件，纯机械传动的结构可靠性高，日常维护仅需定期给丝杠涂抹润滑脂即可，在汽修车间、发动机装配线、总成返修区等场景都能适配使用，相比多吊点电动调平吊具成本更低，维护难度更小，适合中小批量作业场景的吊装需求。
