液化石油气装置压电点火器结构

　　该压电点火器主要面向液化石油气、小型燃气灶具、便携式燃烧设备以及需要人工触发点火的燃气装置。它的核心任务是把操作者按压或敲击产生的机械能量，通过压电陶瓷组件转换为瞬时高压电脉冲，并在前端电极处形成火花，从而点燃可燃气体。与依赖电池的电子点火方式相比，压电式结构不需要外接电源，维护点少，触发动作直接，适合在厨房设备、户外燃气器具、小型加热装置以及部分工业燃烧辅助工位中使用。

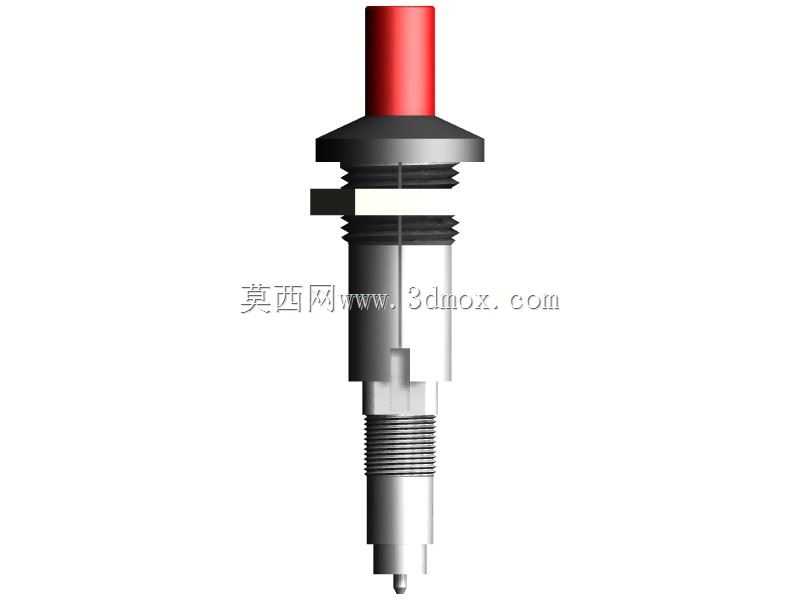

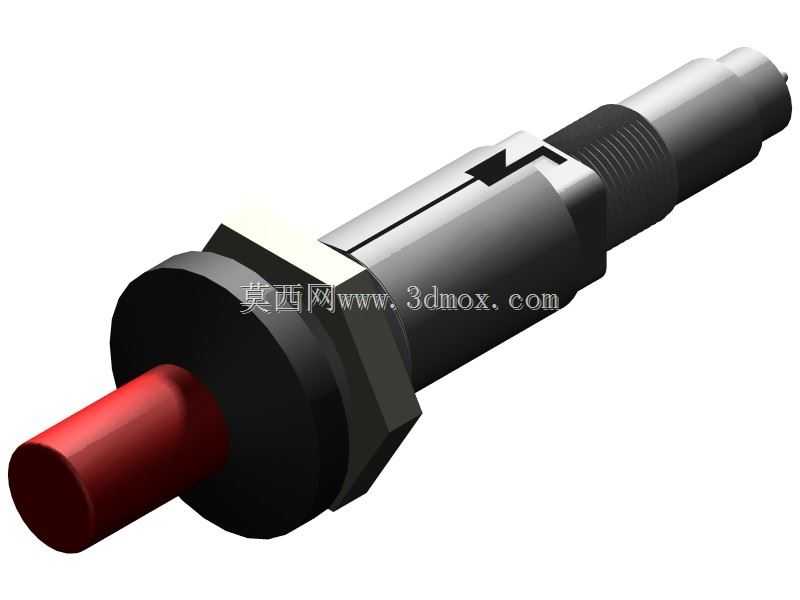

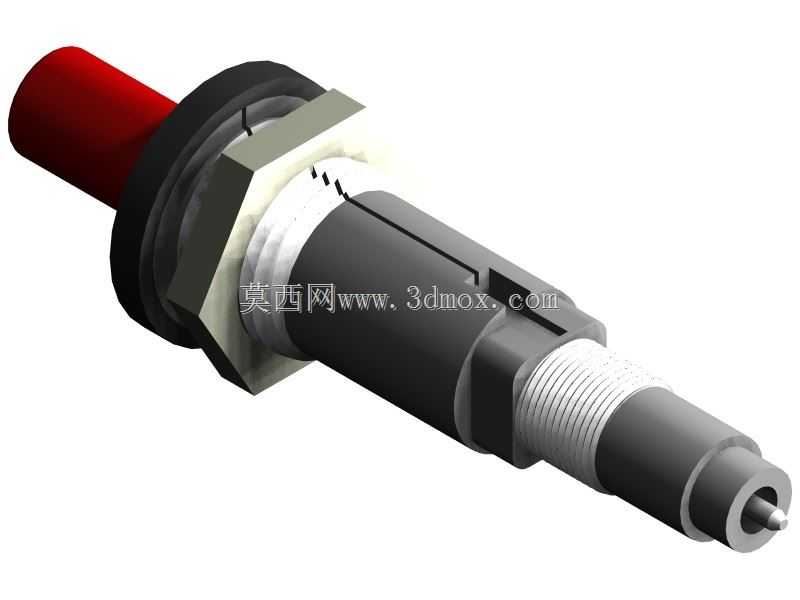

　　从结构布置上看，模型沿轴向分成几个功能区段。左端红色绝缘帽用于保护高压输出端，并对高压导线或放电连接部位形成绝缘隔离；中部六角安装座承担定位和拧紧受力作用，周边的密封圈、垫圈和台阶面用于限制安装位置，并在面板或设备壳体上形成压紧边界；黑色主体段容纳压电陶瓷、冲击机构、复位弹簧及传动零件；右端螺纹段用于旋入燃烧器附近的安装孔位，最前端金属端头和中心电极构成放电区域。这样的布局使点火器既能承受安装时的扭矩，又能保证高压输出端与燃气喷嘴之间保持稳定的火花间隙。

　　设计这类零件时，首先要明确安装路径。设备面板或燃烧器支架上通常开设圆形通孔，点火器从一侧穿入，通过六角座贴合安装面，再由螺母或配套紧固件在另一侧锁紧。六角面的宽度决定了扳手操作空间，轴向台阶则决定压紧后零件不会沿孔位窜动。若安装空间狭窄，需要提前核对六角座外径、密封垫圈厚度以及螺纹有效长度，避免出现工具无法就位、锁紧后密封圈过度压缩或前端电极距离喷嘴过远的问题。

　　右端螺纹段不仅是固定结构，也承担调整放电端位置的作用。实际装配中，螺纹旋入深度会影响前端电极与燃气出口的相对距离。火花间隙过小，电极可能接触燃烧器金属件，造成放电能量泄漏；间隙过大，高压击穿空气所需电压升高，火花可能变弱甚至无法稳定产生。工程上通常需要结合燃气喷射方向、燃烧器罩形状和周围空气流场确定端头位置，使火花落在可燃混合气浓度合适的区域，而不是单纯追求电极靠近喷嘴。

　　主体外壳多采用绝缘、耐温和一定韧性的材料，内部压电元件则对冲击方向和预紧状态较敏感。按压机构在工作时会产生短促冲击，冲击力经内部撞针传递到压电陶瓷，陶瓷两端因此形成高压电势。模型中黑色壳体上的局部加强和分段台阶，既有利于提高轴向承压能力，也便于内部零件按顺序装配。红色端帽与金属输出部位之间需要保持足够爬电距离，防止高压沿外壳表面放电，尤其在潮湿、油污或粉尘较多的使用环境中，绝缘路径的连续性直接影响点火可靠性。

　　从外形边界看，该件属于细长轴类组件，径向尺寸集中在六角座、密封垫圈和前端螺纹区域，轴向长度则覆盖操作端、安装面和放电端。三维建模时应重点还原六角座对边尺寸、螺纹公称直径与有效旋合长度、密封圈槽位、主体外径变化、端帽长度以及前端电极突出量。螺纹不必只作为外观特征处理，在干涉检查中应将其视为真实安装配合面；六角座与垫圈之间也要保留压紧关系，否则在整机装配时容易误判孔位和紧固件厚度。

　　功能验证方面，点火器的性能并不只取决于压电元件本身。操作者的按压力度、内部弹簧储能、撞针回落位置、电极磨损、燃烧器接地状态以及环境温度都会影响火花强度。结构设计应为冲击机构保留稳定的轴向运动空间，避免外壳受力后压迫内部撞针；前端金属体与设备接地部位应形成可靠回路，使高压脉冲能够在中心电极与接地端之间释放。若点火器安装在塑料面板上，还需要另行考虑接地路径，不能只依靠外壳摩擦接触。

　　在燃气设备中，点火位置通常靠近燃料出口，但点火器本体不应长期暴露在高温火焰区。模型前段较细，适合伸入燃烧器旁的安装位；中部六角和密封结构则停留在面板外侧，便于维护和更换。设计支架时可利用台阶面控制插入深度，使敏感的压电主体远离高温区，同时让放电端保持在点火最佳位置。对于存在振动的移动设备，还应在螺纹锁紧处考虑防松，防止长期使用后点火间隙发生变化。

　　该结构的建模价值在于把绝缘、承压、安装、密封和放电功能集中在一条轴线上。观察模型时，可以顺着零件轴线分析能量传递路线：操作端接收机械动作，内部机构冲击压电元件，高压经绝缘端输送到前端电极，电极在燃气出口附近完成火花放电。围绕这条路线检查各段直径、台阶、螺纹和绝缘件位置，能够较快发现装配干涉、放电距离不足或维护空间不够等问题，也便于在燃气灶具、燃烧器和小型液化石油气装置选型时进行结构适配。
