卡车拖车尾门下降侧曲柄铰链结构

　　该结构主要面向货运卡车、栏板拖车以及需要频繁开启尾门或侧栏板的运输装备，在装卸货、尾板翻转、栏板下放和侧向开启等工况中承担铰接与运动约束作用。与普通可拆卸合页不同，这类下降侧铰链在车辆使用周期内通常保持与车体、栏板的固定连接，不要求操作人员逐件拆卸，而是通过曲柄式转动关系，使尾门或侧栏板在开启过程中获得下降、让位和稳定摆动的复合轨迹。

　　从实际装车场景看，普通栏板铰链若仅绕单一固定轴线旋转，尾门边缘容易与车架上沿、锁钩、加强梁或相邻栏板发生干涉，尤其在栏板厚度较大、密封条需要压紧、货箱边框带有折弯边时，单纯同轴旋转很难同时满足闭合密封和开启避让。该结构将铰接支座、转动筒体、曲柄连接端和承托板形件组合在一起，使活动侧在旋转时并非只做原地翻转，而是随曲柄几何关系产生一定的侧向与下沉位移。这样尾门在打开初期即可脱离锁止面和密封面，随后沿受控路径下降到较低位置，减少人工抬升高度，也避免栏板在全开状态下占据过多上方空间。

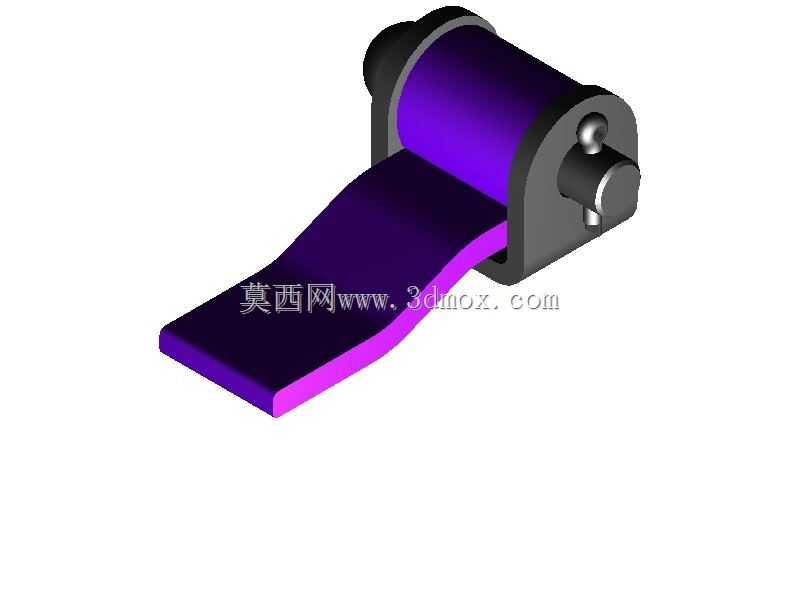

　　模型中可见的圆筒形主体承担主要回转支承功能，内部对应销轴、衬套或耐磨套的安装空间；端部黑色轴段和侧向突出的圆柱连接位体现了转动副与外部连杆或固定座之间的配合关系。伸出的板状构件用于连接尾门、侧栏板或过渡支架，其宽面承载栏板传来的垂向载荷，边缘折弯和厚度变化则用于提高抗弯刚度。设计时需要重点关注销轴中心距、曲柄半径、板件连接孔位以及固定座轮廓之间的关系：中心距过小，下降量不足，开启避让效果有限；曲柄半径过大，则会增加铰链外轮廓，并可能在栏板闭合时与货箱立柱争抢安装空间。

　　在结构布置上，固定侧应贴合车架或货箱立柱的加强区域，避免仅固定在薄板蒙皮上。连接螺栓或焊接点位需落在能够传递剪切力和弯矩的位置，支座背面宜设置加强板或箱型支撑。活动侧板件与尾门骨架连接时，不应只依赖外板受力，较合理的方式是将载荷传递到尾门横梁、竖梁或预埋加强件上。对于载重拖车，铰链位置还要考虑货台高度、栏板开启后的最低离地间隙以及人员站地操作的便利性；尾门完全打开后，板件应能稳定停位，不能因车辆微小倾斜或货物碰触而自行回摆。

　　运动校核是这类铰链建模中的关键。闭合状态下，活动板应与货箱侧面保持平齐或按设计要求形成压紧量，曲柄端部不能突出到人员通行区域；开启过程中，需逐段检查栏板内表面、上边框、锁座、铰链罩壳和车架侧翼之间的间隙，尤其在刚脱离闭合位置的小角度区间，最容易出现边缘擦碰。若用于带密封条的尾门，还应让压紧段与下降段分开：闭合附近以近似平动压紧为主，保证密封面受力均匀；越过锁止区域后再进入明显下降和翻转阶段，减少密封条被撕扯的风险。

　　承载方面，该类铰链不仅承受尾门自重，还会承受装卸时人员倚靠、货物侧向挤压、车辆振动带来的交变载荷。销轴与衬套配合面需要保留润滑和防尘考虑，长期暴露在泥水、盐雾或砂石环境中时，端部应设置遮挡结构，避免磨粒直接进入转动面。板件与筒体交接处属于应力集中区域，建模时应避免尖角突变，可通过圆角过渡、加厚焊缝区或增加肋板将弯矩分散到支座主体。

　　安装边界上，需同时给出固定座螺栓孔分布、活动板连接孔位置、销轴轴线高度、曲柄旋转包络范围以及尾门开启后的极限姿态。对于多铰链共同支撑的长尾门，各件销轴轴线必须保持同轴，曲柄相位也应一致，否则栏板在翻转中会出现扭曲、卡滞或局部受力过大。三维装配时可通过运动轨迹草图检查栏板特征点的位移曲线，将下降量、侧向让位量和最大开启角纳入同一套校核流程，从而在实物加工前确认铰链既能可靠闭合锁紧，又能在重载运输和频繁装卸条件下保持顺畅动作。
