燃气燃烧设备压电点火电极结构

　　该结构对应燃气燃烧系统中常见的压电点火电极，核心作用是把压电装置产生的瞬时高压引至燃烧器附近，在电极尖端与接地金属之间形成稳定电火花，从而点燃可燃混合气。实际使用场景覆盖小型燃油燃气加热器、灶具、壁挂锅炉、试验燃烧台以及部分户外加热设备，安装位置通常靠近燃烧器头部，但又要避开火焰长期直接冲刷的高温区。

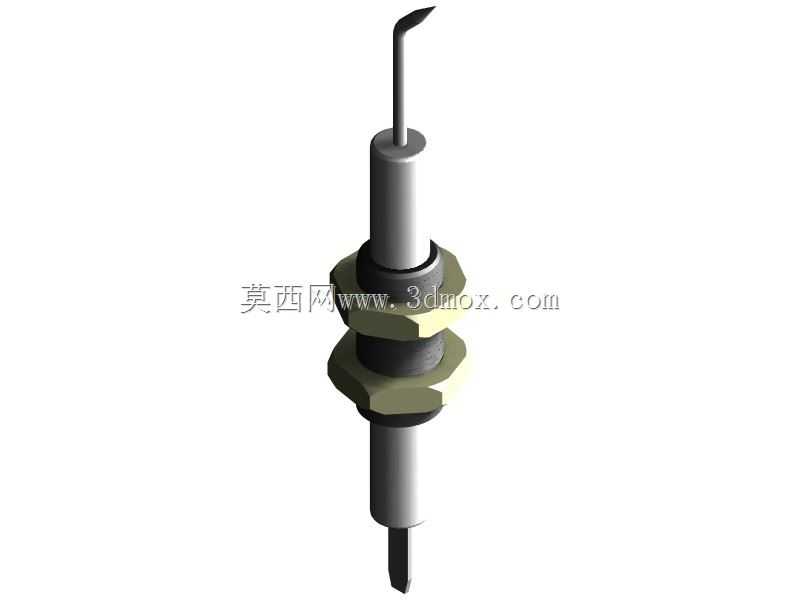

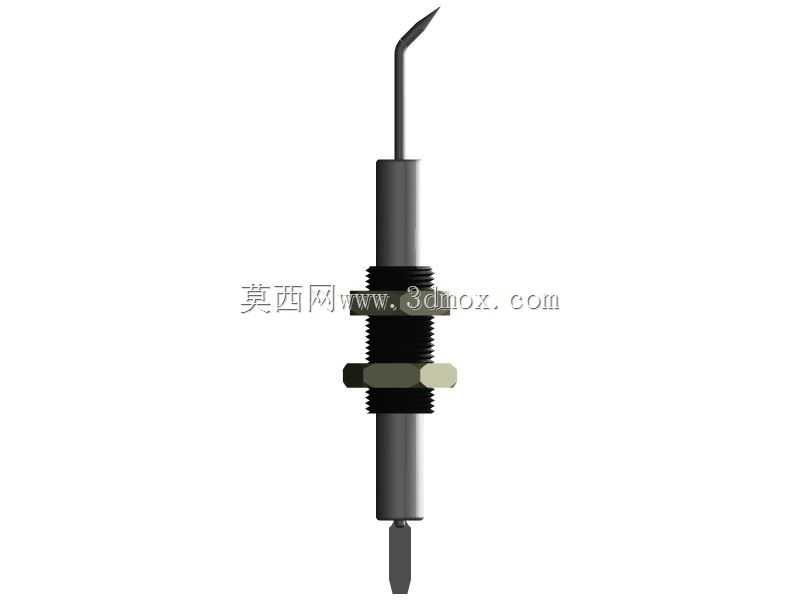

　　从外形上看，零件由细长金属电极、陶瓷绝缘段、六角安装体、密封垫圈和尾部接线端组成。上端电极针向外伸出并带有折弯，折弯方向并非装饰性处理，而是为了在有限装配空间内把放电端准确对准接地片或燃烧器火孔边缘。针尖与接地件之间的间隙直接影响点火可靠性，间隙过小会使火花能量不足，间隙过大则可能造成高压击穿路径不稳定，因此三维建模时需要保留针尖折弯角度、伸出长度以及相对安装基准的位置关系。

　　中部陶瓷体承担绝缘和耐热双重功能。点火瞬间电压较高，电极与设备金属壳体之间必须保持可靠隔离，陶瓷段既提供电气绝缘，也能承受燃烧区域附近的热辐射。陶瓷外部配置六角金属锁紧结构，便于使用扳手将点火器固定在设备面板或燃烧器支架上。六角体两侧的垫圈承担安装压紧与密封作用，在有气流、粉尘或少量油污的环境中，可减少外部介质沿安装孔进入设备内部，同时避免金属件与陶瓷体之间形成硬接触损伤。

　　建模时应重点处理同轴关系和安装边界。电极针、陶瓷绝缘段、六角螺母及下部接线柱基本沿同一轴线布置，但上端放电针存在偏心折弯，因此不能只按简单回转体处理。陶瓷外形可采用回转特征建立主体，再通过局部倒角表达端部过渡；六角部分通过拉伸多边形截面形成，端面与垫圈接触区域应保持平整。金属电极针直径较细，若用于整机布局，可按真实细长杆建模；若用于大装配轻量化展示，则应在保证针尖位置准确的前提下简化不必要的细部纹理。

　　安装边界主要由六角螺纹段、垫圈厚度和陶瓷台阶决定。设备面板上的开孔需与陶瓷或金属护套外径匹配，开孔过大将削弱定位，开孔过小则会造成装配干涉。锁紧后，六角端面通过垫圈压在安装板两侧，形成轴向固定；电极上端伸入燃烧腔的长度需要与燃烧器结构共同校核，过长会使电极长期处于火焰高温区，增加烧蚀和积碳风险，过短则可能导致火花偏离最佳点火位置。下端接线部位应预留压电导线的插拔或压接空间，周边不宜布置尖锐金属边，以免高压引线磨损后对外壳放电。

　　在功能设计上，该零件不属于承受机械载荷的主要承力件，但对位置精度、绝缘距离和热环境适应性要求较高。电极材料需要具备耐高温和抗氧化能力，陶瓷段表面应完整无裂纹，金属护套与陶瓷之间不得出现明显松动。放电尖端通常设计成较小截面，以便电场集中；折弯末端的朝向应结合燃烧器气流方向确定，使火花发生在混合气容易通过的位置，而不是被壳体遮挡。

　　整机布置时还需考虑维护可达性。点火电极属于需要定期检查的易损件，周围应留出扳手操作空间，拆卸路径上不应被风管、阀门或线束阻挡。尾部高压导线连接后要与高温表面保持距离，必要时增加护套。通过三维模型可以提前检查电极尖端与接地件的相对位置、安装孔与六角体的配合关系、垫圈压缩后的轴向尺寸以及导线出线方向，从而减少样机阶段出现点火弱、漏电、装配干涉和维护困难等问题。
