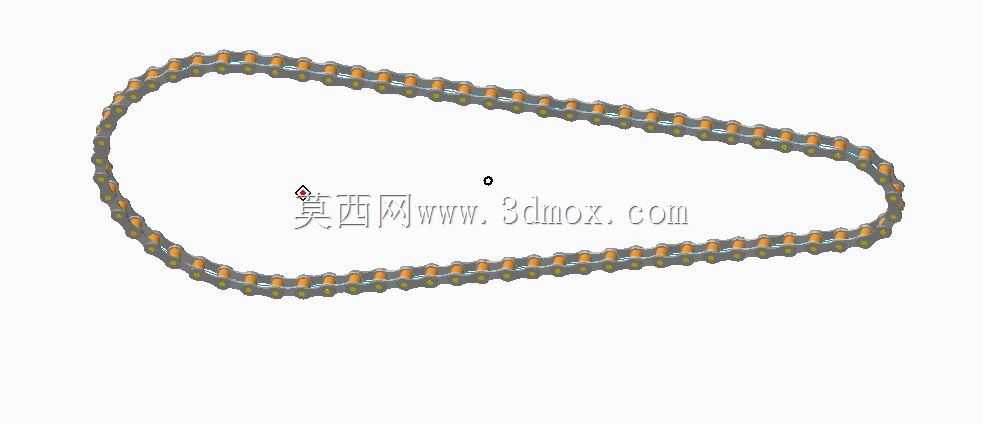

Creo平台闭环滚子链条传动组件结构

这套闭环滚子链条组件，是链传动系统里的核心执行部件，日常在各类需要精准同步传动、长距离动力传递的工业场景里随处可见，从轻工输送线的物料拖动，到机床进给机构的动力传输，再到摩托、非机动车的动力传递，都能见到这类结构的身影。和带传动相比，它不存在打滑丢转的问题，平均传动比能保持稳定，传递相同功率的时候整体结构更紧凑，张紧力需求更小，作用在轴和轴承上的载荷也更低，能在高温、多尘、有油污这类相对恶劣的工况下保持稳定工作状态。

设计这套组件的时候，首先要匹配对应传动场景的功率、转速需求，选定合适的链节距，也就是相邻链节铰链副的中心距，节距越大单节链能承受的载荷越高，但运行时的动载荷、冲击和噪声也会相应提升，高速轻载的场景通常会选小节距多排链的结构，低速重载才会考虑大节距单排的方案。建模过程里要先完成单节内外链节的参数化搭建：内链节由内链板、套筒、滚子压配组成，外链节由外链板、销轴压配组成，要保证套筒和销轴之间的转动间隙合理，滚子能在套筒上自由转动，这样啮合链轮的时候才能通过滚子的滚动降低啮合摩擦磨损。

闭环组装的时候要根据选定的链轮中心距、两个链轮的分度圆直径计算总链节数，总节数优先选偶数，避免使用过渡链节带来的附加弯曲载荷，影响整体使用寿命。链板采用8字形的外形设计，是为了让链板各个截面的抗拉强度尽量保持一致，同时减轻链条整体重量，降低运行时的惯性力。安装边界上要注意，链条的张紧度不能过紧也不能过松，垂直传动的时候松边要设置在下方，水平或者倾斜传动的时候松边要设置在下方或者内侧，松边的垂度通常控制在中心距的1%到2%，中心距可调的结构可以通过调整链轮位置张紧，中心距固定的场景要配套张紧轮结构，避免运行过程中跳齿、脱链。

建模时要注意链节之间的铰接自由度保留，不能把相邻链节做死约束，这样后续导入装配体的时候，可以直接配合对应参数的链轮完成传动仿真，验证啮合过程中是否存在干涉，检查链条在运行全程的张紧状态变化，提前规避实际装配时可能出现的多边形效应带来的振动、冲击问题。另外要注意，链条的销轴两端要做可靠的止脱设计，通常是用铆头或者卡簧固定外链板，避免运行过程中销轴窜动导致链条散架。
