桌夹式旋转台虎钳夹持工装结构设计

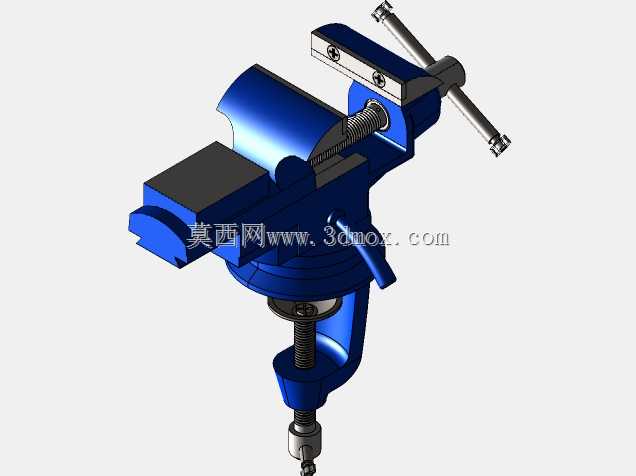

这款桌夹式虎钳是面向小型加工、装配、维修场景设计的夹持工装，区别于重型固定式台虎钳，它无需在工作台面打孔锁附，依靠下方的螺旋夹紧机构就能快速固定在厚度适配的工作台边缘、临时操作台甚至工装架侧板上，适配流动维修、教学实训、小型工坊这类没有固定钳台的作业场景，拆装移位全程不需要额外工具，单人就能完成安装与位置调整。

从功能结构来看，钳身主体设置了360度水平旋转基座，松开基座侧边的锁紧拨杆就能调整钳口朝向，锁紧后可承受常规锉削、轻量敲击、小型零件钻孔攻丝的作业载荷，不会出现偏转移位。活动钳身的传动丝杠采用梯形螺纹设计，导程适配手动操作的进给手感，既不会因为导程过小导致开合效率低，也不会因为导程过大损失夹持锁紧力，钳口开合行程覆盖小型零件加工的常规夹持范围，钳口面做了交叉网纹滚花处理，夹持金属零件时能增大摩擦力，避免工件受力打滑，同时钳口预留了可拆卸螺丝位，可根据作业需求更换软钳口、V型钳口，适配异形工件、薄壁管件、精加工面零件的夹持需求，避免夹伤工件表面。

设计层面上，整体结构做了受力优化，固定钳身与夹座连接的位置做了加强筋过渡，抵消夹持作业时的弯矩，避免长期受力出现钳身断裂变形；下方桌夹的压盘做了增大接触面积的设计，锁紧时不会压伤工作台漆面，夹座的开口范围覆盖常规工作台的板材厚度，适配不同场景的安装边界。整体外形尺寸控制紧凑，不会占用过多工作台面空间，钳身高度适配人手坐姿作业的操作高度，长时间进行锉削、装配作业时不会因为钳口过高或过低导致操作疲劳。

在实际应用中，这类虎钳除了常规钳工实训、小型五金零件修配外，也常被用于模型制作、电子元器件组装、小型工件的粘接定位作业，旋转结构可以让操作者不用反复拆装工件就能调整加工面朝向，减少重复装夹的找正时间。丝杠与旋转基座的配合位置预留了润滑脂加注间隙，日常维护只需要定期在螺纹副、旋转接触面加注润滑脂，就能长期保持操作顺畅，不会出现卡滞、锈死的问题。夹座的锁紧丝杠末端做了滚花手柄设计，徒手就能施加足够的锁紧力，不需要借助扳手等额外工具锁紧，进一步提升了临时装夹的便捷性。
