gerardi型150-300mm行程机加工虎钳结构

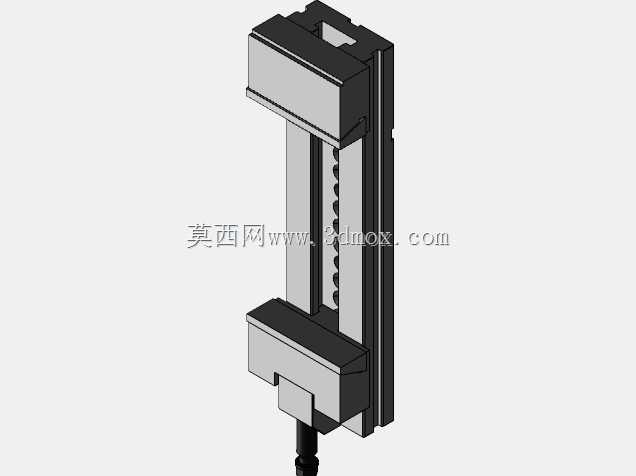

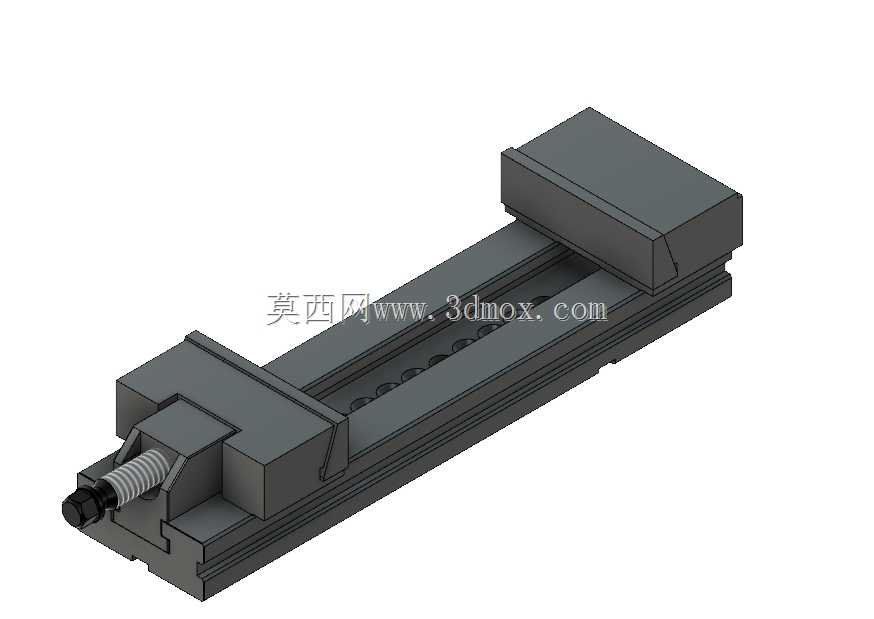

这款机加工虎钳的夹持行程覆盖150-300mm区间，适配常规立式加工中心、数控铣床的工作台装夹需求，在中小批量零件加工、工装调试、单件试样加工场景中应用广泛，可完成方形、矩形、异形坯料的牢靠夹持，避免铣削、钻削工序中工件出现窜动、振颤问题。从结构设计来看，该虎钳采用丝杠传动的夹紧方式，活动钳身沿底座内置的导轨做直线滑移，传动丝杠布置在钳身中部，配合梯形螺纹的自锁特性，夹紧后不会因切削振动出现松脱，固定钳身与活动钳身的夹持面做了平面度处理，保证装夹后工件基准面与钳口贴合紧密，减少装夹找正的辅助时间。底座部分做了长条形的安装槽设计，可配合机床工作台的T型螺栓完成固定，安装时可根据工件加工位置调整虎钳在工作台的排布，适配多工位装夹的排布需求，钳身整体采用箱型结构设计，在保证整体刚性的前提下控制了整体重量，单人即可完成搬运与装夹调整。在实际加工场景中，这类虎钳可配合平行垫铁、V型块等附件完成轴类、盘类零件的装夹，钳口的可拆卸设计也方便根据加工需求更换软钳口、异形钳口，完成特殊轮廓零件的夹持。设计过程中重点考量了夹紧力的传递路径，丝杠的推力直接作用在活动钳身中部，避免偏载导致的钳身上翘问题，导轨面的配合间隙经过合理设定，既保证活动钳身滑移顺畅，又不会出现过大的间隙影响装夹精度。夹持行程的设定覆盖了常规机械加工中绝大多数中小型零件的尺寸范围，无需频繁更换虎钳即可完成不同长度工件的装夹，底座的安装孔位间距符合通用机床工作台的T型槽间距标准，无需额外制作转接板即可直接安装在多数常规规格的铣、钻类机床上。钳身的排屑槽设计可将加工过程中产生的切屑顺着槽道排出，避免切屑堆积在导轨缝隙中影响钳身滑动，日常维护时仅需定期清理导轨面、加注润滑脂即可保证长期使用精度。
