改进型分形结构夹持虎钳结构设计

　　这款分形结构虎钳的设计，核心瞄准小批量多规格异形工件的夹持场景，在常规钳工台装夹、精密零件修配、3D打印件后处理夹持、小型样件检测定位等场景下，相比传统平口钳有着更灵活的适配能力。传统平口钳仅靠两个平行钳口施力，夹持异形曲面、薄壁件、多阶梯轮廓工件时，往往需要额外制作适配软钳口或者垫块，不仅装夹效率低，还容易因为接触点过少导致工件夹伤、装夹松动，甚至在加工过程中出现工件移位的问题。这款分形虎钳采用多组独立可动的钳指单元，每个钳指都能沿着预设的导向槽独立伸缩，贴合工件的外轮廓形成多点接触的夹持力，接触点分布更均匀，能有效分散夹持应力，避免薄壁件、脆性材质工件被夹变形，同时多点咬合的结构也能提升夹持摩擦力，即便是表面带有一定弧度、阶梯槽的不规则零件，也能无需额外定制钳口就实现稳定装夹。

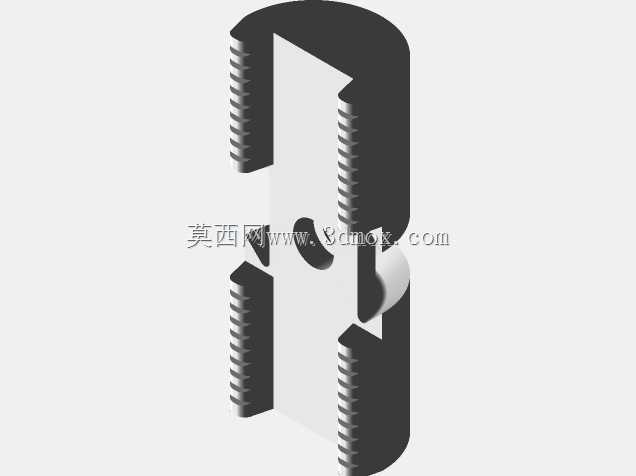

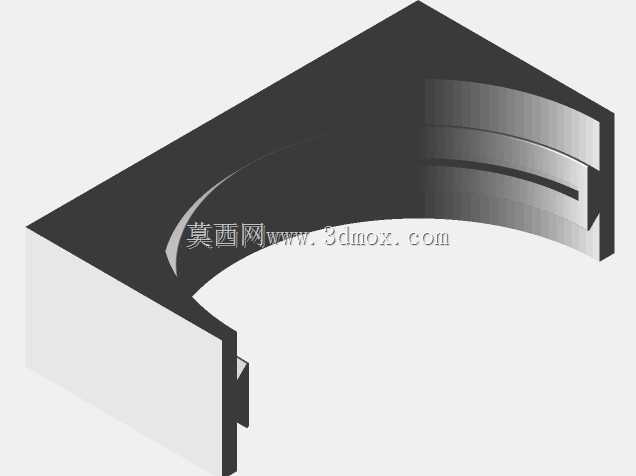

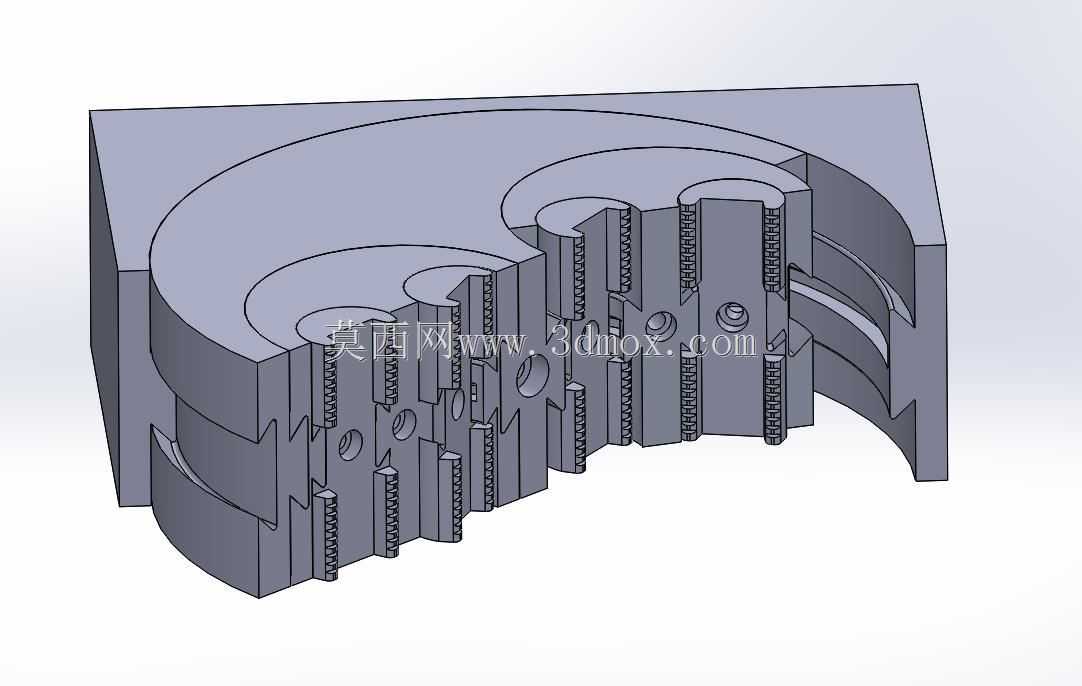

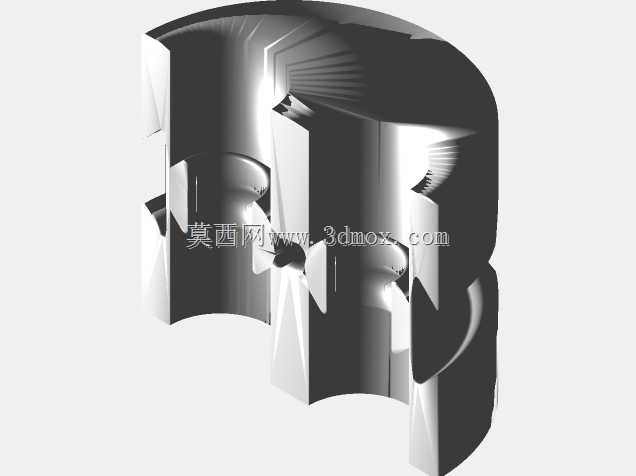

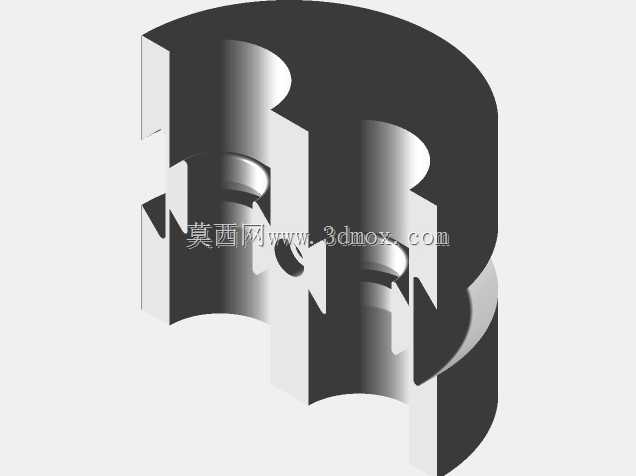

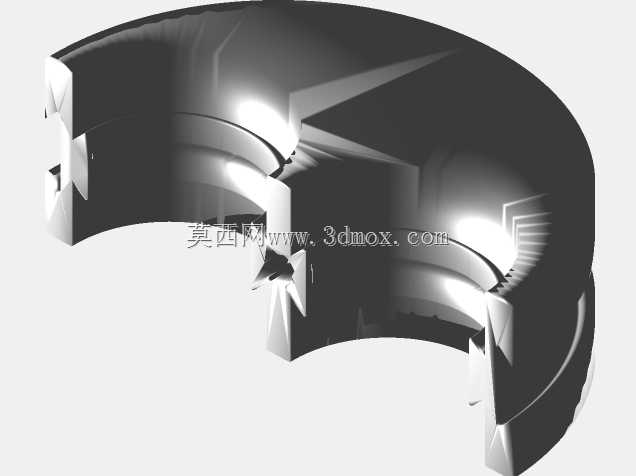

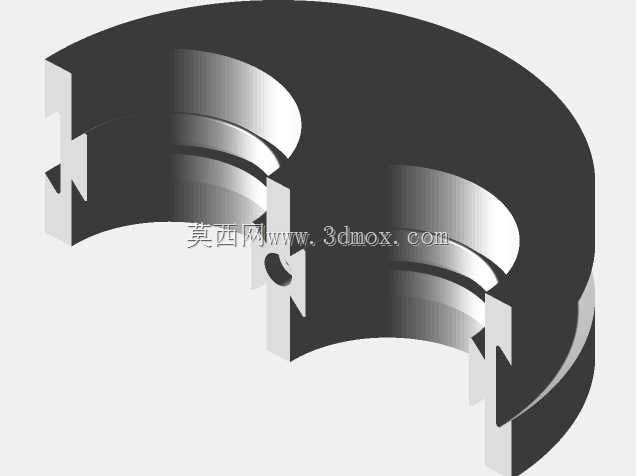

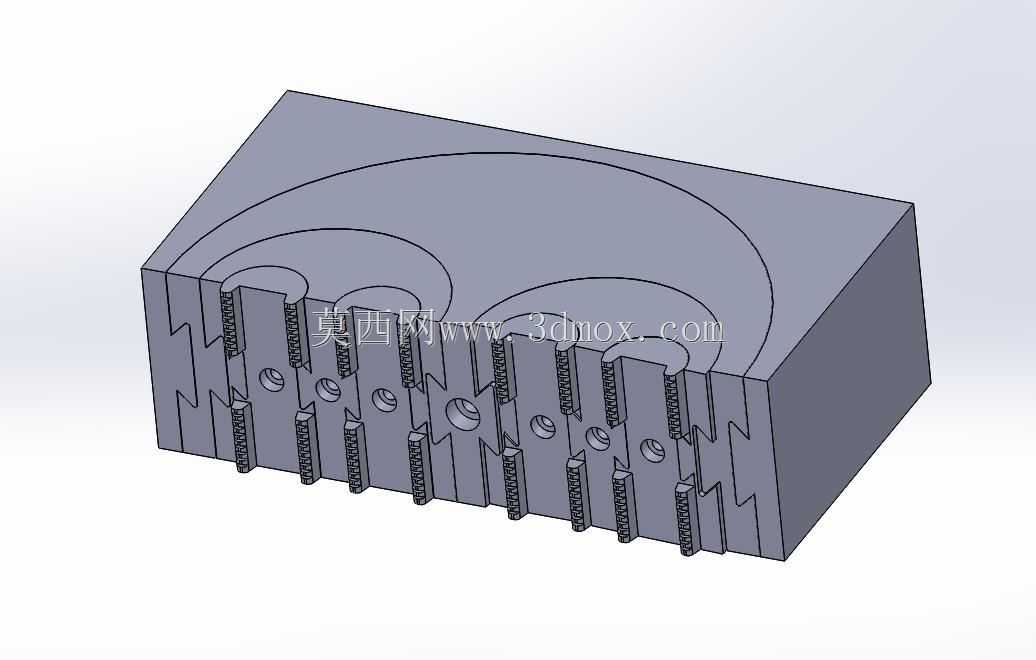

　　从结构设计逻辑来看，钳体基体采用整体式矩形块结构，所有钳指的导向槽都集成在基体内部，没有额外的外置导轨部件，整体刚性更强，也能避免加工碎屑进入导向缝隙影响钳指滑动。钳指的滑动面采用燕尾槽配合结构，配合间隙控制在合理范围，既保证钳指滑动顺畅无卡滞，又能限制钳指的侧向摆动，保证夹持精度。锁紧结构采用螺栓拉紧的方式，其中大半圆区域的钳指采用4毫米规格螺栓驱动锁紧，其余区域采用3毫米规格螺栓，所有螺栓的长度都经过精确匹配，锁紧到位后螺栓端部不会突出钳体远端平面，不会在安装到工作台时出现干涉，也避免了螺栓过长导致的操作刮蹭问题。

　　安装边界上，钳体整体为规整长方体结构，底面为全平面设计，可直接适配常规钳工台的T型槽安装位，也可通过平口钳二次装夹固定在铣床、磨床等小型加工设备的工作台上，不需要额外制作转接安装板。钳体的总高度控制在常规台虎钳的兼容范围内，安装后钳口的工作高度符合钳工操作的人机工程要求，操作时手臂无需过度抬高或者下压。需要注意的是，初期装配时要逐个检查钳指的滑动状态，清理加工残留的毛刺，在滑动配合面涂抹少量润滑脂降低滑动阻力，长期使用后要定期清理导向槽内的金属碎屑、切削液残留，避免碎屑卡滞导致钳指无法正常伸缩，影响夹持贴合度。针对不同硬度的工件，还可以在钳指的夹持端面粘贴防滑铜皮或者橡胶垫，进一步避免夹伤工件表面，同时提升夹持的可靠性。
