星型多缸航空活塞动力装置结构

　　这款星型布局的活塞动力结构，最初的应用场景集中在轻型通航飞机、早期螺旋桨航空器的动力输出端，部分小型动力伞、自制实验类飞行器也会采用同构型的动力单元，相比直列、V型活塞动力，星型结构的迎风面虽然更大，但在风冷散热效率、单位重量功率输出上有天然优势，不需要额外布置复杂的水冷管路、散热箱体，整体结构的冗余度更高，单缸出现故障时其余气缸仍能维持基础动力输出，适配空中作业的可靠性需求。从实际用途来看，该结构核心是将多个气缸内活塞的往复直线运动，通过中心的曲柄连杆机构转化为旋转扭矩，直接驱动前端的螺旋桨产生推力，中心的六角形机匣是整个结构的承载核心，所有气缸沿机匣径向均匀排布，每一个气缸的轴线都指向机匣中心的曲柄销位置，

　　这种排布方式可以让所有连杆共用同一个曲柄销，大幅缩短曲轴的总长度，降低整个动力单元的轴向尺寸，让整体重量更集中在安装端面，减少飞行时的动力端配重需求。从设计思路上看，整个结构优先保障了风冷散热的需求，径向排布的气缸之间留有足够的气流通道，飞行时的迎面气流可以直接扫过每一个气缸的散热鳍片，不需要额外设置散热风扇、冷却液循环回路，减少了附属结构带来的重量增益与故障点；机匣采用分体式设计，中心的腔体预留了连杆运动、气门传动机构的安装空间，每个气缸与机匣的连接端面都设计了定位止口与螺栓安装位，保证气缸安装的同轴度，避免活塞运动时出现偏磨。在安装边界上，该动力单元的后端安装法兰直接对接飞行器的防火墙安装面，

　　法兰上的安装孔位按照标准通航动力的安装间距设计，可以直接替换同功率等级的其他星型活塞动力，不需要额外修改安装架结构；前端的桨毂接口采用标准的锥面配合加锁紧螺母结构，适配定距螺旋桨的安装需求，桨叶的安装角度可以根据不同飞行场景的推力需求做小幅调整。结构细节上，每个气缸的进排气通道都集成在机匣对应的位置，气门推杆沿气缸外侧排布，保护罩覆盖在推杆外侧避免气流干扰、杂物卡滞；中心机匣的内部设计了润滑油道，不需要额外布置外置润滑油管，机油通过机匣内部的通道输送到每个曲柄连杆摩擦副、气缸壁位置，保障运动部件的润滑需求；气缸的散热鳍片沿气缸轴向均匀排布，鳍片的厚度、间距经过匹配，在低速飞行时就能满足全功率输出的散热需求，

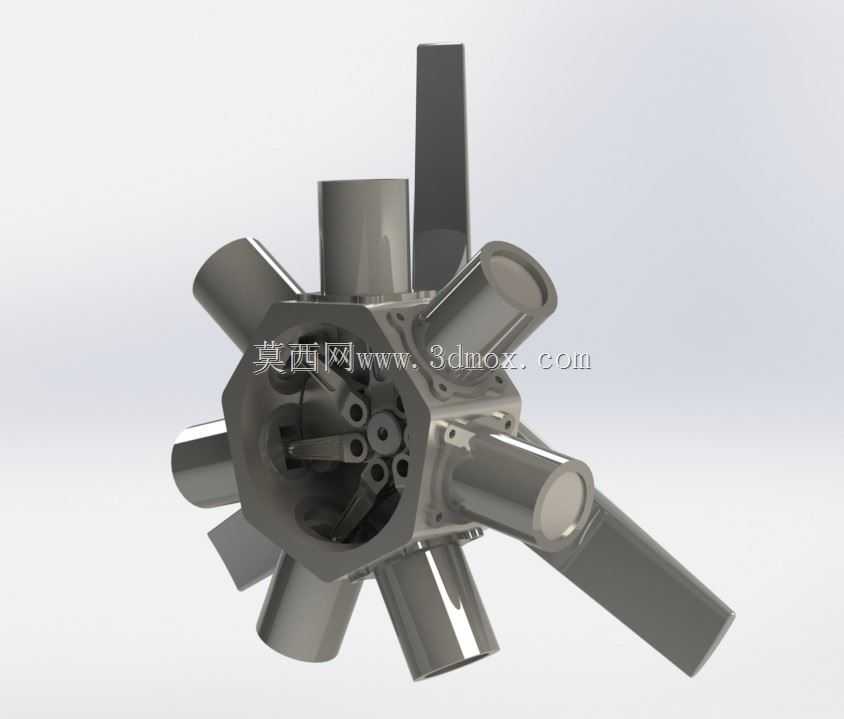

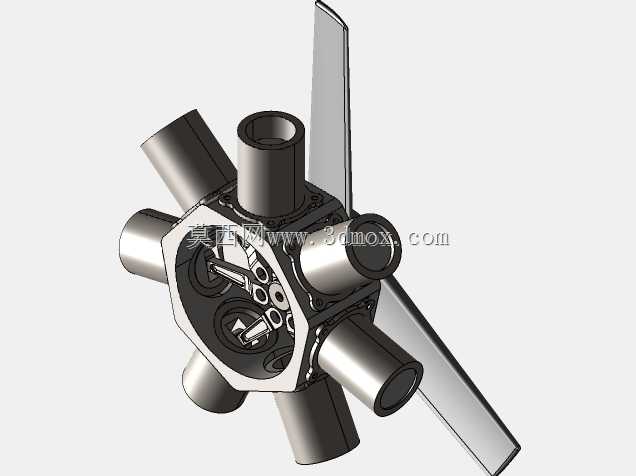

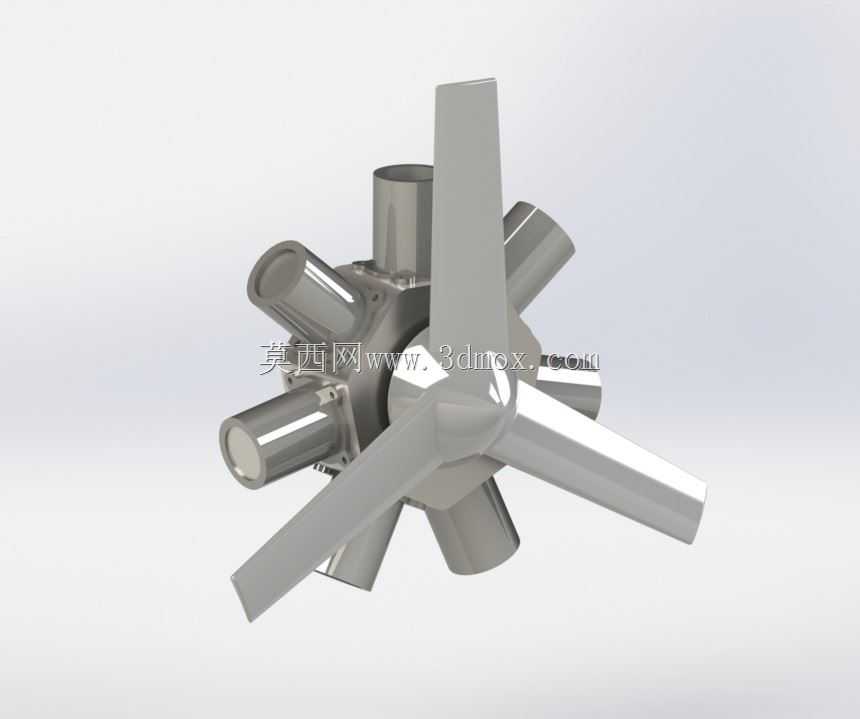

　　不会出现气缸过热导致的动力衰减。在实际选型适配时，这类星型活塞动力更适配低速、低空的轻型飞行器，相比同功率的直列发动机，其维护难度更低，地勤人员可以直接在不拆解整机匣的情况下更换单个气缸、火花塞等易损件，外场维护的效率更高；结构本身的重心落在中心机匣的轴线上，安装后不需要额外做过多的动平衡调整，只要在螺旋桨安装时完成整体动平衡测试即可满足使用需求。从建模细节来看，整个结构还原了气缸与机匣的连接螺栓、中心曲柄的腔体结构、桨叶与桨毂的连接定位结构，每个部件的配合间隙都按照实际工程公差做了预留，气缸内壁与活塞的配合面、连杆与曲柄销的配合面都做了对应结构的还原，能够直观展示星型活塞动力的运动原理与装配关系，对于动力结构设计、航空爱好者做原理验证、教学演示都有实际参考价值。
