公制带模拟指示器TESA测微仪结构设计

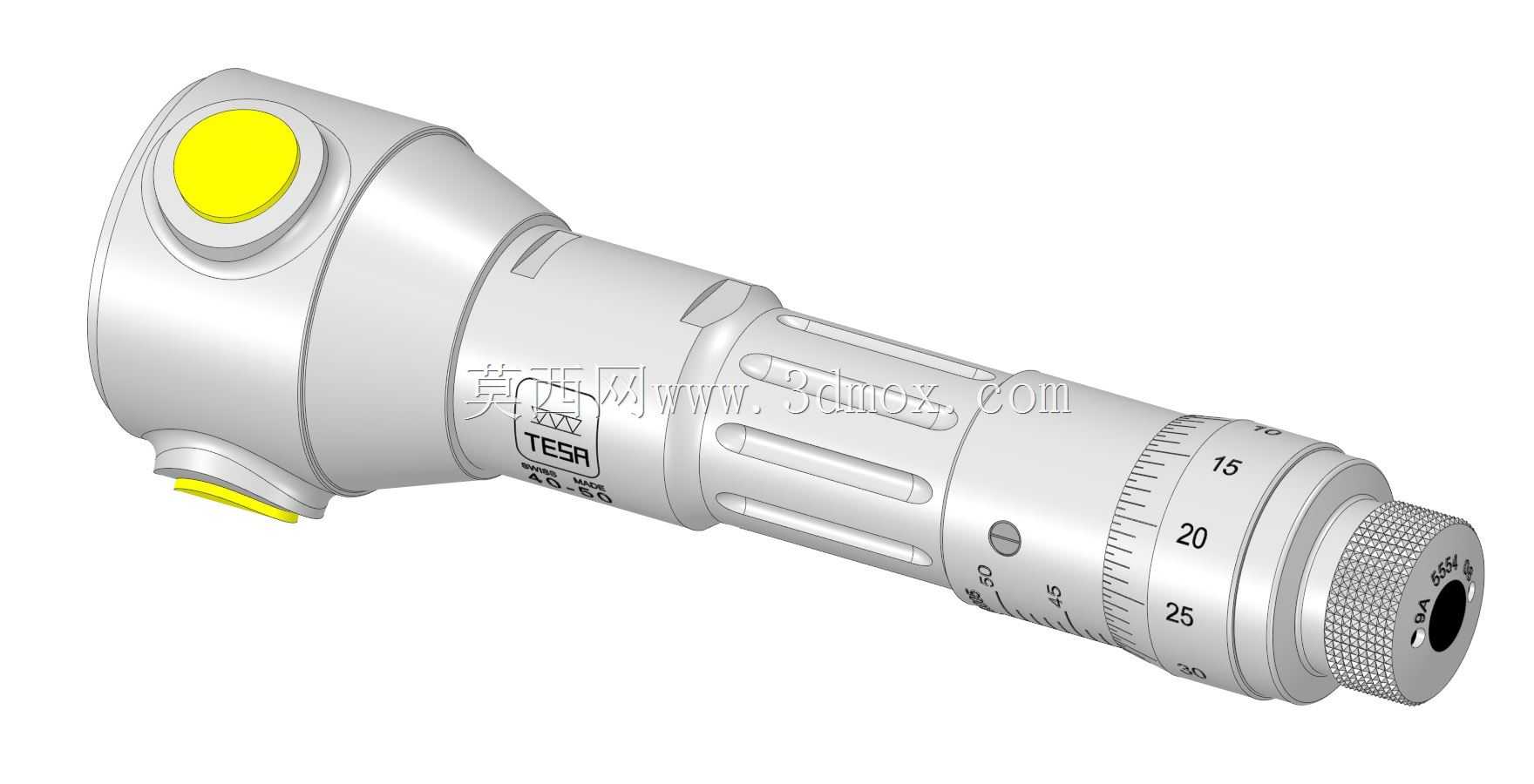

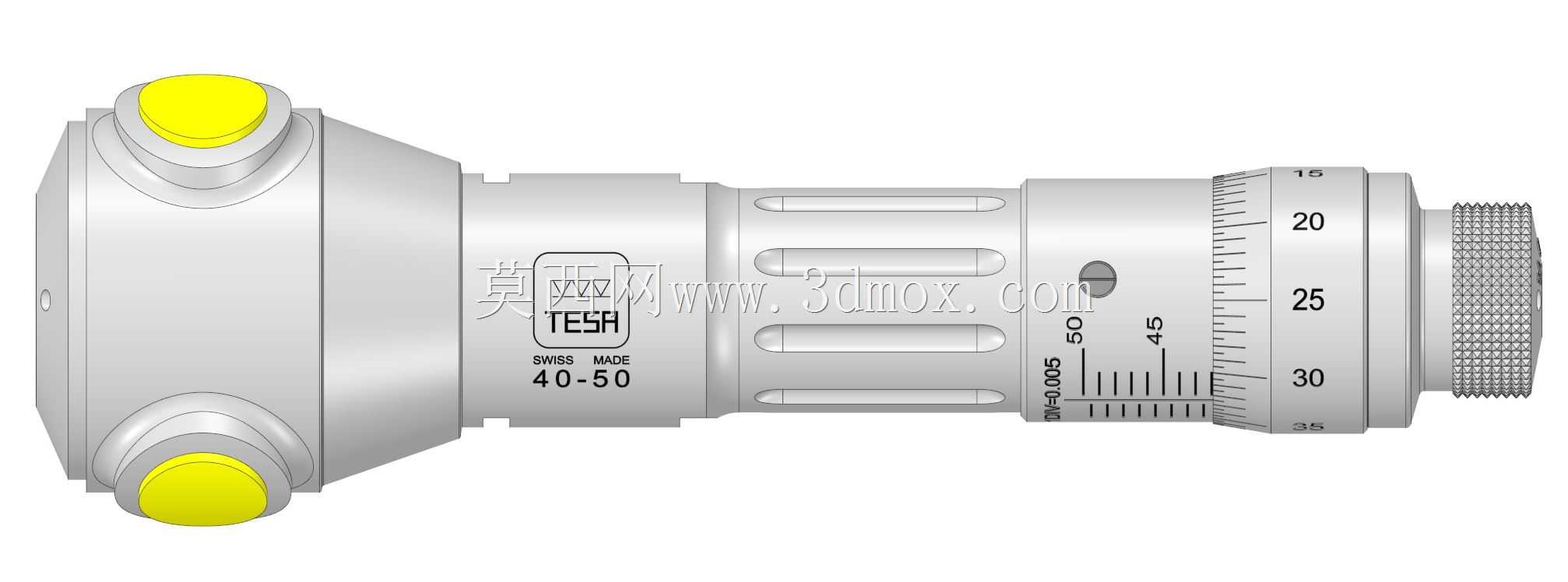

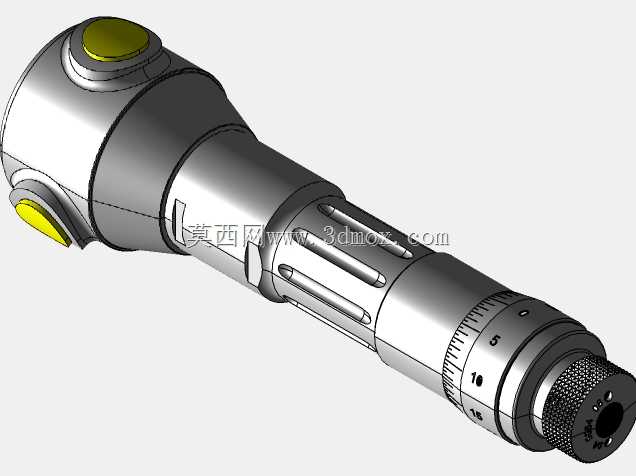

这款测微仪的结构设计完全围绕精密尺寸测量的实际工况展开，在机加工车间的工序间检测、计量室的精密校准、工装夹具的调试试配场景中都能适配使用，手持握持的筒身结构做了多段防滑处理，靠近测头端的滚花纹理可以在微调量程时提供足够的摩擦力，避免指尖打滑造成的测量误差，筒身中段的开槽结构既减轻了整体自重，也能在长时间手持测量时减少手部闷热感，适合批量零件检测时的连续作业需求。模拟指示器的设置是这款测微头的核心功能点，相比纯刻度读数的常规测微结构，模拟指示模块可以快速判定尺寸偏差范围，在批量零件的合格性筛查场景中，操作人员不需要逐格读取微分筒刻度，仅通过指示器的偏转就能快速判断零件尺寸是否落在公差带内，大幅提升检测效率。设计过程中对测量力做了恒定控制结构，内置的恒力簧组件可以保证每次测头接触工件时的压力保持一致，避免因操作人员按压力度不同带来的测量值偏差，这对于薄壁零件、软质金属零件的尺寸检测尤为重要，不会因为测量力过大造成工件形变影响读数准确性。微分筒的刻度采用公制标准刻线，整毫米刻度与半毫米刻度做了差异化的线宽区分，读数时可以快速识别整毫米位，再配合微分筒的圆周刻度读取微米级数值，刻度线的蚀刻深度做了控制，既保证长期使用不会磨损掉标识，也不会因为刻线过深积存油污影响读数清晰度。整体结构的安装边界做了通用化设计，尾部的连接结构可以适配市面上多数测量台架的安装接口，既可以手持完成现场抽检，也可以固定在台架上做批量零件的连续检测，测头的连接端采用标准螺纹接口，可以根据不同的测量场景更换平面测头、球面测头、刀口测头等不同类型的测头配件，拓展测量适用范围。筒身内部的传动结构做了间隙消除设计，微分筒转动时的空程量控制在极小范围内，正反向旋转切换时不会出现明显的回程误差，保证测量数值的重复性精度。顶部的功能按键做了凸起式设计，佩戴劳保手套操作时也能准确按压，完成测量值的锁定、指示器归零等操作，按键的阻尼力度适中，不会因为轻微触碰就误触发功能，也不会因为按压力度过大造成操作疲劳。
