三丰指针式千分表精密测量构件

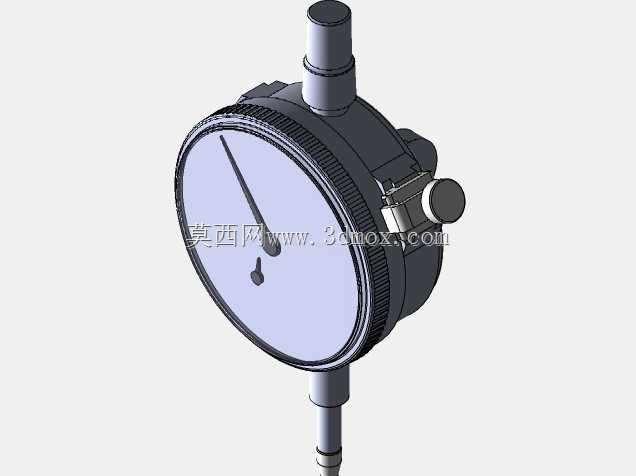

这款指针式千分表是机械加工现场、计量室场景中高频使用的接触式尺寸测量构件，日常可直接装夹在磁性表座上，完成轴类零件圆跳动、端面全跳动检测，也可配合工装完成工件装夹找正、批量零件尺寸一致性抽检，在模具修配、设备装配调试环节也常用来确认配合面的间隙偏差。从结构设计来看，整体采用经典的圆形表壳布局，上下伸出的测杆轴线与表盘中心重合，测杆行程方向与表体安装基准保持同轴，避免侧向力带来的测量误差；表圈带滚花纹理，方便操作人员戴劳保手套也能旋转表盘完成零位校准，侧方设置的锁紧旋钮可在测头调整到位后固定表圈位置，防止现场磕碰导致零位偏移。测头采用硬质合金材质，长期接触工件表面不易磨损，测杆与表体内部的导向套采用小间隙配合，往复运动无卡滞，同时内置的测力弹簧能保证测头以恒定压力接触被测面，避免测力过大压伤软质工件表面、或是测力不足导致测量值偏小。从安装边界来看，表体上部的夹持杆、下部的测杆护套均为标准圆柱尺寸，可适配市面上绝大多数通用表座的夹头孔径，无需额外加工转换套；表盘直径符合常规量具的目视观测尺寸，操作人员站在设备旁1米范围内即可清晰读取指针刻度，表壳侧面的耳状结构可用来挂载防护套，适配切削液飞溅的机加工现场使用。建模过程中还原了千分表内部的齿轮传动结构逻辑，指针的转动角度与测杆的直线位移量保持对应传动比，外观上的刻度线、表圈防滑齿、侧方锁紧旋钮的细节都做了还原，可直接用于测量工位的三维布局仿真、检测工装的装配干涉检查，也能作为教学演示模型讲解接触式量具的工作原理。在实际选型搭配时，要注意测杆的伸出长度与被测工位的空间是否匹配，避免表壳与工件、夹具发生碰撞，装夹时夹持位置尽量选在上部夹持杆的中段，不要夹到表壳本体，防止挤压内部传动构件影响测量精度。
