高精度机械式游标卡尺结构设计方案

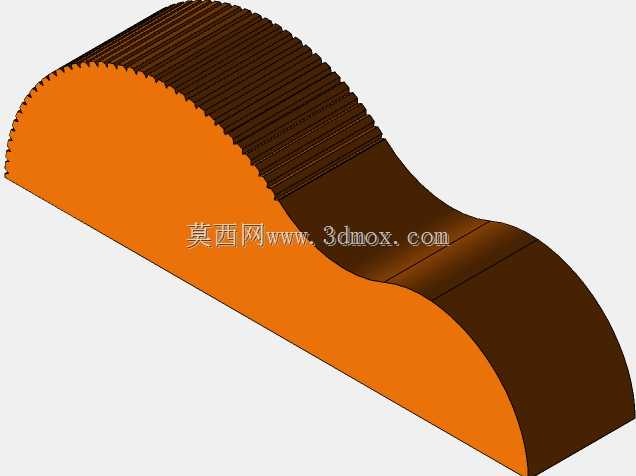

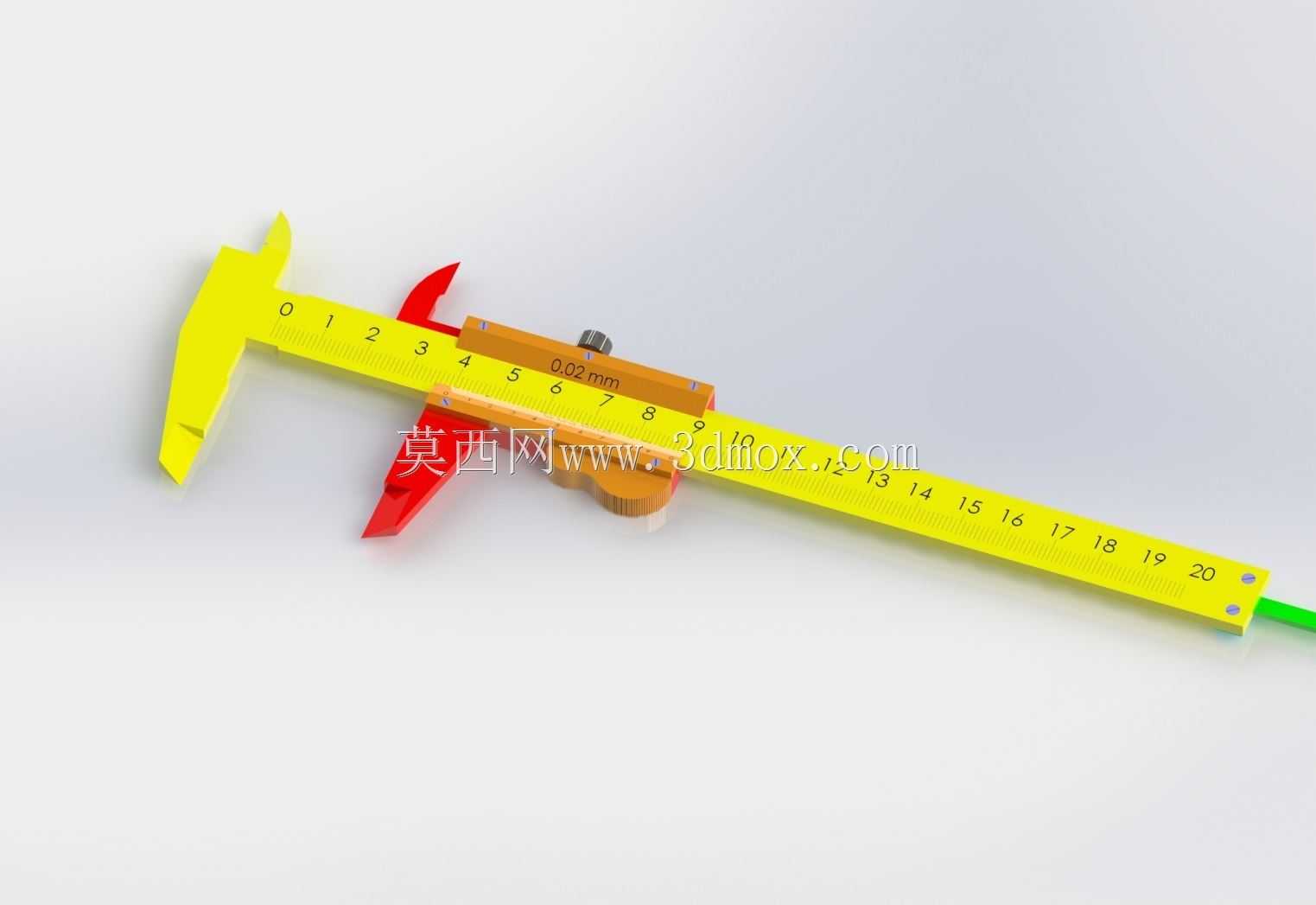

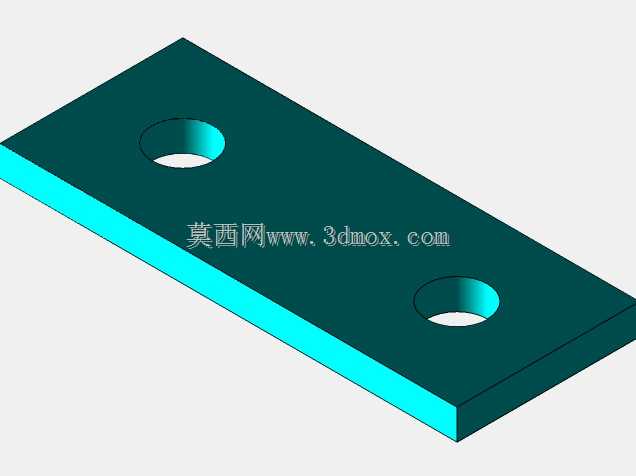

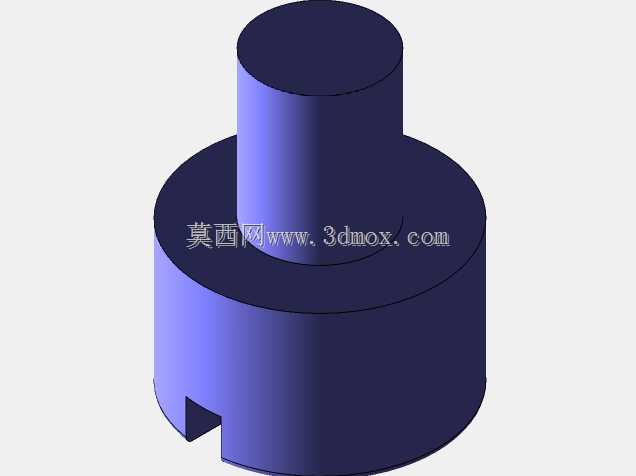

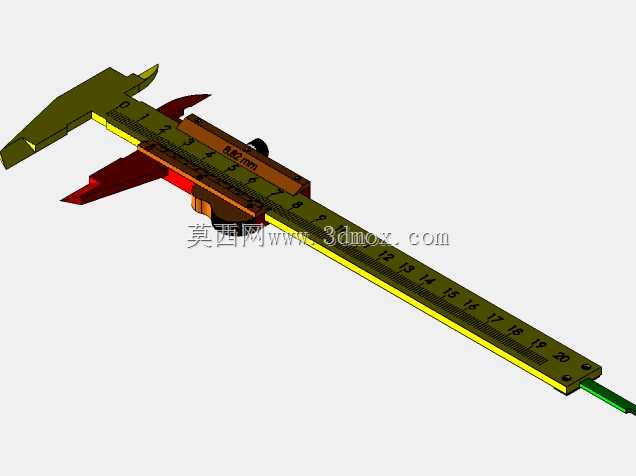

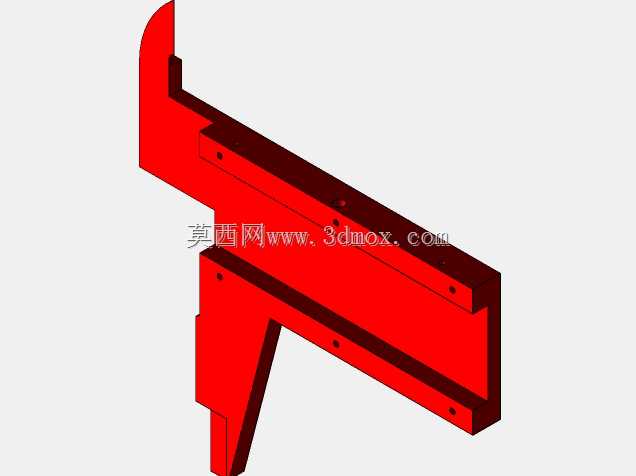

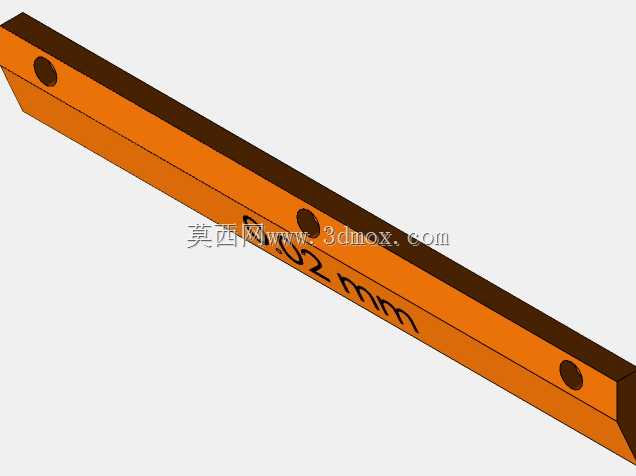

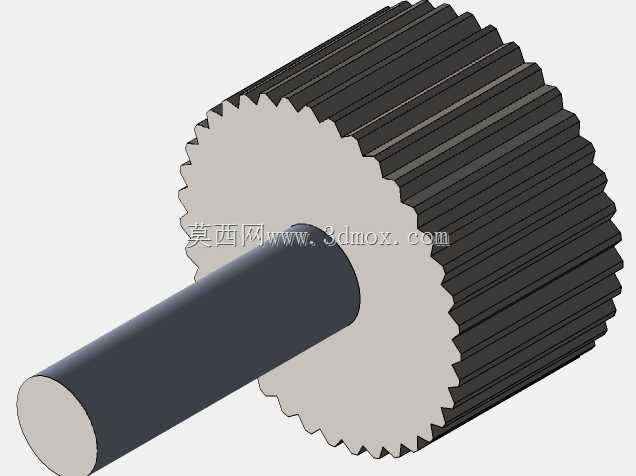

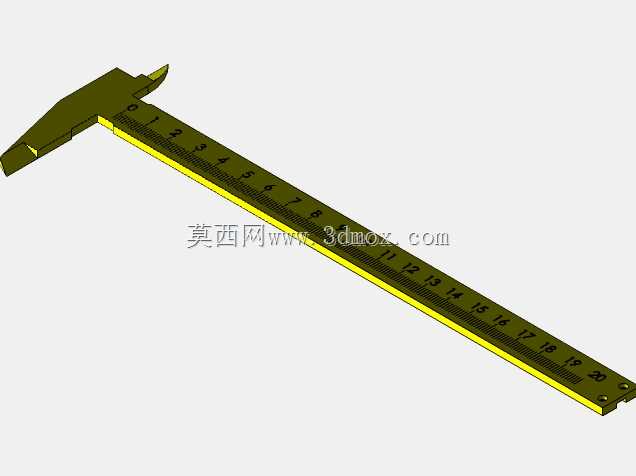

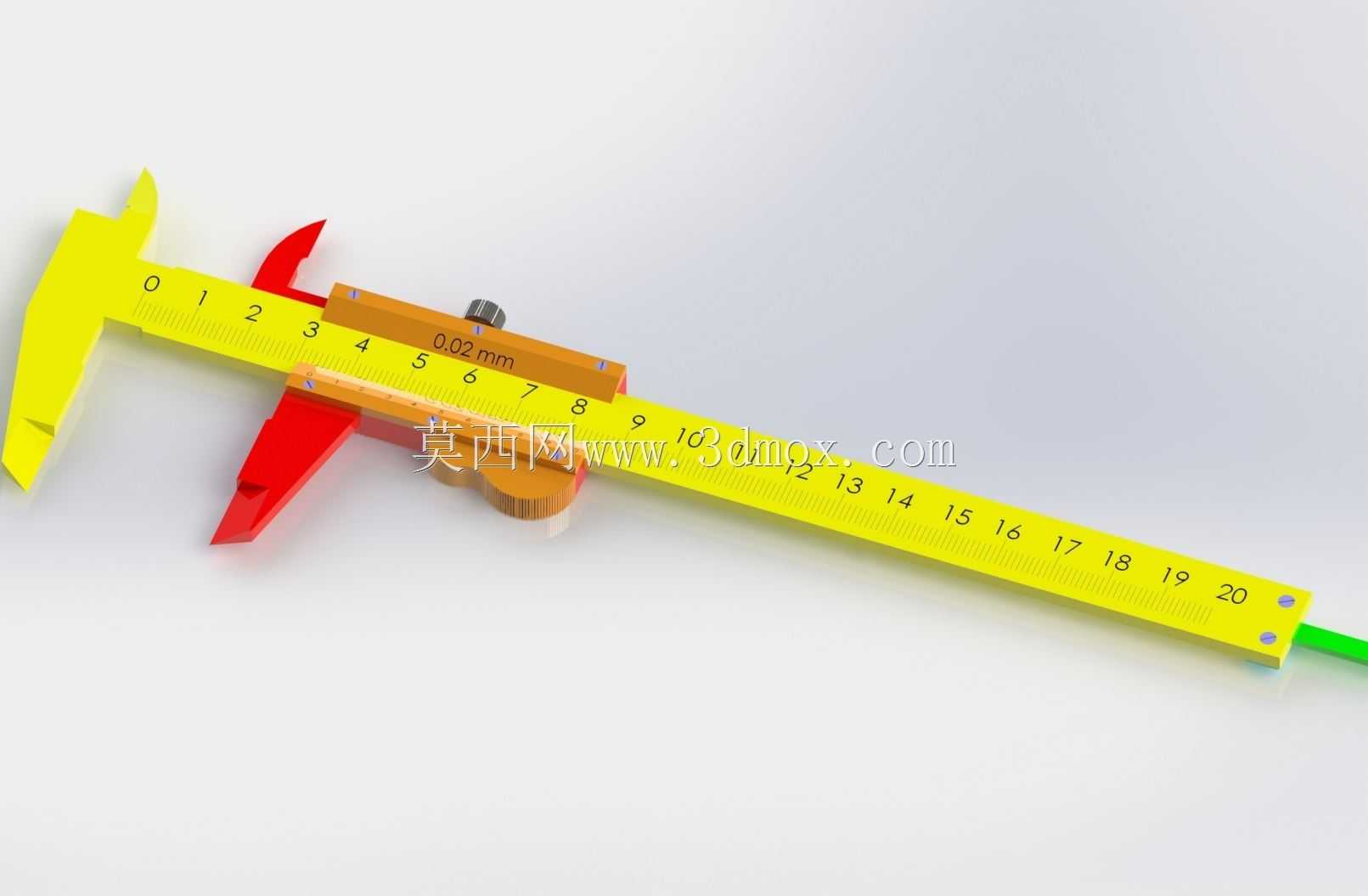

游标卡尺作为机械加工、质检环节普及率最高的接触式长度测量器具，在金工车间工序检验、五金零件入厂复检、教学实训尺寸测绘、装配现场配做修配等场景中承担核心测量职能，可覆盖工件内外径、深度、台阶差等多维度尺寸检测需求，相比钢直尺测量精度提升一个数量级，无需外接电源即可完成快速读数，对现场作业环境适应性极强。本次设计的机械式游标卡尺量程覆盖0至200毫米常规测量区间，主尺尺身采用平直度严格管控的长条结构，尺身正面蚀刻精度为1毫米的主刻度线，刻度线深度均匀无毛刺，避免长期摩擦后刻度模糊失效；尺身一端集成固定量爪，包含垂直布置的内测量爪与外测量爪工作面，工作面平面度、平行度公差控制在微米级，保证测量贴合时无间隙偏差。游标滑套部分通过精密导向结构与主尺配合，滑动阻尼均匀无卡顿、无晃动，滑套上对应蚀刻游标刻度，通过主副刻度差值实现0.02毫米的读数精度，滑套集成与固定量爪配对的活动量爪，同时尾部延伸出深度测量杆，可伸入盲孔、台阶槽内部完成深度尺寸检测；滑套上方设置锁紧螺钉，测量完成后可锁定滑套位置，避免移动过程中读数偏移，方便操作人员记录数值或进行尺寸比对。设计过程中优先考虑量爪工作面的耐磨性，对应工作面区域做局部硬化处理，降低长期使用后的磨损量，保证测量精度的长期稳定性；主尺与滑套的配合间隙经过反复调校，既保证滑动顺畅，又避免侧向间隙带来的测量阿贝误差；深度测量杆与主尺端面的垂直度严格管控，保证深度测量时杆身与被测孔轴线平行，减少测量系统误差。外形尺寸上主尺总长控制在260毫米左右，量爪伸出长度适配常规零件的测量深度需求，整体握持区域做圆角过渡处理，长时间手持测量不易产生硌手感，无额外突出安装结构，可直接放入工具盒、工作服口袋随身携带，适配车间流动检验、工位旁快速测量的使用需求，各活动部件无尖锐棱角，日常使用过程中不会划伤工件表面或操作人员手部。
