锻造作业用单角铸钢铁砧结构设计

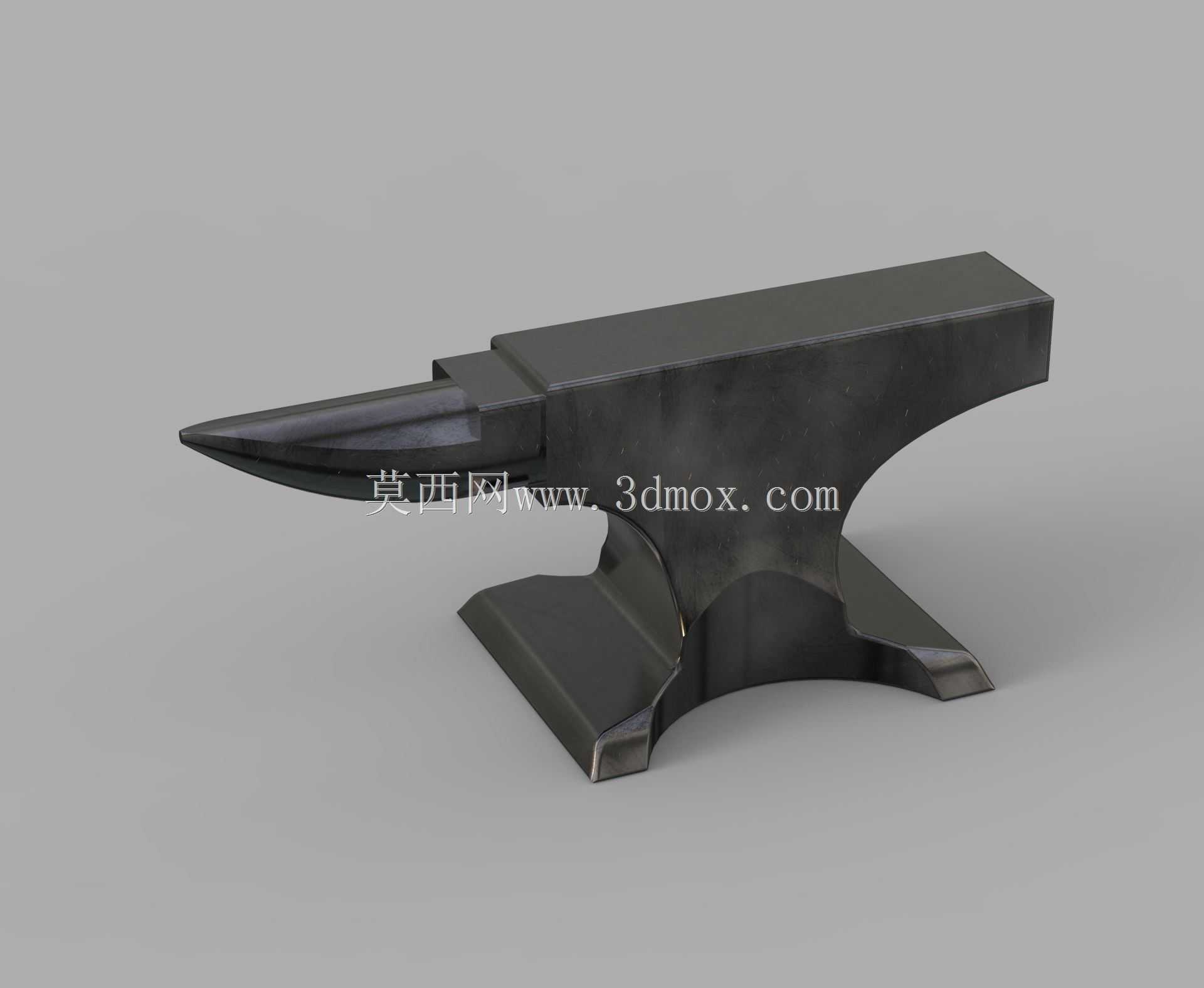

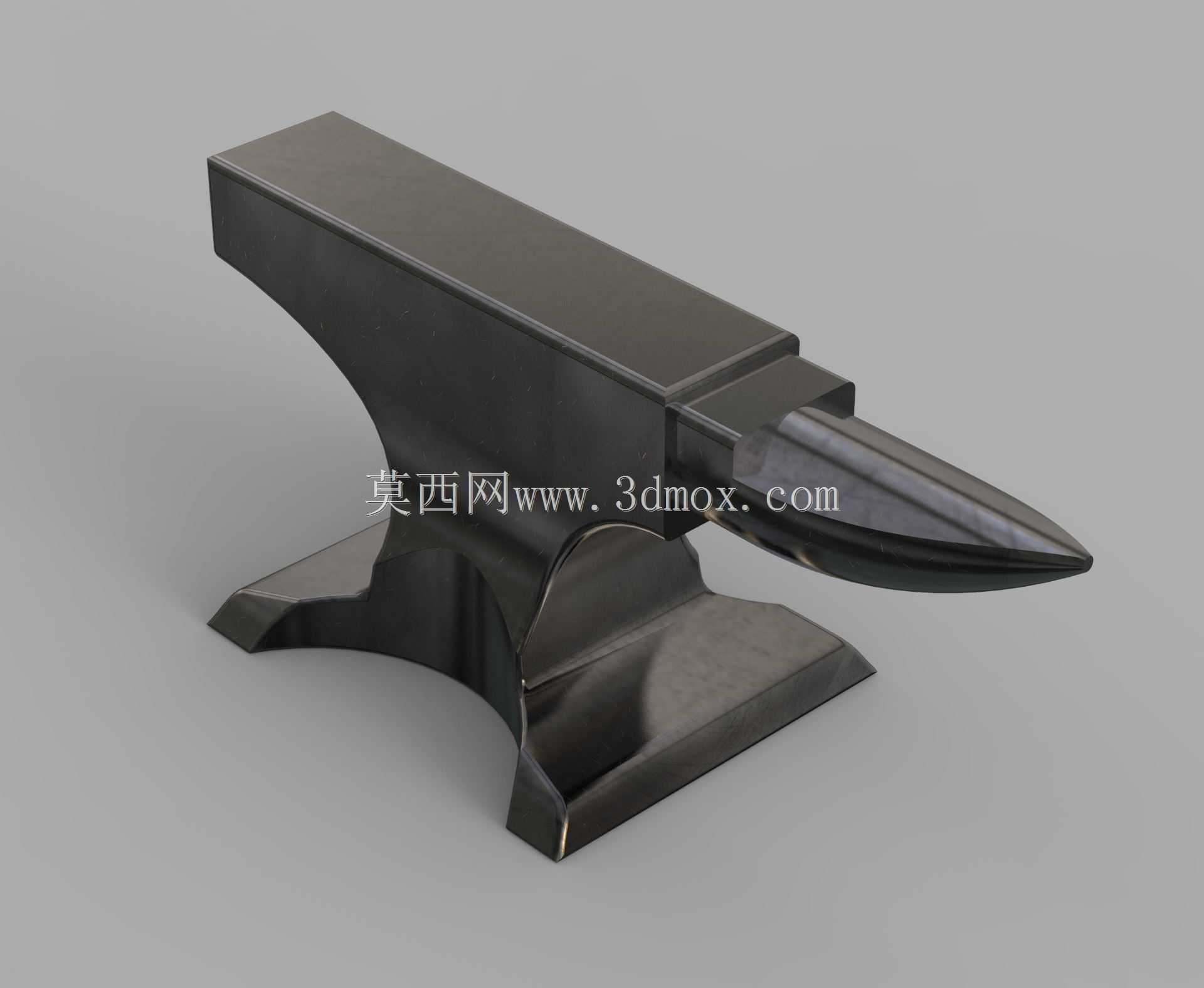

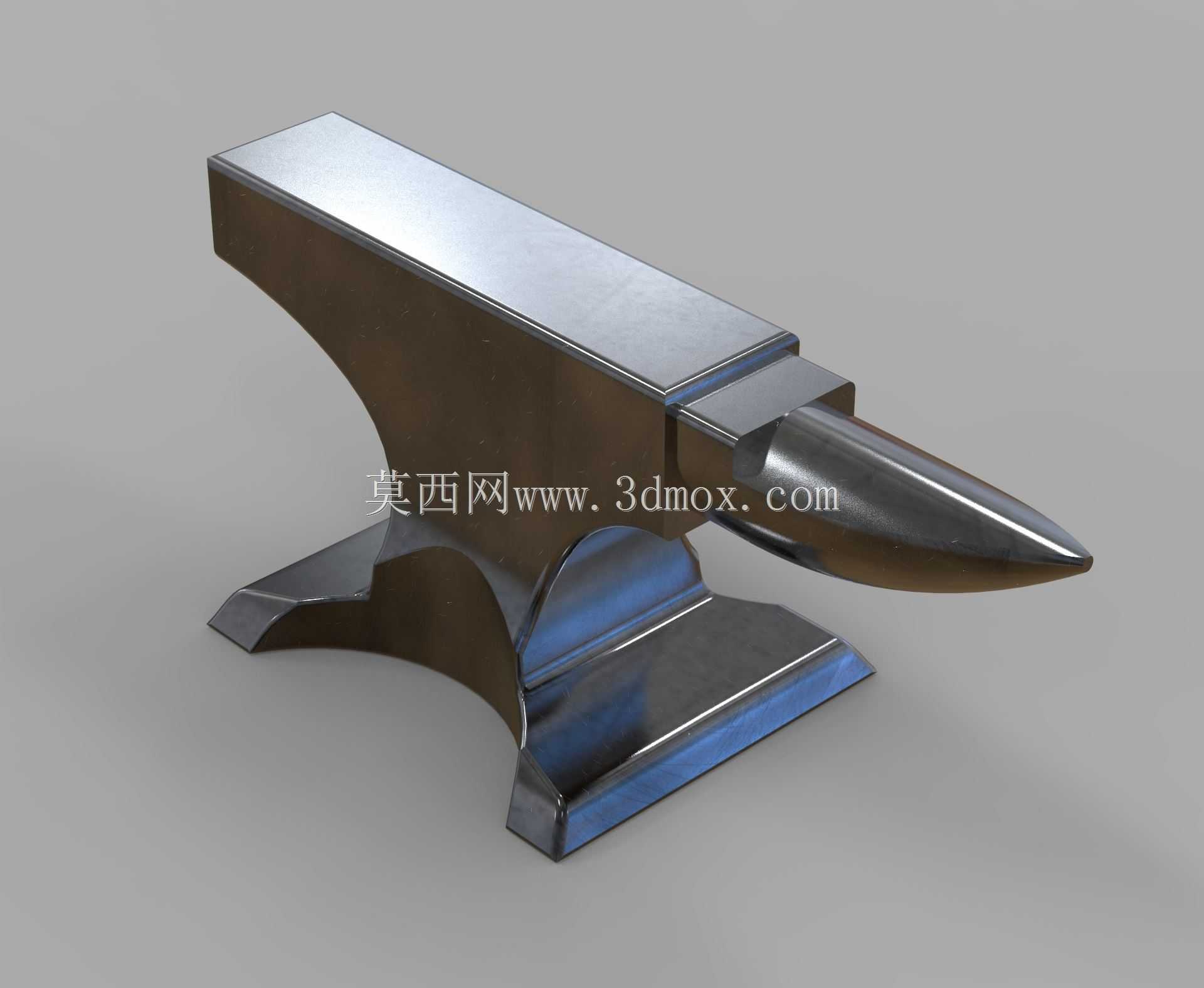

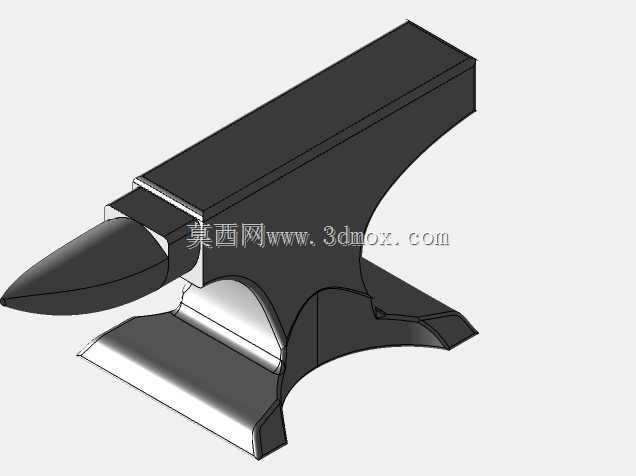

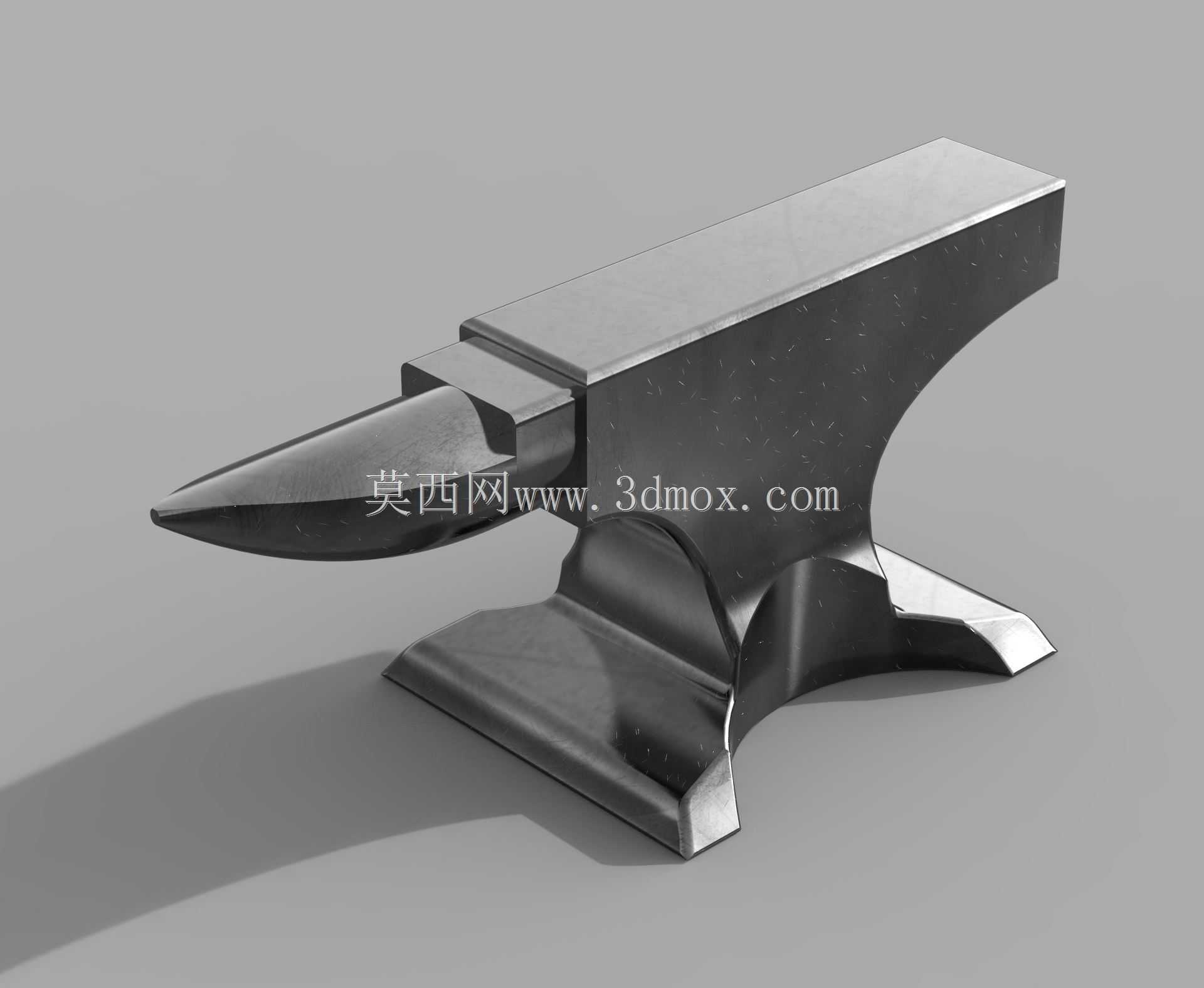

这款铁砧是金属锻打、钣金修整、小型工件校形工序里的核心承载工装，在五金维修、小五金件锻造、首饰打制、钳工修配、铁艺加工场景中都有高频应用，是手工作坊、小型机修站点、钣金加工工位的基础配套工具。从结构设计来看，主体采用整体铸造成型后做工作面淬火处理，顶面平整的主作业面是核心承载区域，主要承接大平面锻打、工件校平、冲裁压型等工序，表面硬度控制在合理区间，既保证长期锤击下不会出现明显凹陷变形，又能避免过硬导致锤面崩裂飞溅的安全隐患。前端延伸的锥形尖角结构，是专门为弯曲成型、圆弧面修整、环形工件锻打设计的作业位，作业时可将需要弯折的坯料搭在锥角上，通过调整坯料与锥角的接触位置，获得不同曲率的弯折成型效果，也可用来对带内弧的工件进行贴合修整，弥补平面作业位无法处理曲面工件的不足。底部的支撑脚采用外扩式结构设计，安装时可通过螺栓穿过支撑脚的预留孔位，将铁砧牢牢固定在木质或钢制工作台面上，外扩的支撑结构能有效分散锤击时产生的冲击力，避免长期作业后铁砧出现移位、侧翻的问题，同时降低锤击共振带来的作业噪音。设计时特意将砧身中部做了弧形收腰处理，一方面是在保证整体结构强度的前提下减少不必要的铸造用料，控制整体重量便于工位布置调整，另一方面收腰形成的弧形空间可用来完成小型工件的挂装、局部弯折避让，比如对U型件进行端部修整时，可将工件卡在收腰位置，避免作业时工件与砧身发生干涉。从安装边界来看，这类铁砧的支撑脚跨距适配常规宽度的钳工工作台，安装时需要保证工作台面的承载能力匹配铁砧自重加锤击冲击力的总和，固定螺栓需加装防松垫圈，避免长期高频振动下螺栓松动。主作业面的平面度公差控制在较高精度范围，保证校平作业时工件不会出现局部悬空导致的变形误差，锥角部分的曲面做了顺滑过渡处理，没有明显的铸造棱角，避免弯折作业时在工件表面留下压痕。实际使用中，这类铁砧除了配合手锤完成热锻、冷锻作业，还可作为小型钣金件的整形承载台，配合铜锤、橡胶锤完成薄金属板的校形，不会在工件表面留下明显锤印，也可作为小型零件压装、铆接的承载基座，适配多种机修、加工场景的作业需求。
