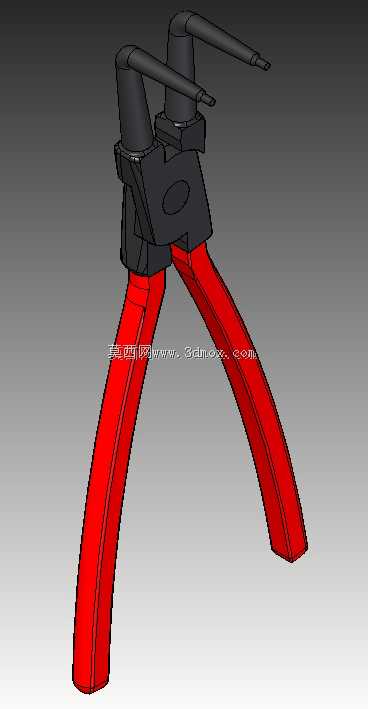

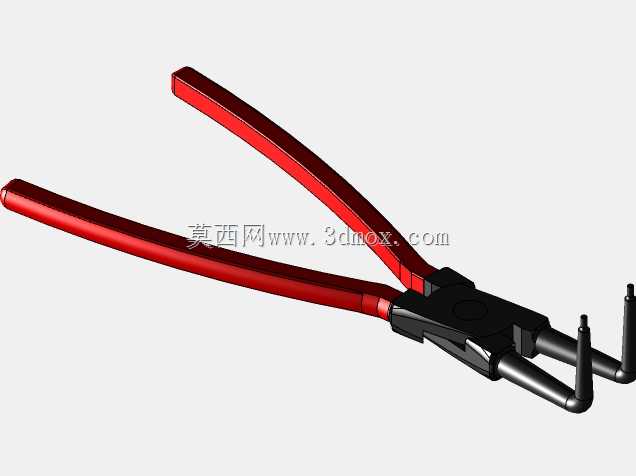

90度弯头卡簧钳手动夹持工具结构

这款90度弯头卡簧钳的结构设计，完全围绕狭小装配空间内的卡簧拆装作业需求展开，在设备维保、零部件装配场景中，经常会遇到孔用或轴用卡簧安装位置处于深腔、侧向开孔的工况，普通直头卡簧钳无法垂直对准卡簧钳口，施力时容易滑脱甚至刮伤安装基面，弯头结构的钳头刚好能绕过遮挡结构，将钳尖精准卡入卡簧的拆卸孔内。从结构细节来看，钳身采用对称式杠杆布局，铰接点的位置经过反复调校，钳柄张开到最大行程时，钳头的张开幅度刚好匹配常规规格卡簧的变形量需求，不会因为过度张开导致卡簧发生塑性变形失效。钳头的工作端做了阶梯收窄处理，靠近尖端的直径刚好适配标准卡簧的拆卸孔径，根部做了加强过渡，避免频繁受力后出现断裂变形，90度的弯折角度是经过多场景验证的通用角度，既可以应对垂直于安装面的侧向卡簧，也能适配部分倾斜布置的卡簧工位。钳柄部分采用了符合人体工学的弧形轮廓，表面包覆的防滑结构在沾有少量润滑油脂的工况下依然能提供足够的握持摩擦力，钳柄的张开间距适配成年男性的手掌握持范围，长时间作业不会产生明显的握持疲劳。在实际装配场景中，这类弯头卡簧钳常用于液压阀组内部卡簧拆装、变速箱齿轮轴挡圈更换、气动元件内部密封件配套卡簧的装配作业，设计时特意控制了钳头的整体外径，在保证结构强度的前提下尽可能缩小头部尺寸，能够伸入直径12mm以上的安装孔内完成作业，不会和孔壁发生干涉。钳身的铰接轴采用过盈配合加铆接的固定方式，长期使用后不会出现轴松旷、钳头错位的问题，钳头尖端做了淬火硬化处理，硬度达到HRC45-50，既保证了足够的耐磨性，又不会因为过硬导致尖端脆断。从建模的结构逻辑来看，整个钳身的受力路径从钳柄握持处经过铰接点传递到钳头尖端，所有的转角位置都做了圆角过渡，避免应力集中，钳头的弯折处特意加大了截面厚度，抵消弯头位置的应力集中效应，保证整体结构的使用寿命。
