汽车后悬架总成检验夹具臂结构设计

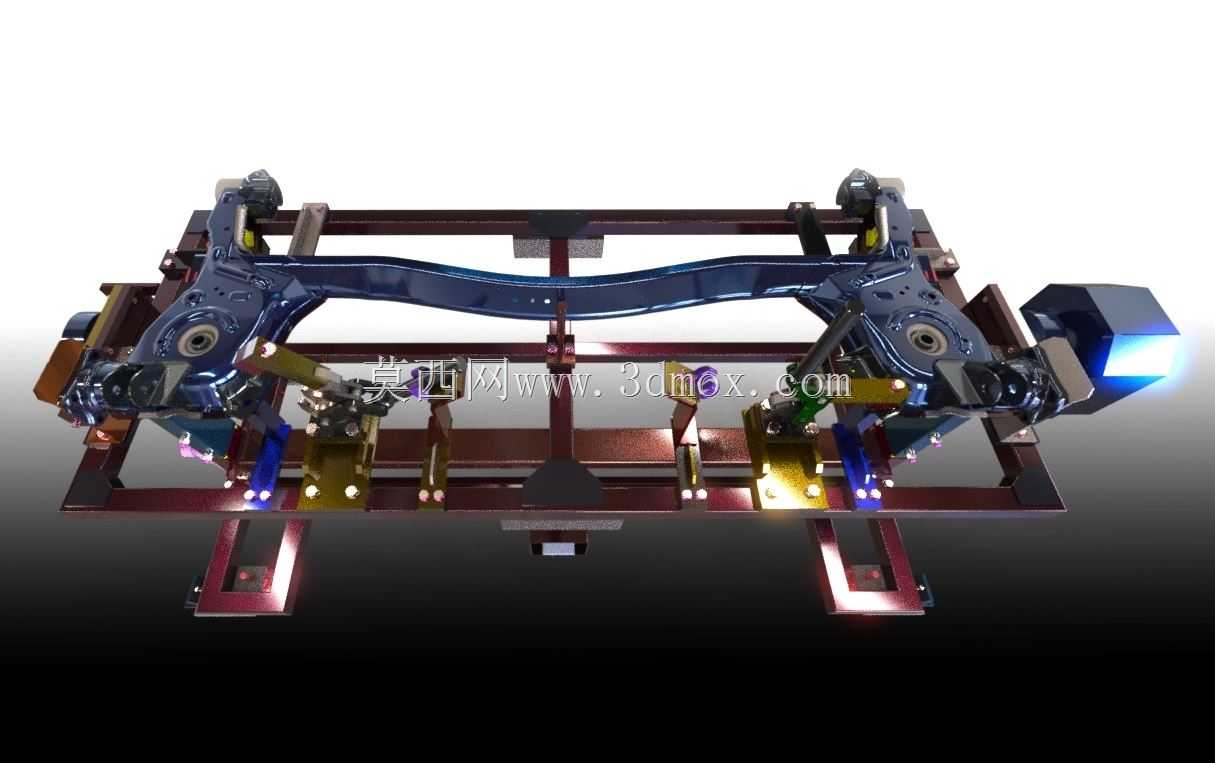

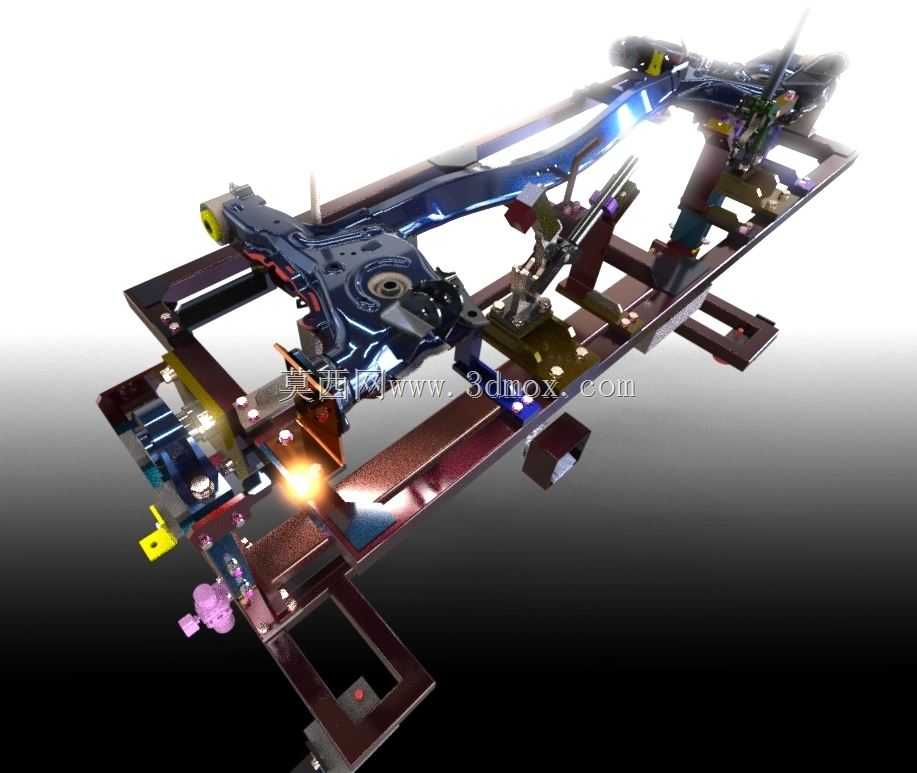

这套检验夹具臂主要应用于汽车底盘零部件生产环节的后悬架总成尺寸精度校验场景，在焊装线末端、总成入库前的质检工位承担定位与检测基准搭建的核心作用。整套结构以矩形钢管拼焊的框架作为承载基体，框架的型材选型充分考虑了检测过程的抗形变需求，所有焊接位置均做了应力释放工艺预留，避免长期使用后基准偏移影响检测精度。夹具臂的定位点位完全匹配后悬架总成的硬点坐标，每个夹紧单元的位置都对应悬架上的工艺定位孔与安装面，检测时可通过快速夹钳将悬架总成牢牢固定在基准框架上，无需反复调整装夹位置，单工位装夹耗时可控制在一分钟以内，适配批量生产环节的快节拍检测需求。从设计逻辑来看，整套夹具臂的基准面采用了三点支撑的布局逻辑，规避过定位导致的零件装夹变形，所有定位销的位置公差严格控制在±0.05mm以内，夹紧头采用聚氨酯包覆结构，避免装夹过程中对悬架零件的涂装面、焊接面造成压痕损伤。框架两侧预留的安装接口可适配不同型号的检测辅具，包括百分表支架、通止规挂座、间隙检测块的安装位，操作人员无需额外搭建辅助支架即可完成所有形位公差的检测作业。安装边界方面，整套夹具的底部支脚设置了可调水平结构，可适应车间地面的高度差，调平后整体水平度误差不超过0.02mm/m，框架的整体宽度适配常规宽度的检测工作台，无需对现有质检工位做大规模改造即可直接投入使用。夹具臂上的每个定位单元都做了防错设计，不同规格的定位销直径、伸出长度都有明显区分，可避免操作人员装夹时出现定位错误，减少无效检测的概率。在实际使用场景中，这套夹具臂不仅可以承担后悬架总成的焊后尺寸检测，还可用于悬架分装环节的辅助定位，在小批量试制阶段也可作为拼装工装使用，结构的通用性较强，框架上预留的拓展孔位可根据后续车型的悬架结构调整定位块位置，延长整套工装的使用寿命。
