金属板材连续送料切割冲压模具结构

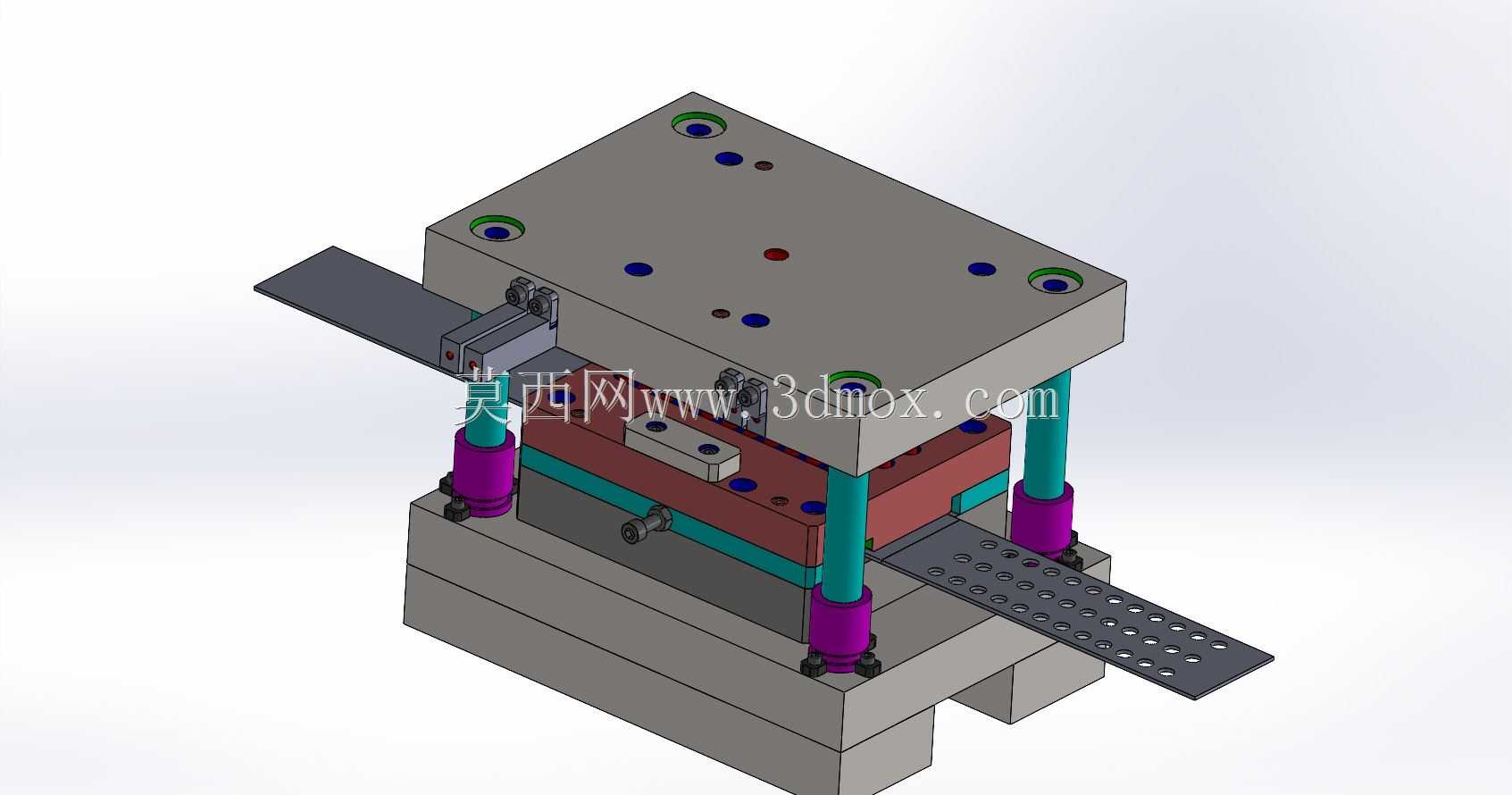

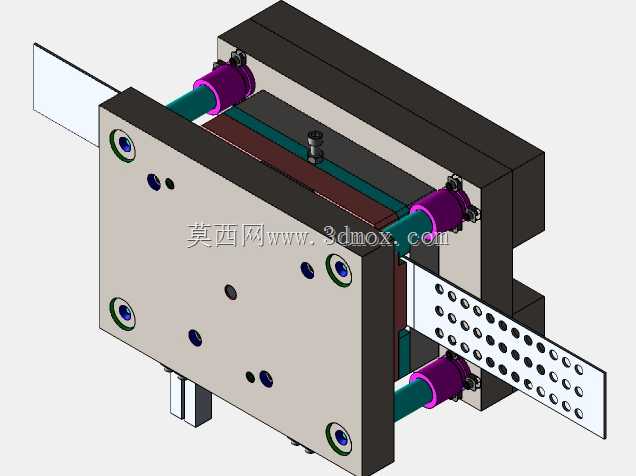

这套模具主要应用于五金冲压加工产线的连续板材冲切工序，适配常规机械式冲床的安装接口，可完成薄金属带料的定长送进、型孔冲制、外形裁切的连续作业，在五金零部件、电子接插件、家电钣金件的批量生产场景中十分常见。从结构布局来看，整套模具采用标准的四导柱模架结构，上下模座通过带铜套的导柱导套实现精准合模导向，导柱端部设置的紫色缓冲垫可在合模终了阶段吸收冲击载荷，避免上下模硬接触造成刃口崩损。送料结构采用双侧带料承托滑道设计，进料侧设置可调式定位挡块，可根据带料宽度调整夹持间隙，出料侧延伸出带密集定位孔的承托板，配合冲床配套的送料机可实现步距精准的连续送料，避免送料偏移造成的冲切尺寸超差。模具工作部分采用分层堆叠的模块化设计，凸模与凹模镶块采用快换式安装结构，当刃口出现磨损或需要切换冲切孔型时，无需拆解整套模架即可完成镶块更换，大幅减少产线换模停机时间。上下模座的安装孔位按照通用冲床的T型槽间距设计，可直接适配多数开式可倾冲床、闭式单点冲床的工作台面安装尺寸，模座厚度满足常规装夹的压板固定行程要求，无需额外加装过渡垫板。设计过程中重点考虑了废料排出的流畅性，凹模下方预留足够的落料空间，冲切产生的边角废料可顺着模座预留的斜面滑出模具区域，避免废料堆积在型腔内造成凸模折断、带料抬模等生产故障。导柱的安装位置避开了带料送进的运动路径，同时在上下模合模时不会与送料机构产生运动干涉，整套结构的闭合高度、开模行程均匹配常规中小吨位冲床的参数范围，可直接导入产线完成安装调试，投入批量生产使用。
