六孔对称式重型合页铰链结构设计

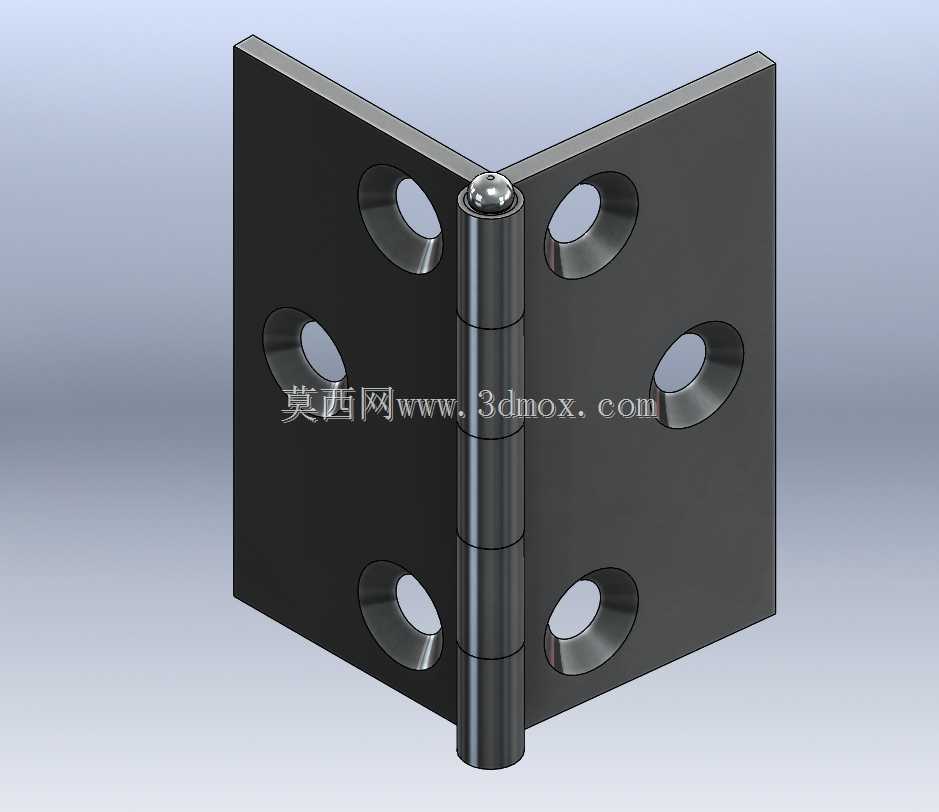

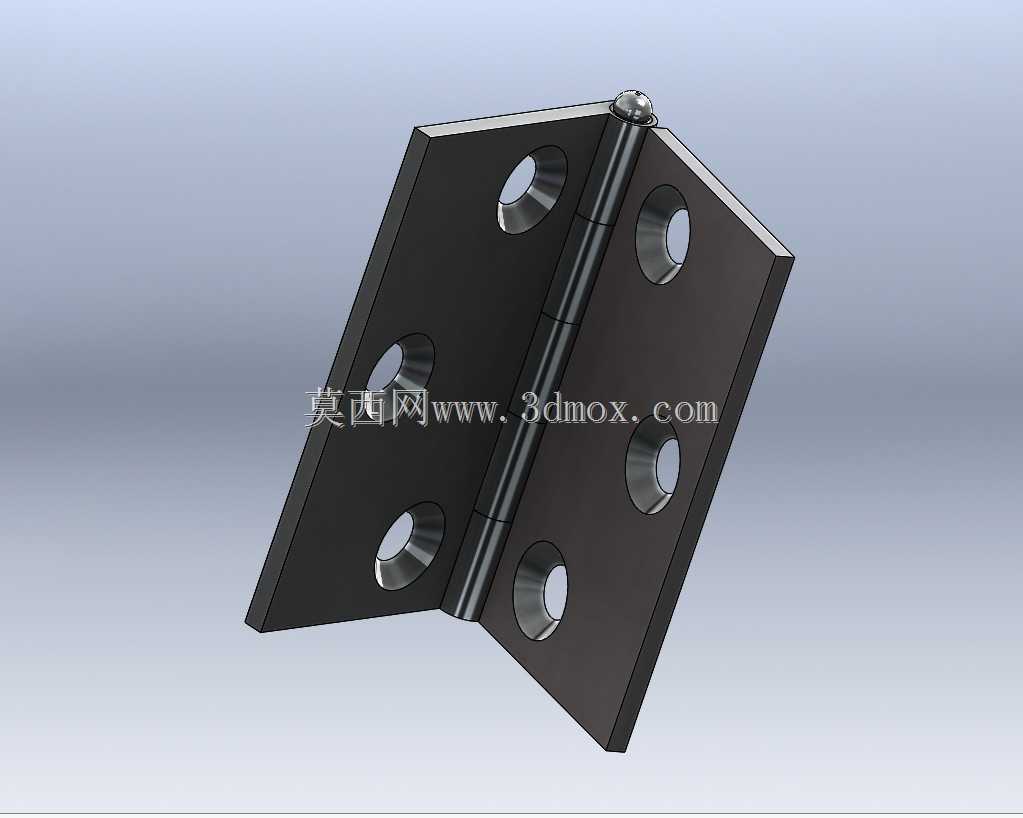

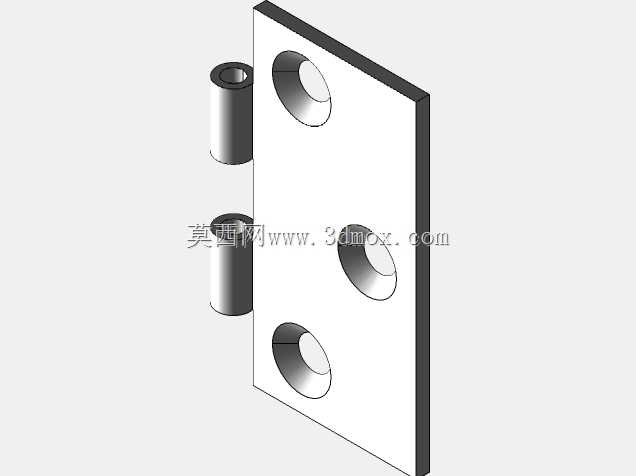

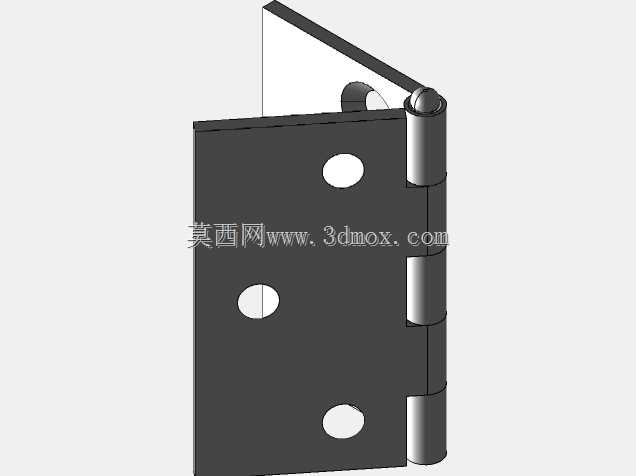

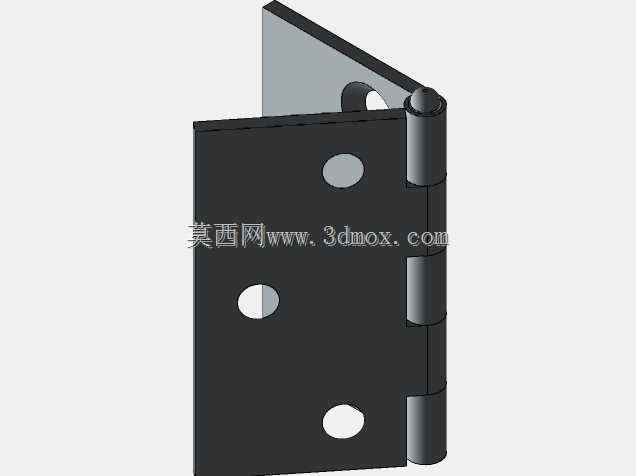

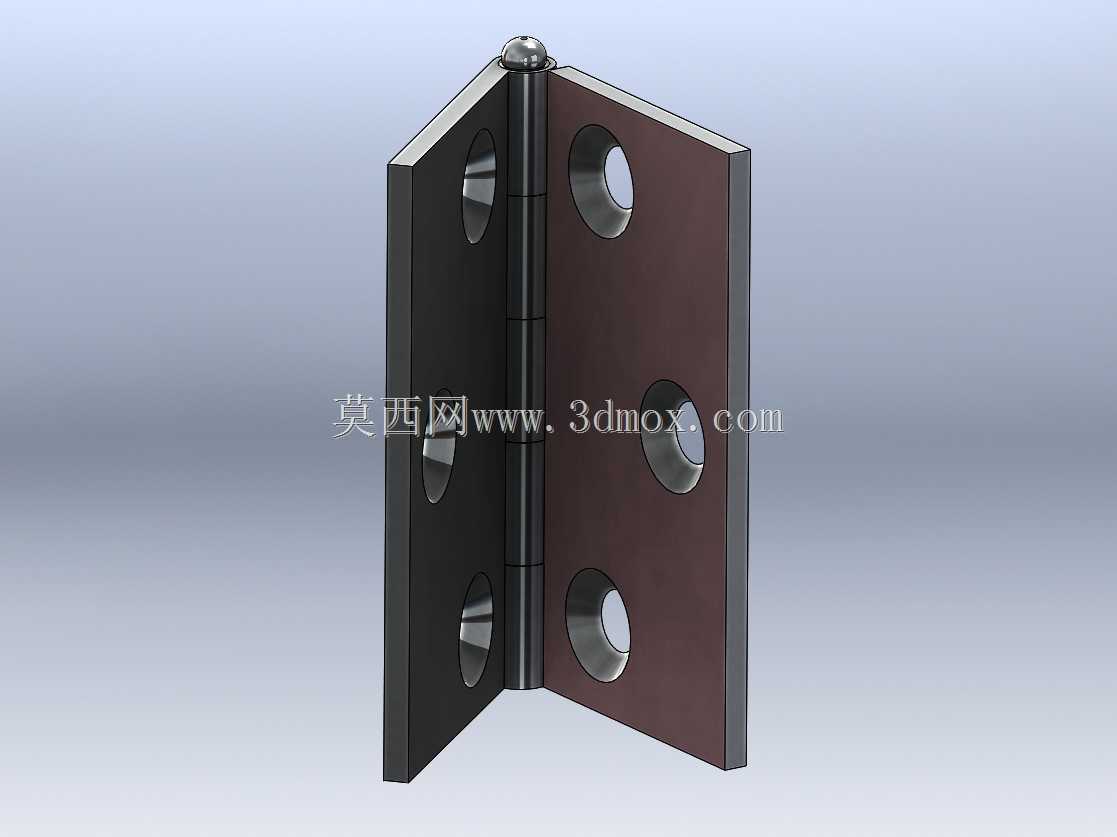

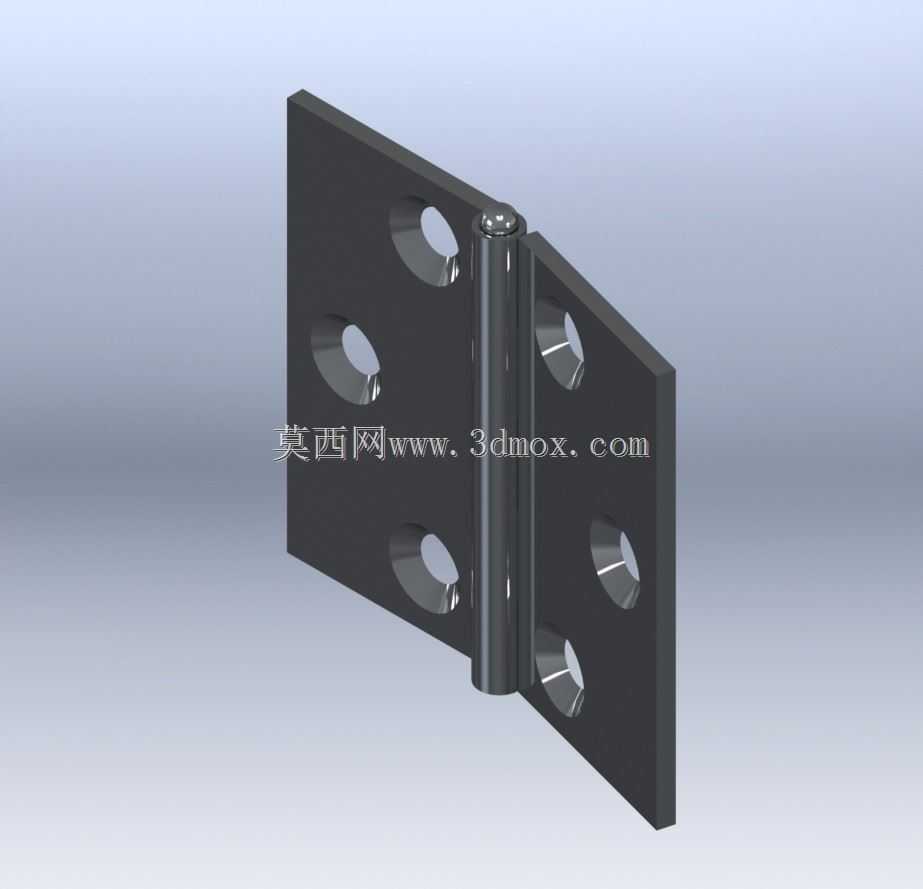

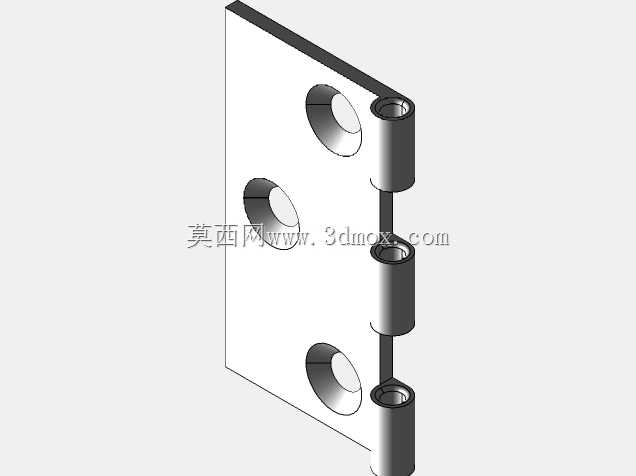

这款六孔合页的设计，首先要匹配常规工业防护门、设备检修舱门以及重型柜体门板的开合需求，在车间设备防护、仓储柜体装配、户外箱体安装等场景中都能适配。不同于普通民用合页的轻薄设计，这款合页的页片采用等厚钢板成型，每侧页片均匀排布三个沉头安装孔，孔位做了锪平处理，安装时螺丝头可以完全沉入页片平面，不会突出刮蹭门板或周边结构，同时三孔的排布沿页片长度方向等距分布，受力时能将门板的载荷均匀分散到三个固定点，避免单点受力过大导致页片变形或者固定螺丝松脱。中间的转轴部分采用卷边包轴结构，转轴内置钢珠顶珠，开合过程中能减少页片之间的转动摩擦，长期使用也不会出现转轴卡顿、异响的问题，转动阻尼均匀，门板开合到任意角度都不会出现下坠偏移的情况。设计时特意将两个页片做了对称结构处理，左右页片的安装孔位完全镜像，不管是左开门还是右开门的安装场景都能通用，不需要额外区分左右合页型号，能减少现场安装的配件选型难度。安装边界上，页片的平面度公差控制在0.1mm以内，和门板、门框贴合时不会出现缝隙，固定后不会因为贴合面不平导致门板安装歪斜，转轴的同轴度经过校核，两个页片展开到180度时平面齐平，折叠到0度时页片侧面完全贴合，不会出现干涉卡滞。页片的边缘都做了倒角去毛刺处理，安装和后期维护时不会划伤操作人员，整体结构没有多余的冗余设计，所有的结构特征都服务于承重、转动、固定这三个核心功能，在满足承重要求的前提下尽可能控制了整体重量，不会给门板带来额外的载荷负担。日常使用中，这类合页可以承受中等重量的金属门板反复开合，转轴部分的耐磨设计能保证上万次开合后依然保持转动顺畅，不会出现松旷的问题，沉头孔的深度也经过匹配计算，适配常规的沉头机丝或者自攻螺丝安装，不需要额外定制特殊规格的紧固件，现场装配时可以直接使用标准件完成固定，降低装配的物料成本和时间成本。
