多工序集成式小型加工操作设备

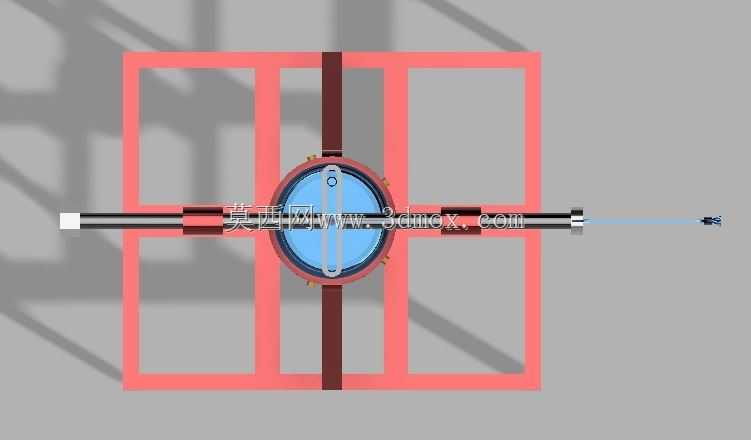

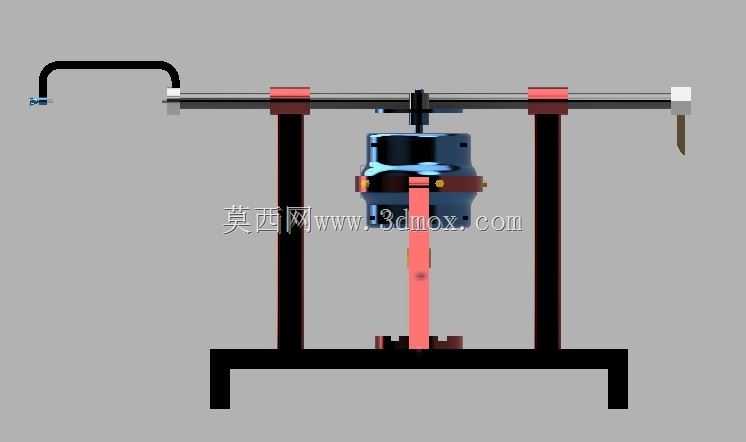

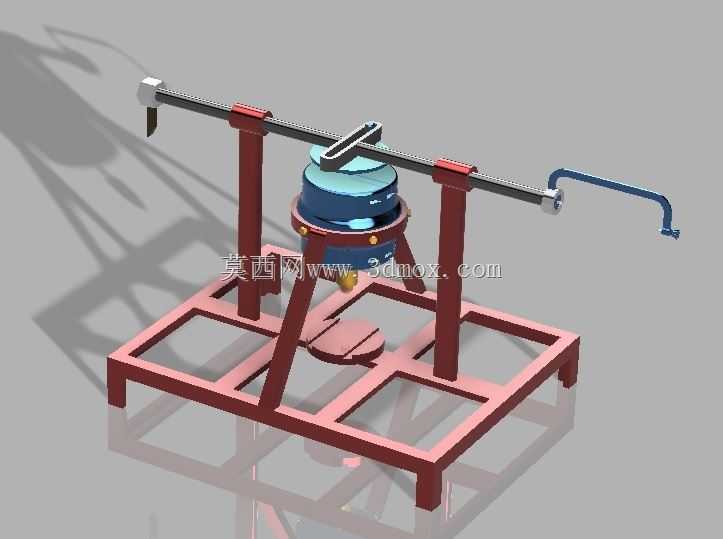

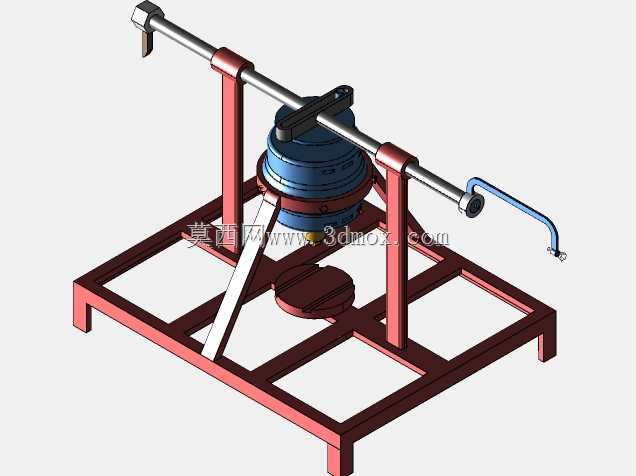

在小型五金件加工、教学实训、维修作坊这类对设备占地要求高、加工工序分散的场景里，这类集成多工序的操作设备能很好适配零散加工的需求，不用在多台单功能设备间反复转运工件，减少工序间的装夹找正时间。从结构设计来看，底部采用框架式方管焊接机架，四条支脚预留了安装固定孔位，整体安装边界控制在小尺寸范围内，不需要专门的大型设备基础，普通硬化地面打膨胀螺栓即可固定安装，机架上方的横梁采用双支撑立柱结构，保证横向滑杆的刚度，避免加工过程中出现挠曲变形影响加工精度。设备核心的功能集成在中部的回转工作座上，横向布置的滑杆可带动加工头沿水平方向移动，一端设置切割工位，另一端搭配钻孔执行端，中部回转座可切换成型加工工位，操作人员通过侧方的手动摇柄即可控制滑杆进给，不需要复杂的电控系统，维护门槛极低，适合没有专业电工值守的小型加工场景。设计时没有采用复杂的数控传动结构，全部采用手动机械传动，一方面控制了设备整体制造成本，另一方面也降低了故障概率，各个加工工位的切换通过中部回转座的定位销实现，工位切换后能自动锁止，避免加工过程中出现工位偏移。机架底部的框架结构预留了足够的工件操作空间，加工时产生的切屑可以直接从框架间隙落入下方的集屑槽，不会在台面积攒影响操作，横向滑杆的两端设置了硬限位块，防止操作时滑杆脱出支撑座造成安全隐患。这类设备的加工对象以小型薄金属件、非金属板材为主，单次装夹即可完成工件的边缘切割、压型成型、定位钻孔三道核心工序，相比传统单工序分散加工，能减少至少两次重复装夹的误差，对于小批量定制加工的场景来说，加工效率提升明显，同时设备整体没有外露的高速传动部件，操作安全风险更低，适合实训教学场景下学员操作练习，也适合乡镇维修网点、小型五金加工户用来处理日常零散的加工需求，不需要投入多台单功能设备的采购成本，也不需要占用过大的厂房空间。
