BITEC SGM-906直柄模具磨床结构设计

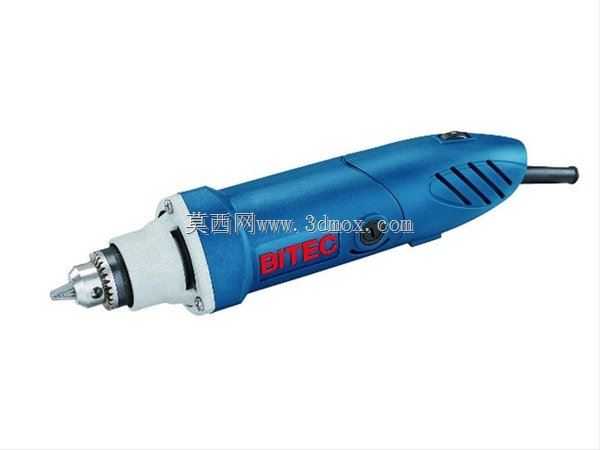

在模具制造车间的修模工位、小型五金零件的精密去毛刺工序中，这类直柄式模具磨床是一线操作师傅离不开的手持加工工具，不同于固定式磨床的大加工行程限制，手持直磨床可以灵活伸入模具型腔的狭窄区域、零件的内孔交线位置，完成铣削加工后残留刀纹的抛光、飞边的打磨、局部余量的修除作业，覆盖从注塑模具浇口余料修整到五金冲压件焊疤打磨的多类场景。这款BITEC SGM-906直磨床的结构设计充分考虑了手持作业的操作习惯，机身采用符合人体工学的流线型圆柱造型，握持区域的直径适配成年男性手掌的抓握范围，长时间握持作业不易产生过度疲劳，机身表面的散热槽沿轴向排布，在连续高负载打磨作业时可以快速导出内部电机产生的热量，避免电机过热导致的功率衰减甚至烧损问题。前端输出端的结构做了强化设计，端盖安装尺寸比同类型常见的直磨机更大，可适配标准3/4 24 UNF规格的卡盘，夹持范围覆盖6.5毫米到10毫米的磨柄直径，既可以安装小直径的硬质合金旋转锉做精细型腔修磨，也可以换装大直径的砂轮磨头做较大面积的平面打磨，卡盘的锁紧结构采用齿轮式夹头设计，装夹磨头时的同轴度控制精度更高，高速旋转时的抖动量更小，能有效提升打磨面的表面质量，同时降低作业时的震动对手腕的损伤。机身内部的动力传递路径做了同轴度优化设计，电机输出轴与夹头安装轴的同轴度公差控制在极小范围内，高速运转时的动平衡表现优异，不会出现异常偏摆导致的磨头断裂风险。机身尾部的电源线出线位置做了防弯折护套设计，在作业过程中频繁拖拽、弯折电源线时，不会出现线芯断裂的问题，提升设备在复杂车间环境下的使用寿命。从安装适配的角度看，这款直磨床除了手持作业外，也可以通过配套的固定夹具安装在简易工作台上，作为小型固定式磨头使用，完成小零件的定点磨削加工，机身的外径尺寸统一，适配市面上常见的直磨机固定支架的装夹范围，不需要额外定制转接夹具就能完成固定安装。在实际选型适配时，需要注意其夹头的夹持范围，针对不同的加工需求选择对应柄径的磨具，同时其机身长度适合在深度不超过200毫米的型腔内作业，过深的型腔需要搭配加长杆附件使用，整体结构设计兼顾了手持操作的灵活性和固定安装的适配性，能够满足模具修配、五金加工等多场景的精密磨削需求。
