车载便携电动液压顶升工具结构设计

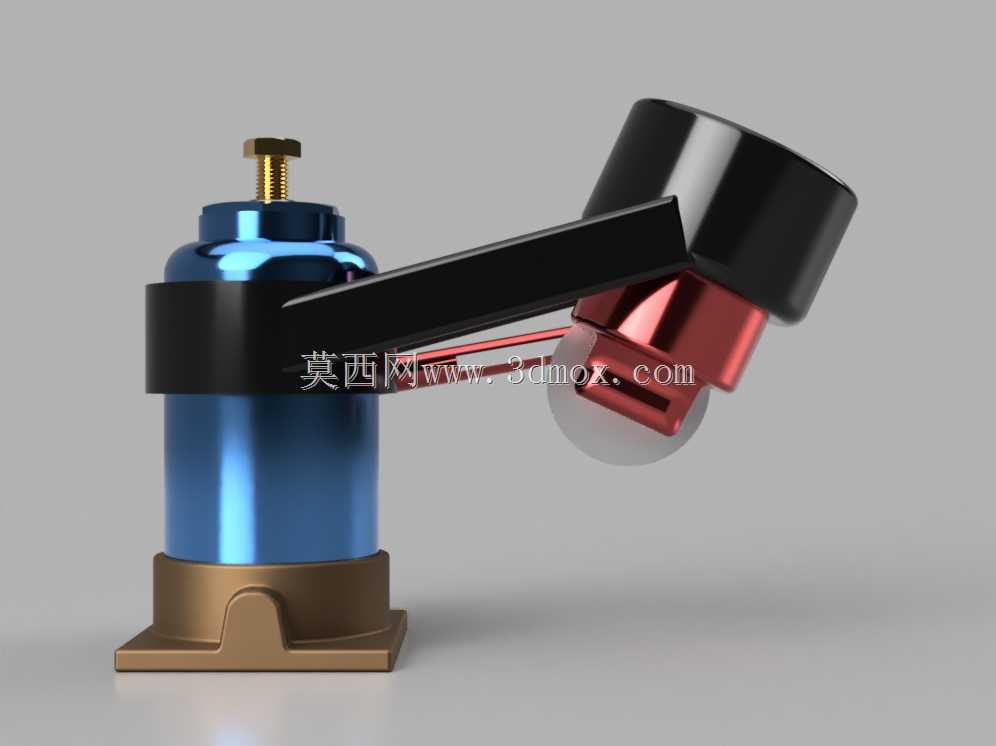

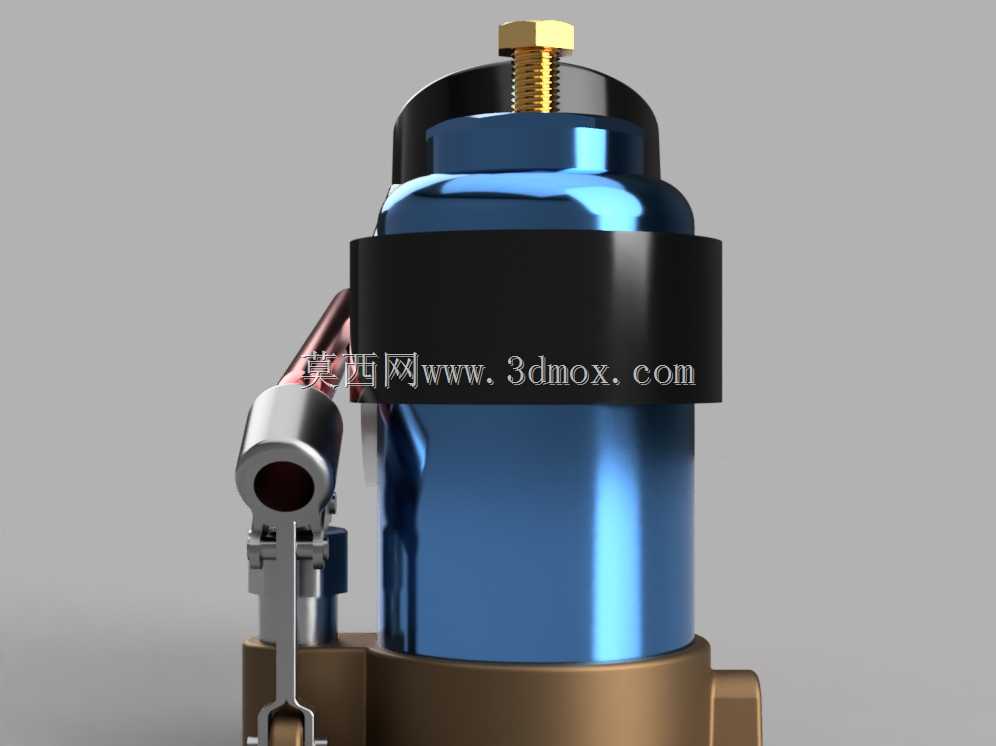

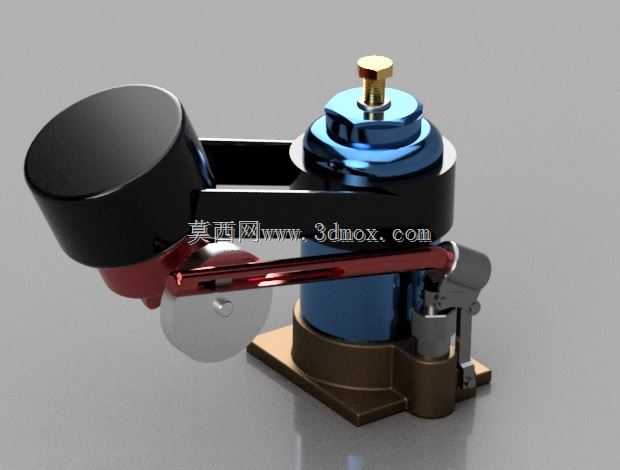

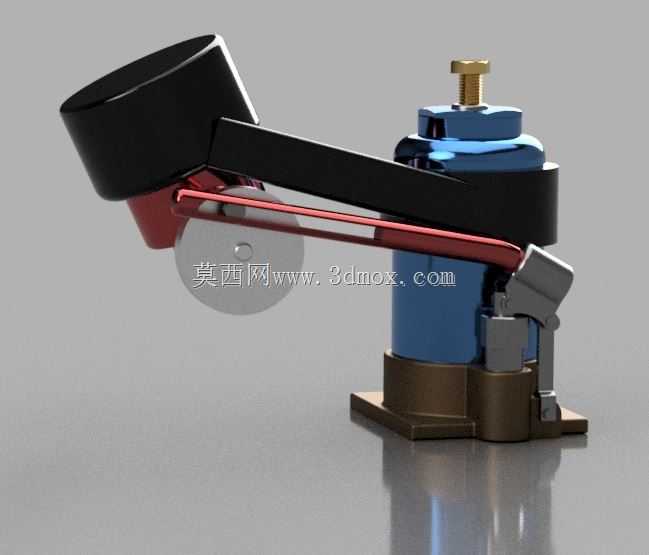

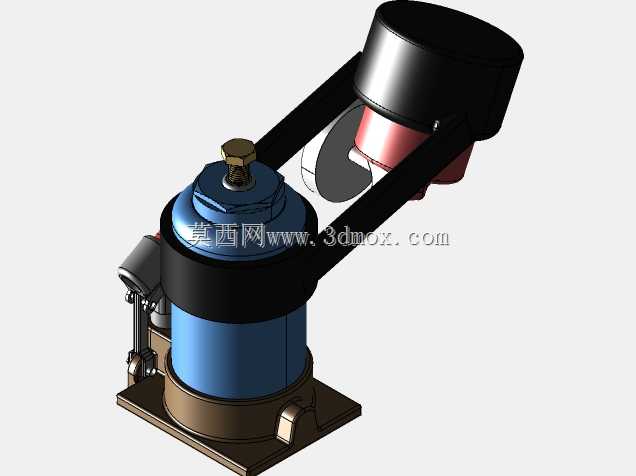

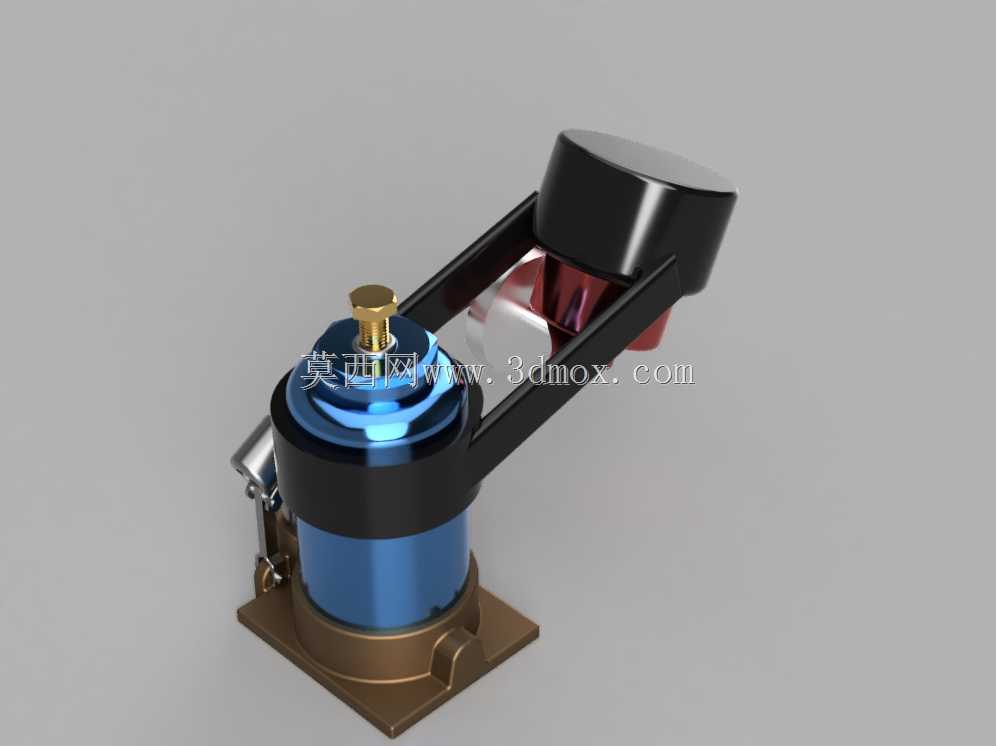

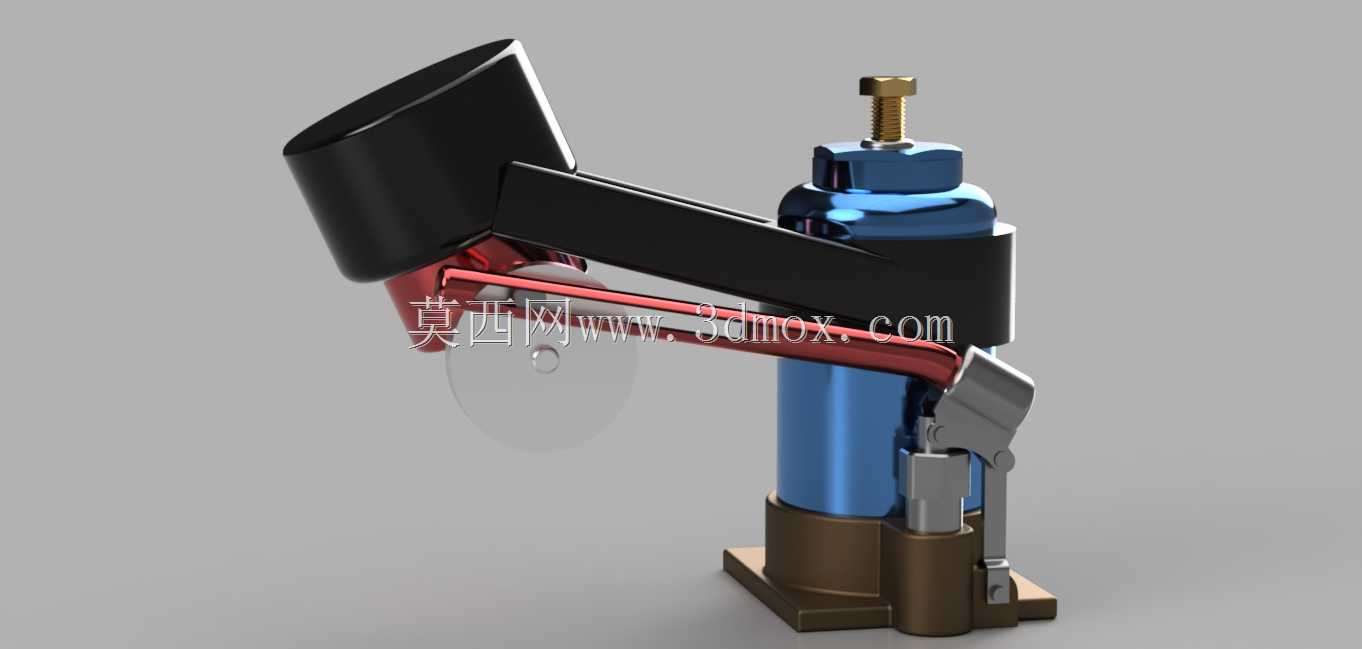

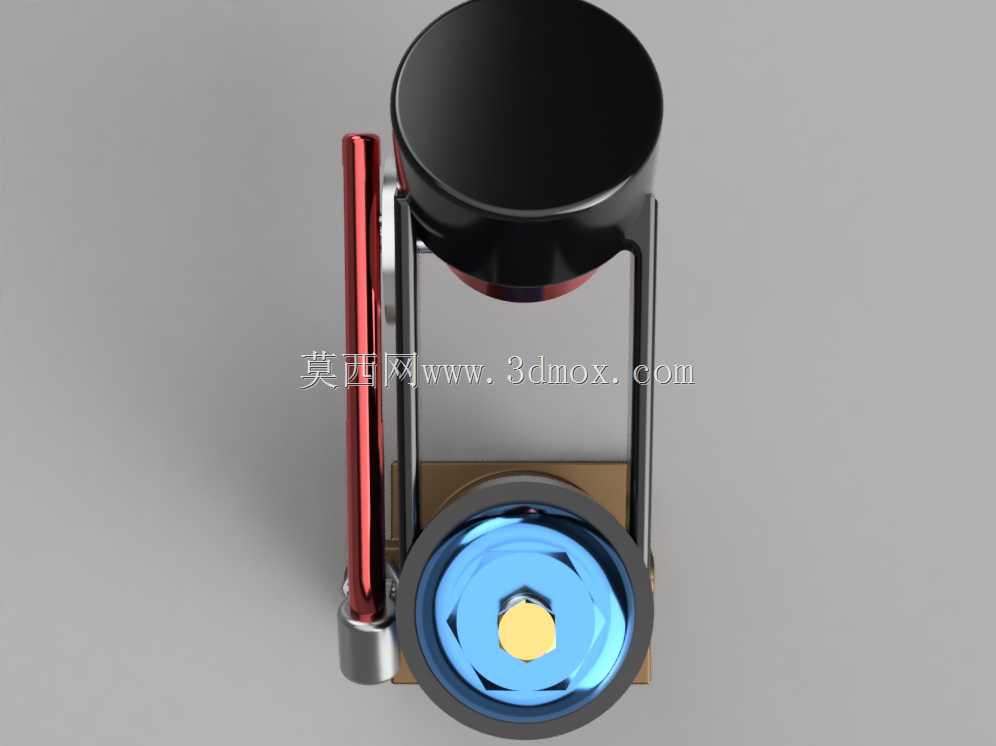

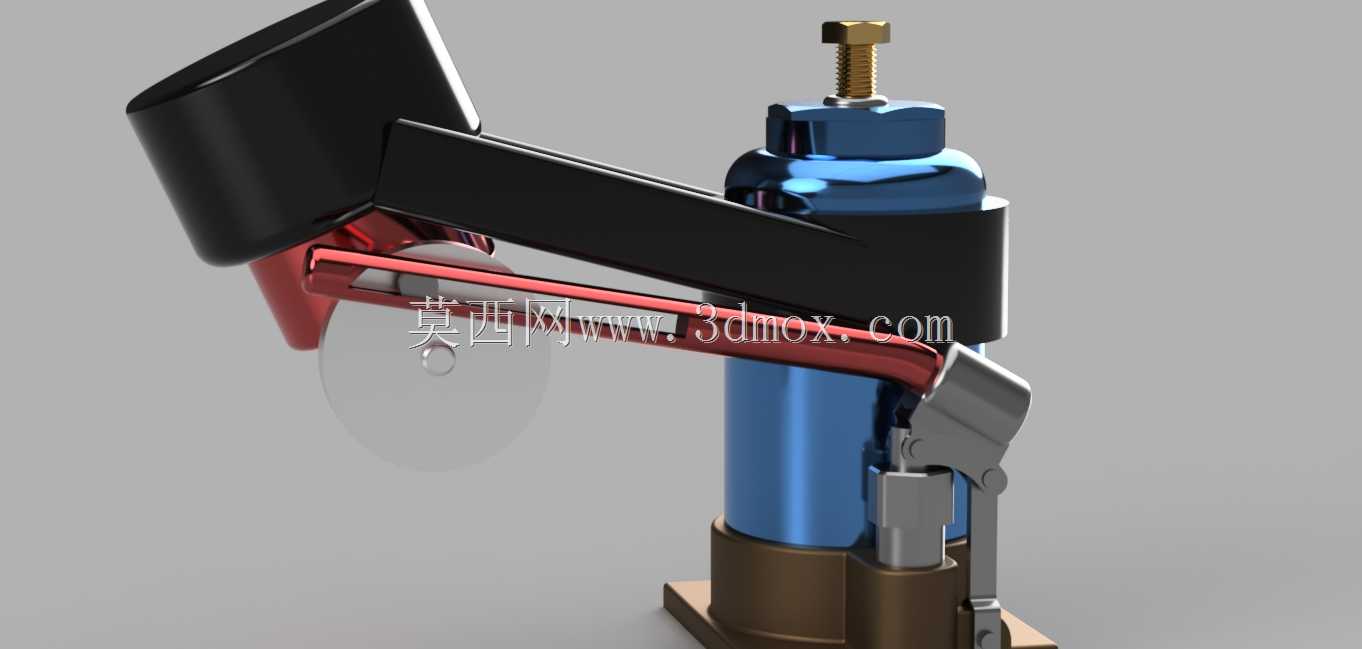

日常车辆维保场景中，传统手动液压千斤顶需要反复压动操作杆，在泥泞、低温的户外换胎场景下操作费力，且单趟顶升行程有限，反复调整支点位置容易带来作业风险，这款电动液压顶升结构正是针对这类痛点做的优化设计。从结构布局来看，整套机构将驱动单元、液压柱塞缸、顶升支撑臂做了集成化排布，驱动模块采用偏心连杆结构替代传统手动压杆，动力输入后通过偏心轮带动柱塞做往复泵油动作，不需要人工反复施力按压，作业时只需要接通车载电源即可完成自动顶升，单趟顶升行程覆盖家用轿车、轻型SUV的底盘离地间隙区间，不需要中途反复调整支撑垫块位置。设计阶段重点考量了狭小空间的安装适配性，整体底座采用加宽的低重心支撑结构，底座接触面积比传统手动款提升近四成，在非硬化路面作业时能有效分散接地压力，避免顶升过程中出现底座下陷、侧倾的风险；顶升臂的铰接点做了受力优化，将最大受力点布置在靠近主缸体的位置，减少悬臂段的弯矩载荷，臂体采用变截面结构，在保证结构强度的前提下尽可能压缩整体收纳尺寸，收纳状态下可以直接放入车辆后备箱的工具储物槽，不会占用过多行李空间。液压回路部分集成了单向阀与溢流保护结构，当顶升载荷超过额定阈值时溢流阀会自动开启泄压，避免超负载运行损坏密封件或者结构件；卸荷阀采用旋钮式结构，下降过程中可以通过旋转开度控制回油流量，实现顶升臂的缓慢匀速下降，避免突然回落造成被支撑物件磕碰。实际作业时，整套设备的操作边界覆盖了私家车辆换胎、户外轻型设备顶升调平、小型机修工位的部件抬升等场景，不需要额外搭配辅助动力源，相比手动款作业效率提升明显，同时结构上保留了应急手动操作接口，在电源亏电的特殊情况下依然可以通过外接压杆完成顶升作业，兼顾了电动操作的便捷性与手动结构的可靠性。外形尺寸上，收纳状态下整体高度控制在普通家用车侧裙离地间隙以内，不需要探身到车底过多位置即可完成支点对位，顶升头采用带防滑齿的可调结构，可以适配车辆底盘的加强筋、顶升支点等不同接触位置，避免顶升过程中出现打滑移位的问题。
