北川QJR08快速颚板更换三爪卡盘结构

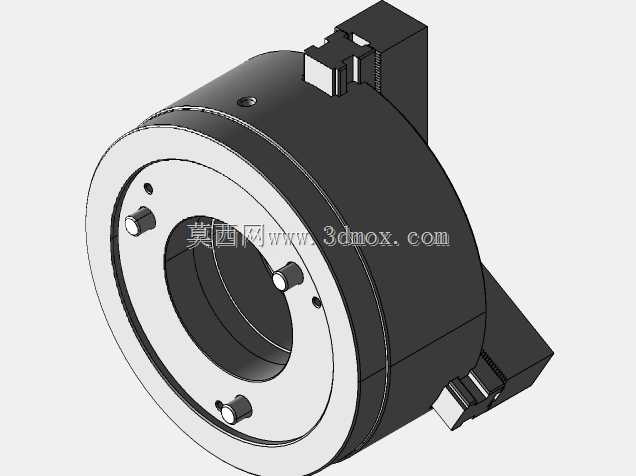

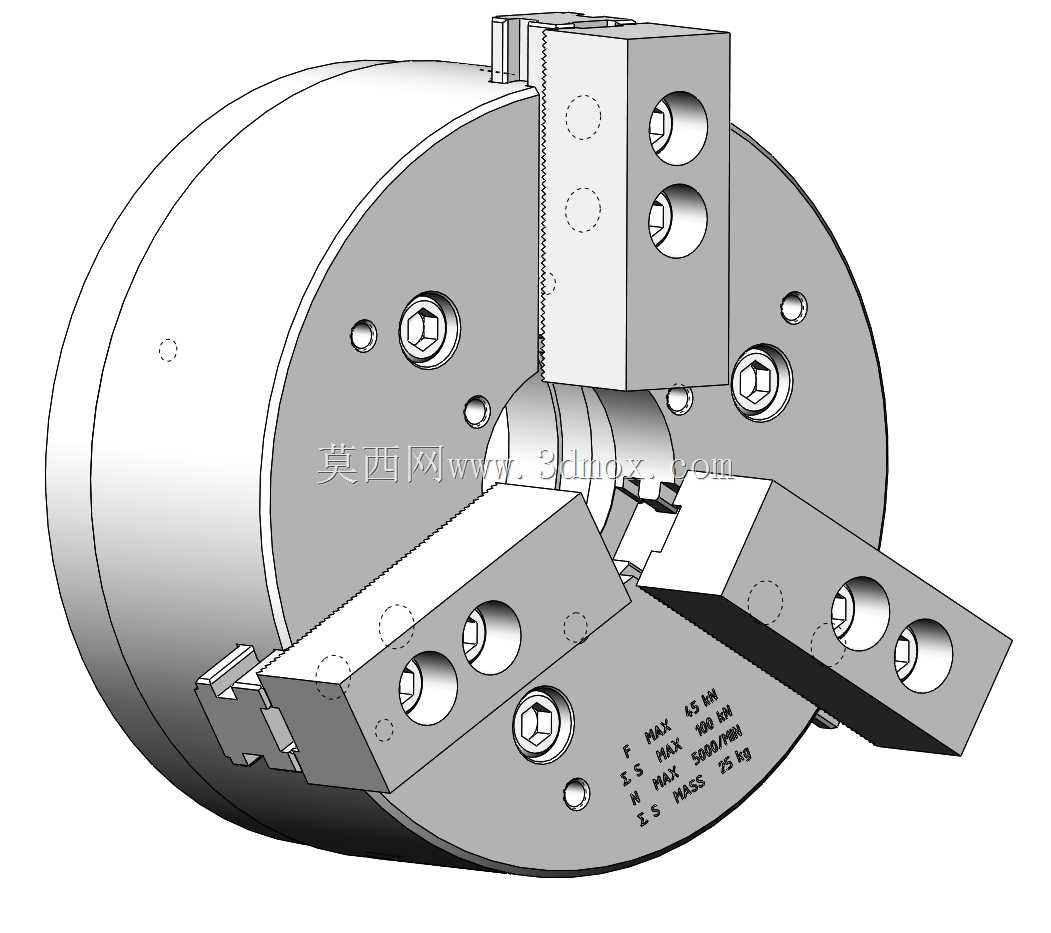

这款快速颚板更换卡盘主要适配普通卧式车床、数控车床的主轴端装夹需求，也可搭配回转工作台用于铣床、磨床的圆形工件夹持工序，在中小批量多品种加工场景下，能大幅缩减换产时的卡爪调整、更换耗时。从结构设计来看，卡盘本体采用高强度合金铸铁整体铸造成型，盘面做了时效去应力处理，避免长期高速回转下出现形变偏移，盘体上的三个滑座沿圆周120°均布，配合内部的平面螺纹传动结构，转动卡盘钥匙即可驱动三个卡爪同步径向移动，实现工件的自动定心，定心精度可控制在0.02mm以内，满足常规回转类零件的加工同轴度要求。和普通三爪卡盘不同的是，这款卡盘的颚板采用快拆式连接结构，卡爪基座上设置了定位销与快锁楔块，更换颚板时无需拆解整个卡爪组件，只需按压锁止扣即可快速卸下原有颚板，换装对应规格的硬爪、软爪或异型夹持块，全程无需额外调整卡盘内部结构，单组颚板更换耗时可控制在1分钟以内，适配不同直径、不同夹持面形态的工件装夹需求。盘体端面标注了额定最大夹持力、最高允许回转转速、最大允许工件质量等参数边界，安装端采用标准短锥连接结构，可直接适配对应规格的车床主轴法兰，安装时只需将卡盘锥面与主轴锥孔贴合，锁紧后端连接螺栓即可完成装夹，无需额外做同轴度校正。卡爪上的安装孔采用标准化孔距设计，可兼容同系列不同规格的颚板配件，颚板夹持面做了淬硬处理，硬度可达HRC55以上，长期夹持带氧化皮的毛坯件也不易出现磨损凹陷，软爪适配位预留了镗削余量，用户可根据待加工工件的实际直径自行镗修夹持弧面，进一步提升装夹贴合度，降低薄壁工件装夹变形概率。盘体上设置了多个减重孔与润滑注油孔，日常维护时可通过注油孔向内部平面螺纹、滑座配合面注入润滑脂，减少传动部件磨损，延长卡盘使用寿命，侧面的配重平衡结构经过动平衡校正，在最高额定转速下回转时无明显振动，可适配高速精加工工序的装夹要求。
