工业传动用滚子衬套链条结构设计

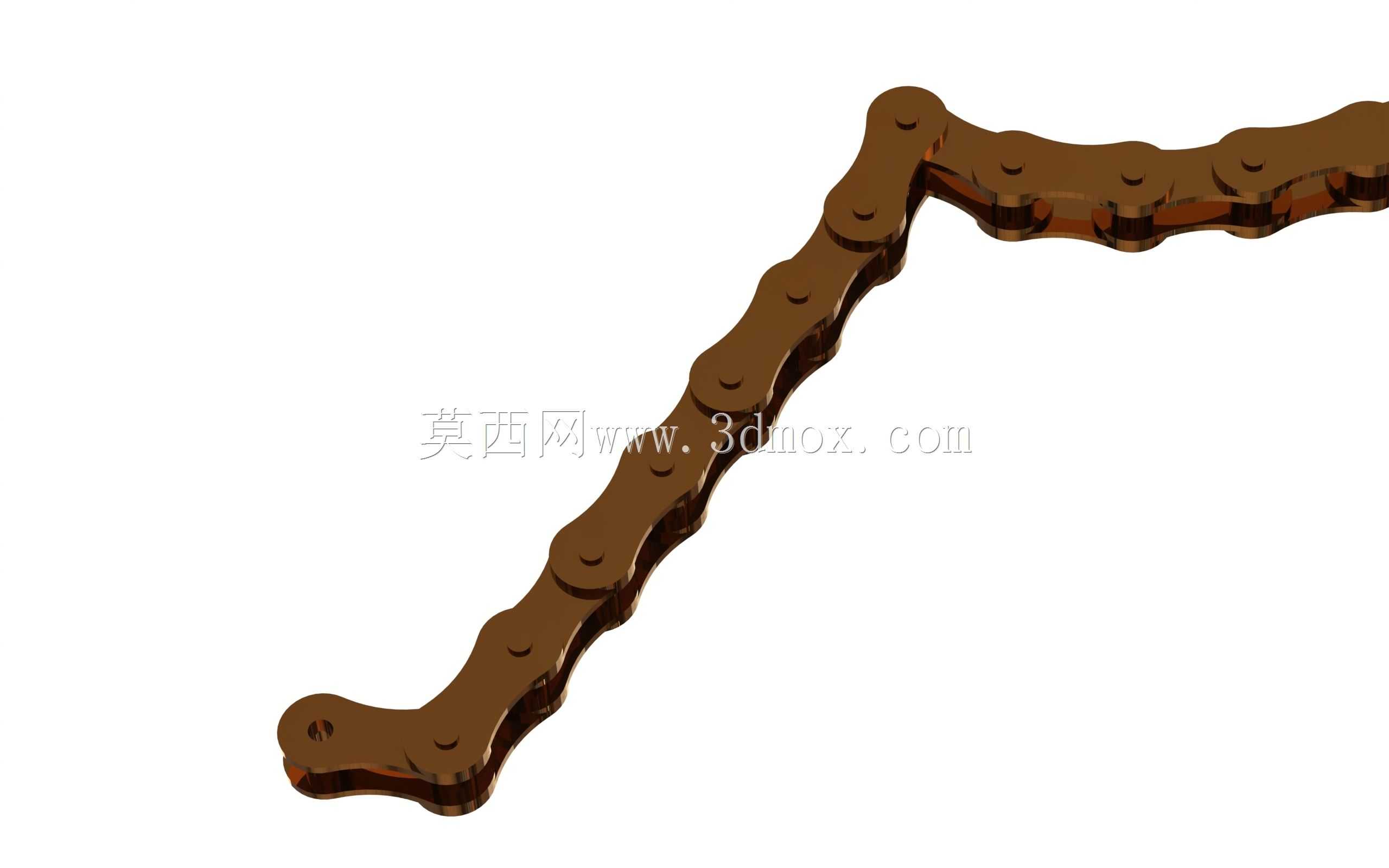

在各类需要长距离传递动力、输送工件的机械场景中，滚子衬套链条是应用范围极广的挠性传动部件，从车间里的连续输送线、金属加工环节的拉丝拉管设备，到印刷生产线的纸张进给机构，再到路面常见的摩托、自行车动力传递结构，都能看到这类链条的实际应用。和齿轮传动相比，它能适应两轴中心距更大的布局需求，不会因为轴距过长导致齿轮结构尺寸失控，同时在低速重载工况下，相比带传动能提供更稳定的传动比，不会出现打滑丢转的问题，日常维护也仅需定期润滑、检查销轴磨损即可，运维成本远低于同功率等级的其他传动结构。

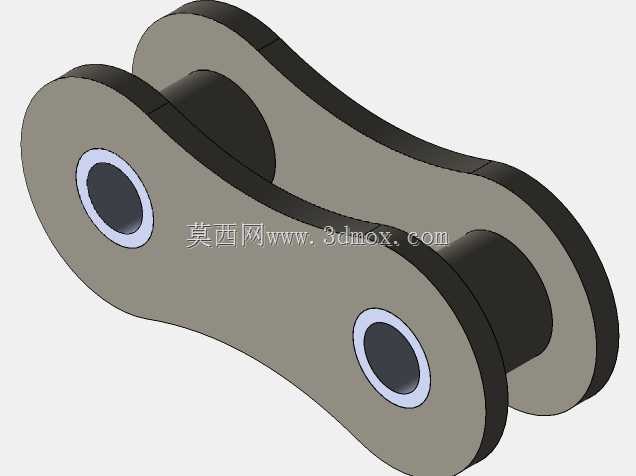

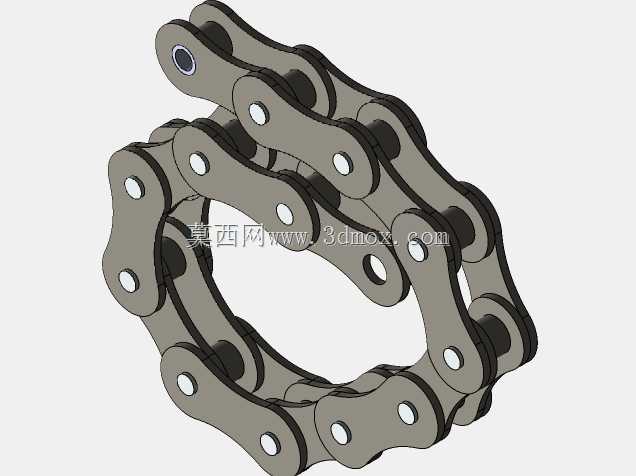

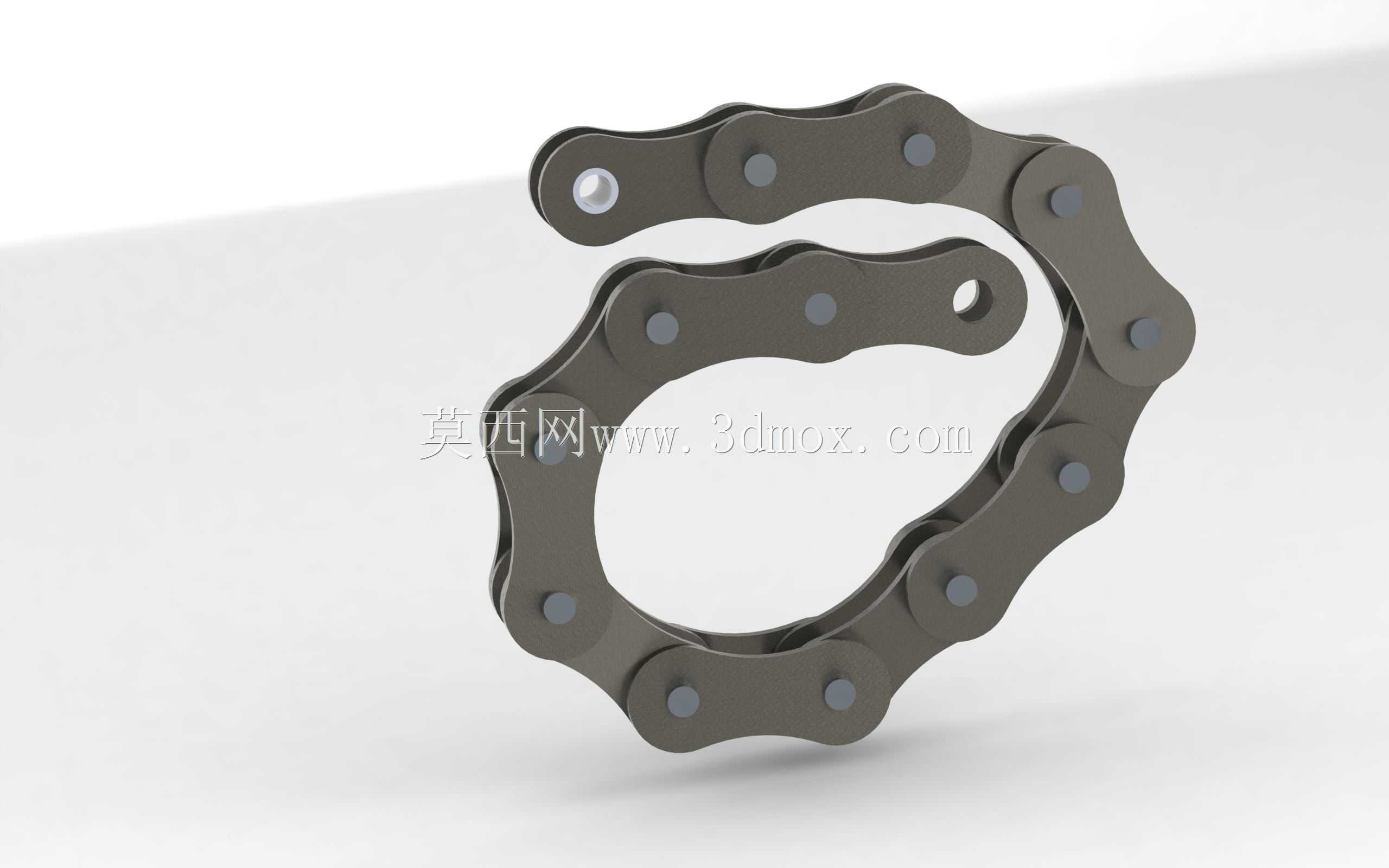

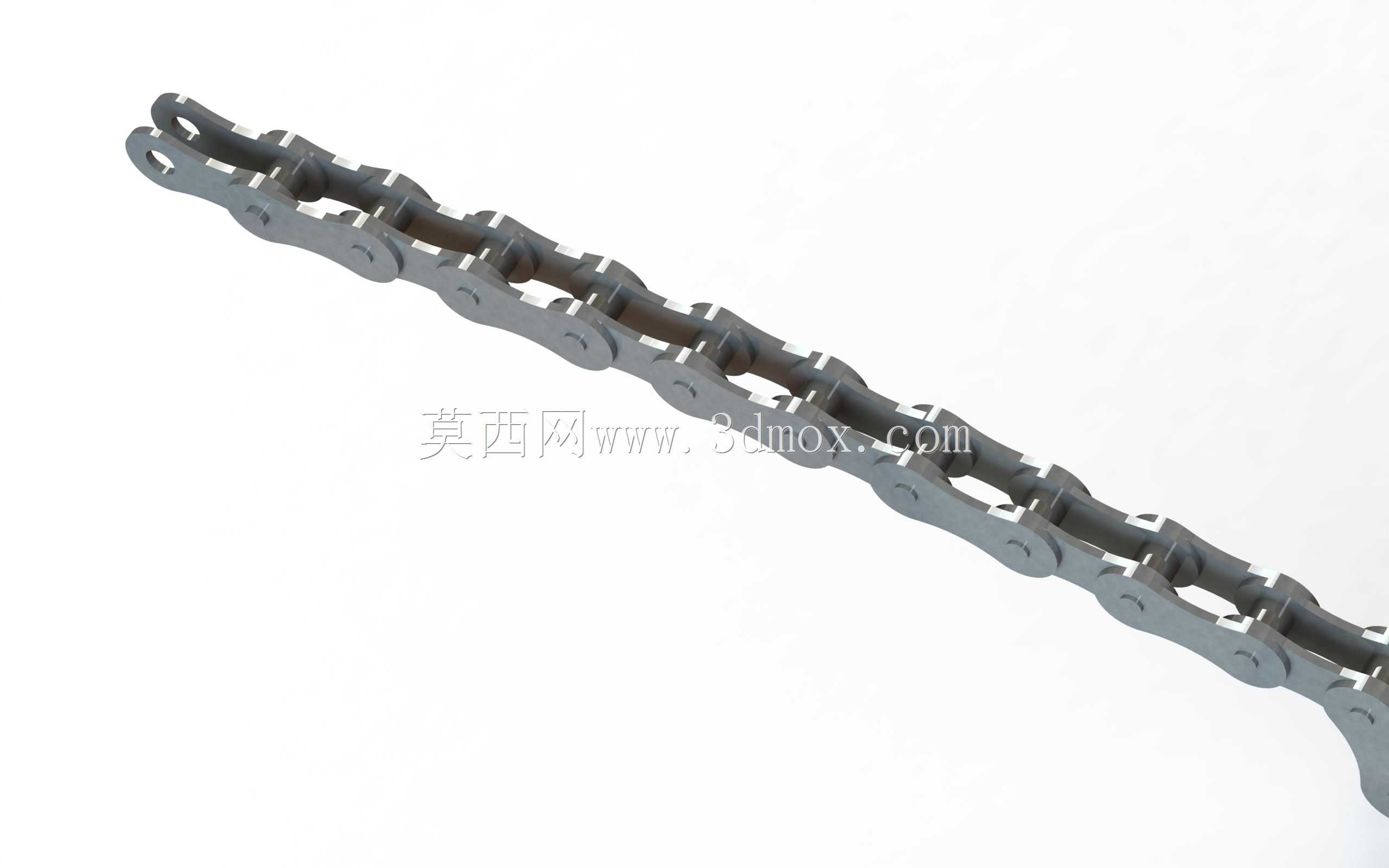

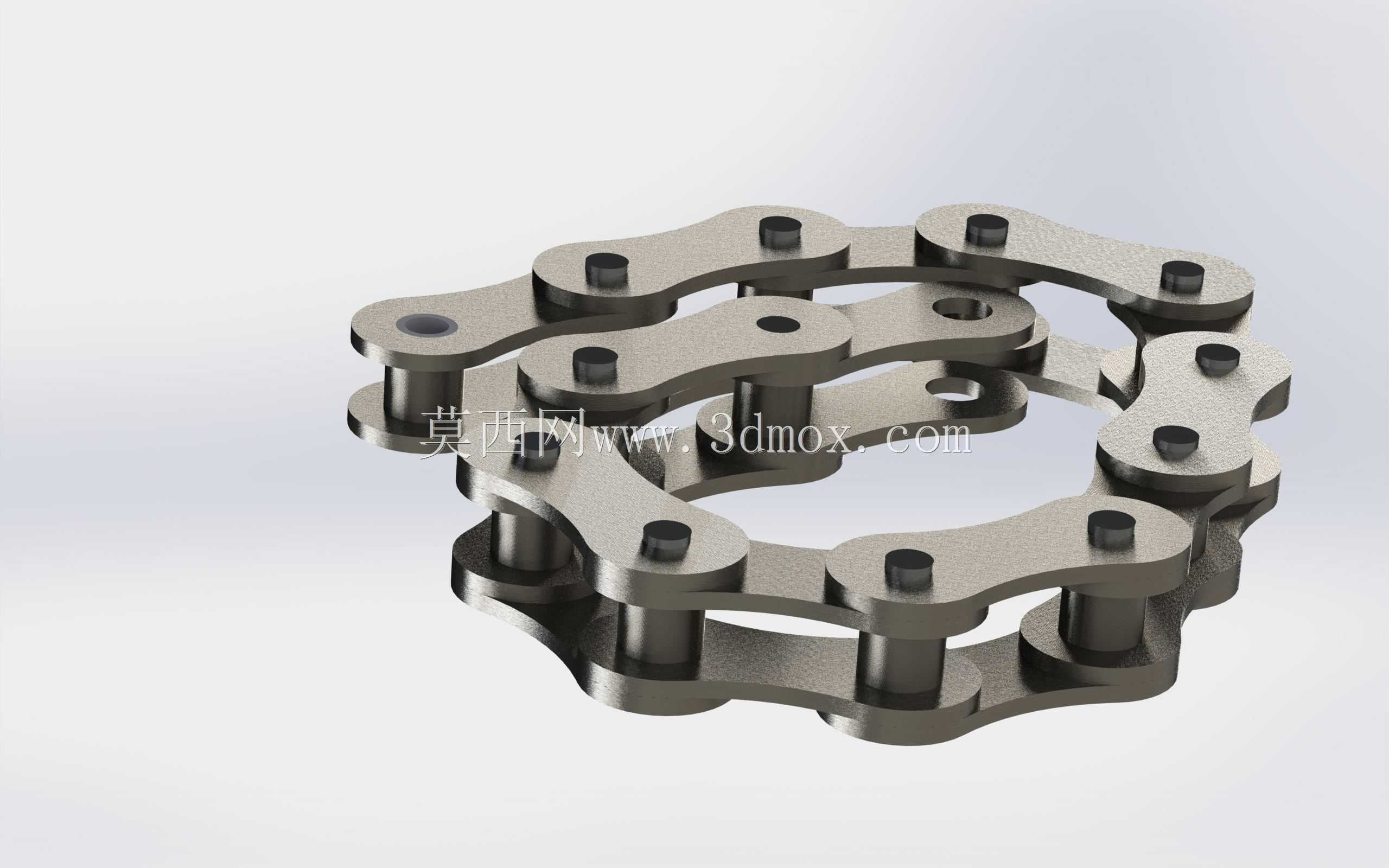

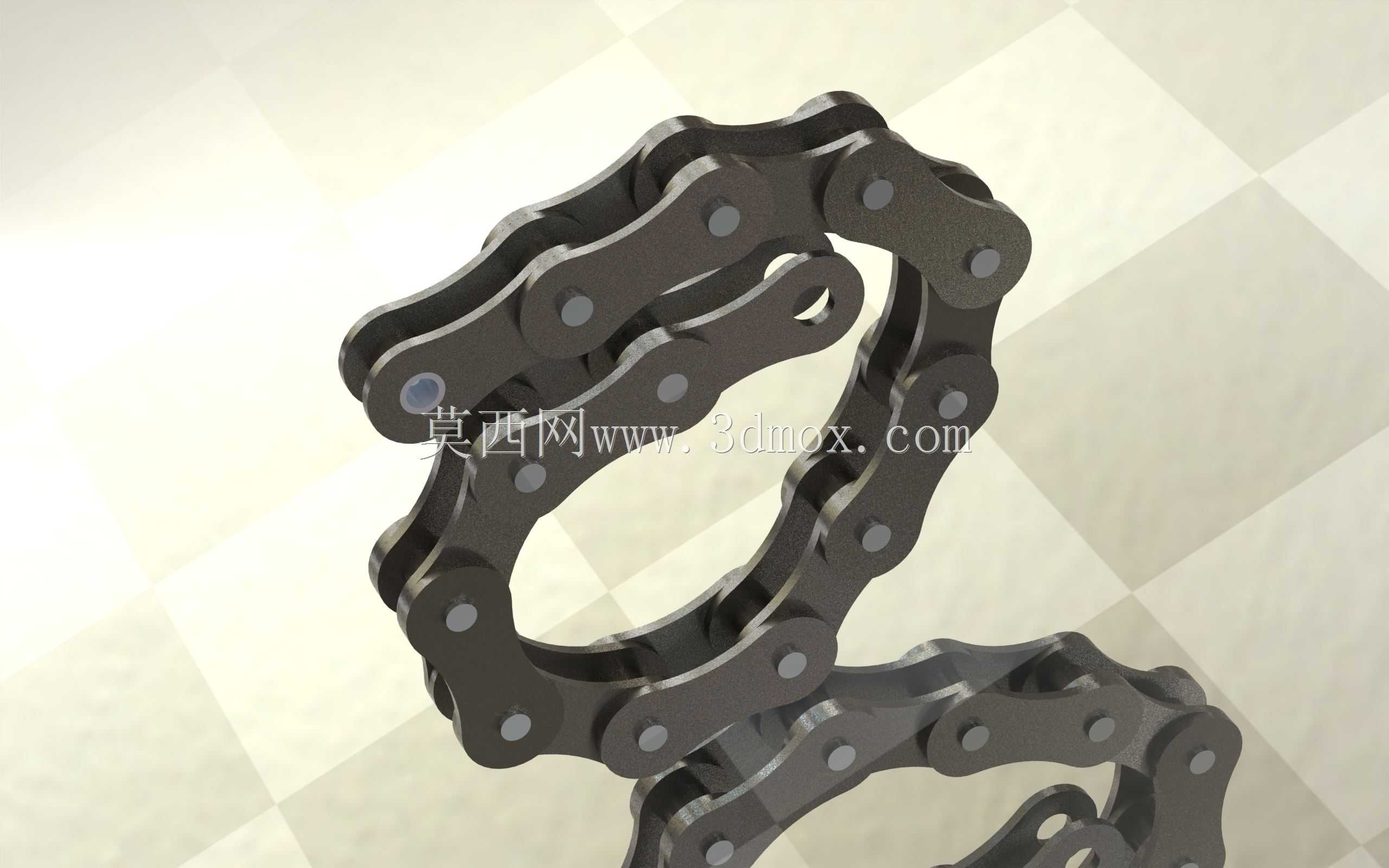

设计这类链条时，首先要明确使用场景的载荷边界：如果是输送机用的输送链条，需要额外考虑链板上安装附件的承载能力，销轴的抗剪切强度要匹配输送物料的总重量，同时衬套和滚子之间的间隙要预留粉尘环境下的容污空间，避免车间里的金属碎屑、粉尘卡入转动副导致卡滞；如果是车辆动力传动用的链条，要重点控制链节的节距公差，保证和链轮啮合时的冲击最小，降低高速运转下的振动和噪音。从结构细节来看，每一节链条由外链板、内链板、销轴、衬套、滚子五个核心零件组成，外链板和销轴过盈压装形成固定的外链节，内链板和衬套过盈压装形成内链节，滚子空套在衬套外侧，和链轮齿啮合时滚子可以自由转动，把滑动摩擦转化为滚动摩擦，大幅降低啮合过程的磨损量。

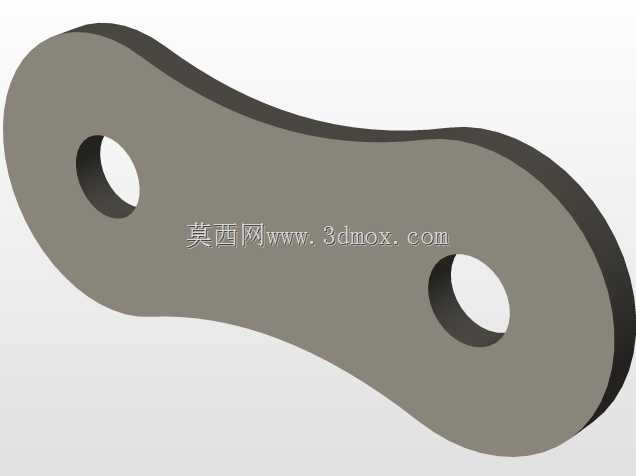

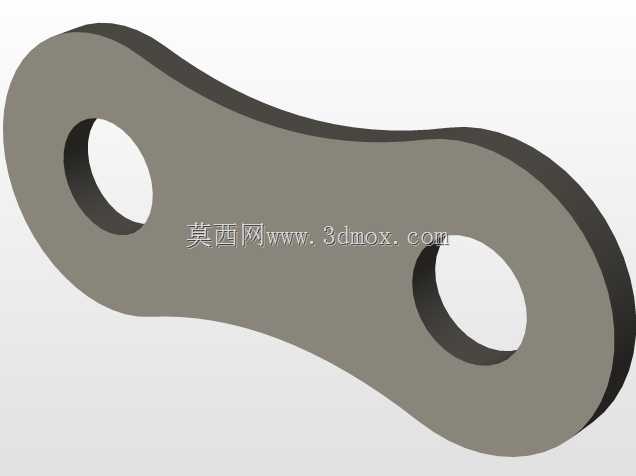

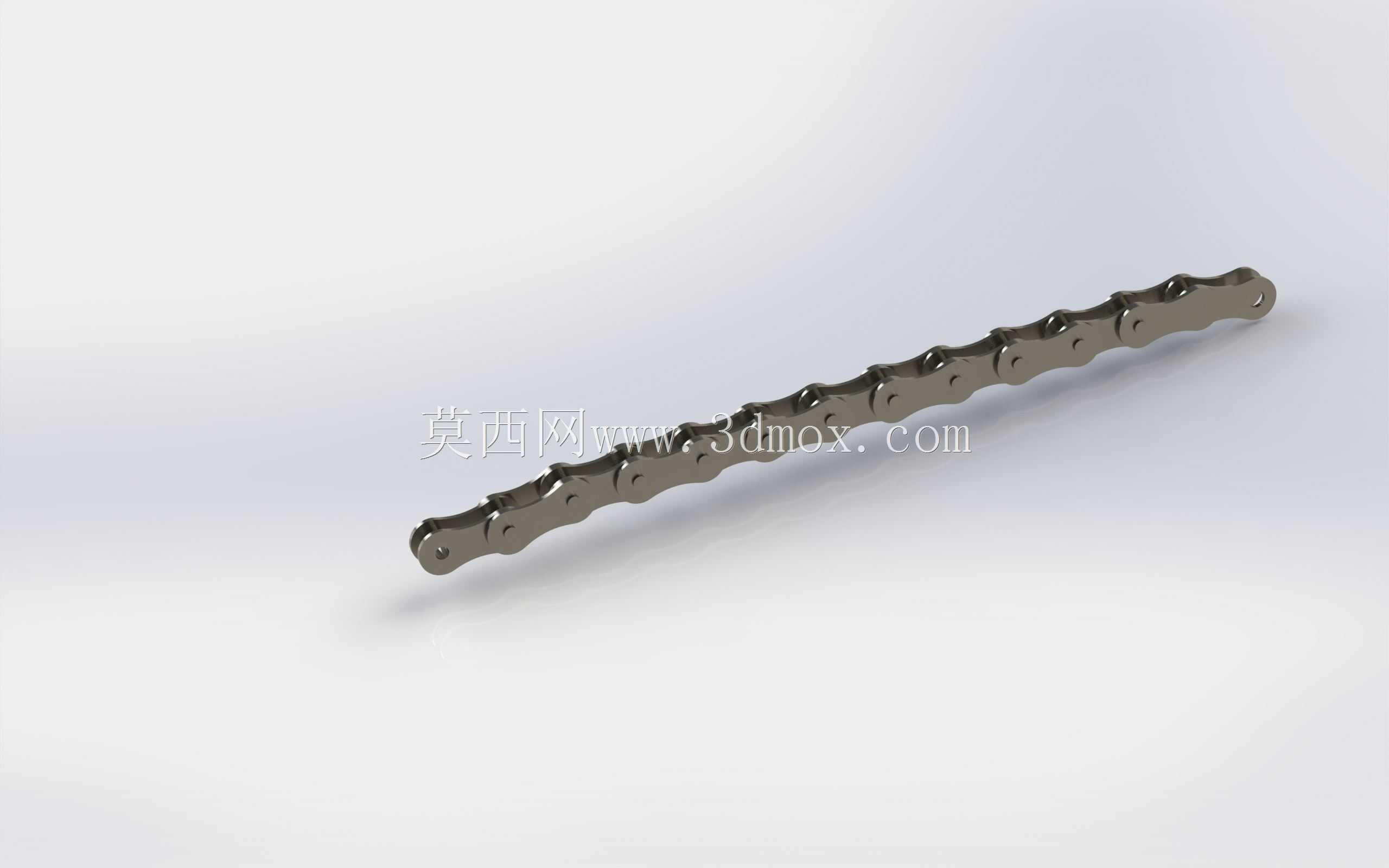

安装这类链条时，要注意两轴的平行度偏差不能超过允许范围，否则会导致链条单侧偏磨，大幅缩短使用寿命；初始张紧度要根据中心距调整，垂直布置的传动结构张紧力要略大于水平布置的结构，避免运转过程中链条脱链。设计建模过程中，链板的外形采用了等强度的8字形结构，在保证链板抗拉强度的前提下，尽可能降低链节的整体重量，减少运转过程的惯性冲击；销轴的两端采用铆接结构，保证外链节不会在交变载荷下松脱，衬套的长度略窄于内链板的内侧间距，避免内链节转动时出现卡滞。不同节距的链条对应不同的功率传递范围，建模时要严格匹配对应链轮的齿形参数，保证链节能顺利啮入啮出，不会出现顶齿、跳齿的问题，同时要预留链条磨损后的张紧调节行程，通常中心距的调节量不小于两个链节的长度，方便后期磨损后调整张紧度，不需要提前拆除链节。
