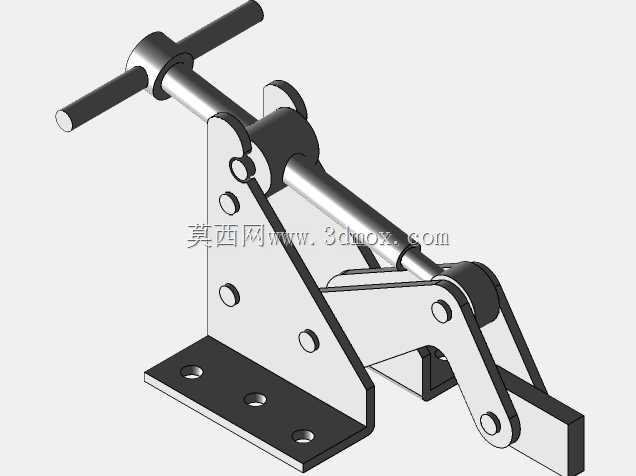

手动杠杆式工装夹紧机构三维结构

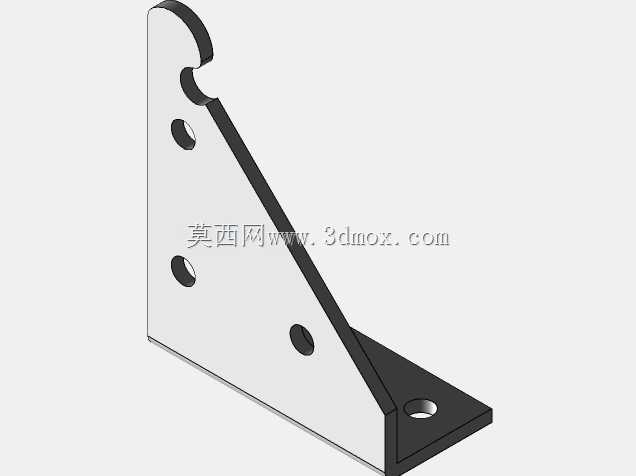

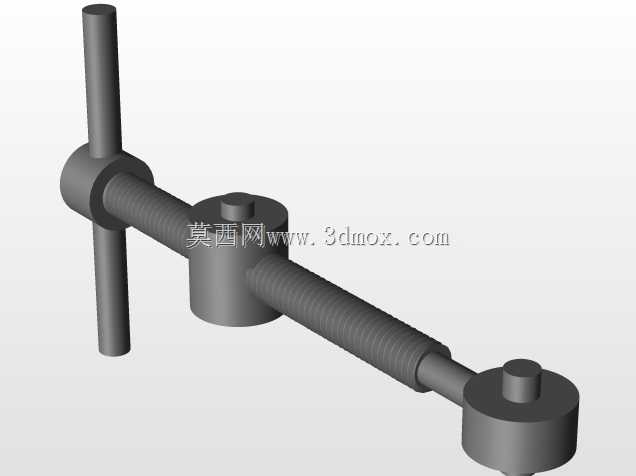

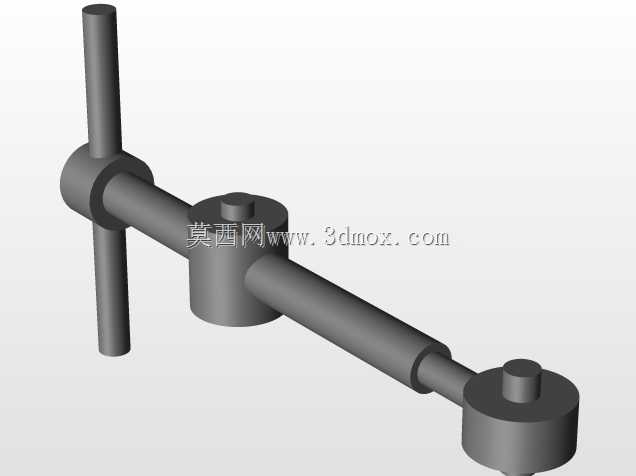

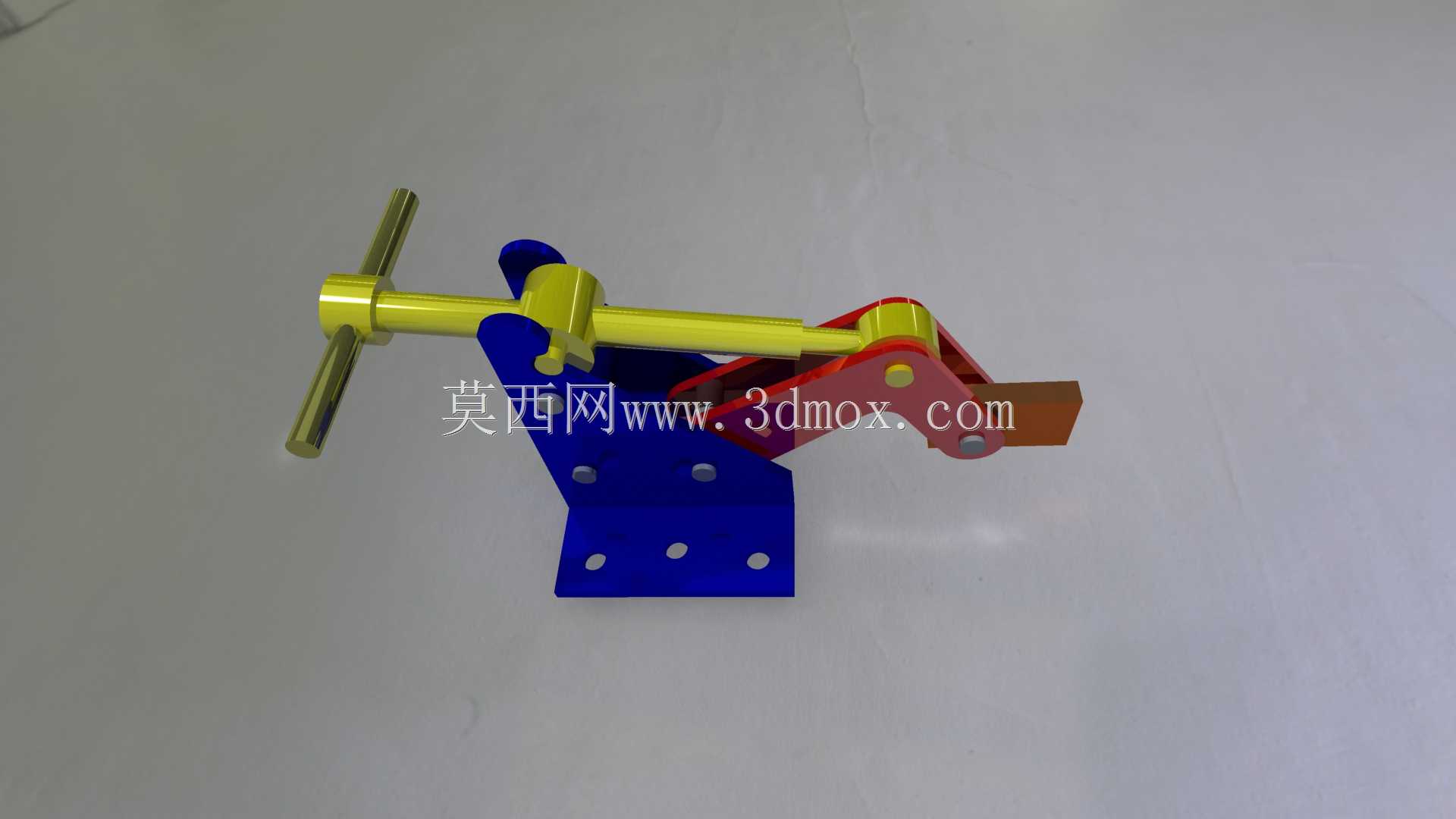

这类手动杠杆夹紧机构，在中小批量零部件加工、装配工位的工装应用场景里普及率很高，尤其适合没有气源、液压动力源的零散工位，或是需要频繁快速装拆工件的维修、试制工位，不需要额外布设动力管线，操作人员通过端部的T型手杆施加扭矩，就能通过内部的杠杆增力结构输出足够的夹紧力，完成工件的位置固定，避免加工或装配过程中工件出现位移、窜动。从结构设计逻辑来看，这套机构采用了复合杠杆的增力路径，手杆输入的水平推力经过铰接的红色杠杆臂传递，将力的方向转换为压头端的垂直压紧力，增力比经过结构匹配，操作人员只需要施加十几牛米的手动力，就能在压头位置输出数千牛的压紧力，足够应对普通金属切削加工、部件压装的夹紧需求，同时机构自带自锁特性，当手杆扳动到夹紧工位后，就算撤去手部的作用力，机构也不会因为工件的反作用力自行松脱，避免生产过程中出现安全隐患。底部的蓝色安装座是整套机构的安装基准，座体上预留了六个对称布置的安装孔，安装时可以根据工位的工作台T型槽间距，选择对应孔位通过螺栓完成固定，安装座的底面做了铣平处理，保证安装后整套机构的基准面与工作台面贴合，不会出现倾斜导致的夹紧力方向偏移。整套机构的横向总行程控制在合理范围内，手杆完全伸出时的总长度不会超出常规工装工位的操作边界，压头的开合高度可以适配厚度在0到35毫米范围内的板类、块状工件，压头端部做了圆角处理，避免夹紧时在工件表面压出明显压痕，对于表面质量要求较高的工件，也可以在压头位置加装铜质或者聚氨酯材质的保护垫。铰接位置的销轴都做了淬火处理，提升反复转动过程中的耐磨性能，长期使用也不会出现铰接间隙过大导致的夹紧精度下降问题，机构的所有运动副都预留了合理的配合间隙，扳动过程中没有卡滞点，操作人员单手就可以完成夹紧和松脱的操作，不需要借助额外的辅助工具。在做结构校验的时候，重点对杠杆臂、安装座的受力位置做了强度校核，保证在额定夹紧力下，结构的变形量控制在工装允许的范围内，不会因为结构变形导致夹紧力不足，同时整套机构的零件都采用常见的金属切削工艺就能加工，没有复杂的异形曲面，加工成本低，后期维护更换易损件也很方便，适合各类机加工车间、装配工位做非标工装的选型参考。
