带轮式复古玩具古炮结构设计

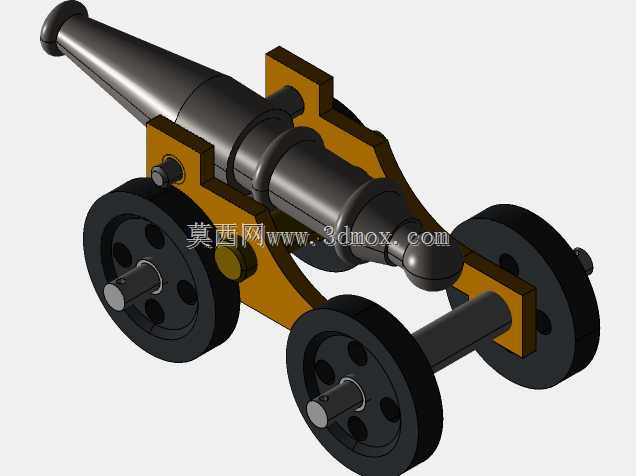

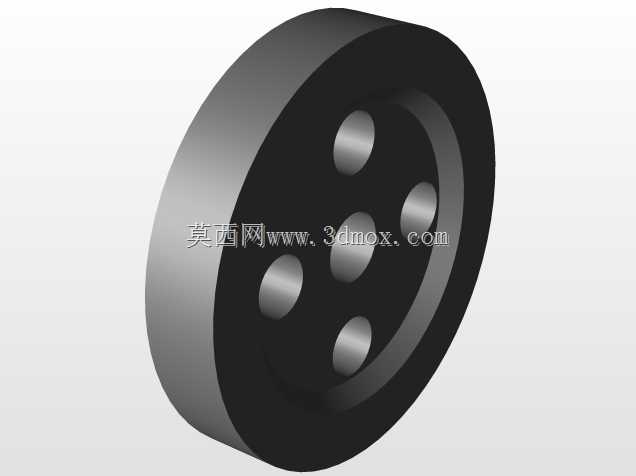

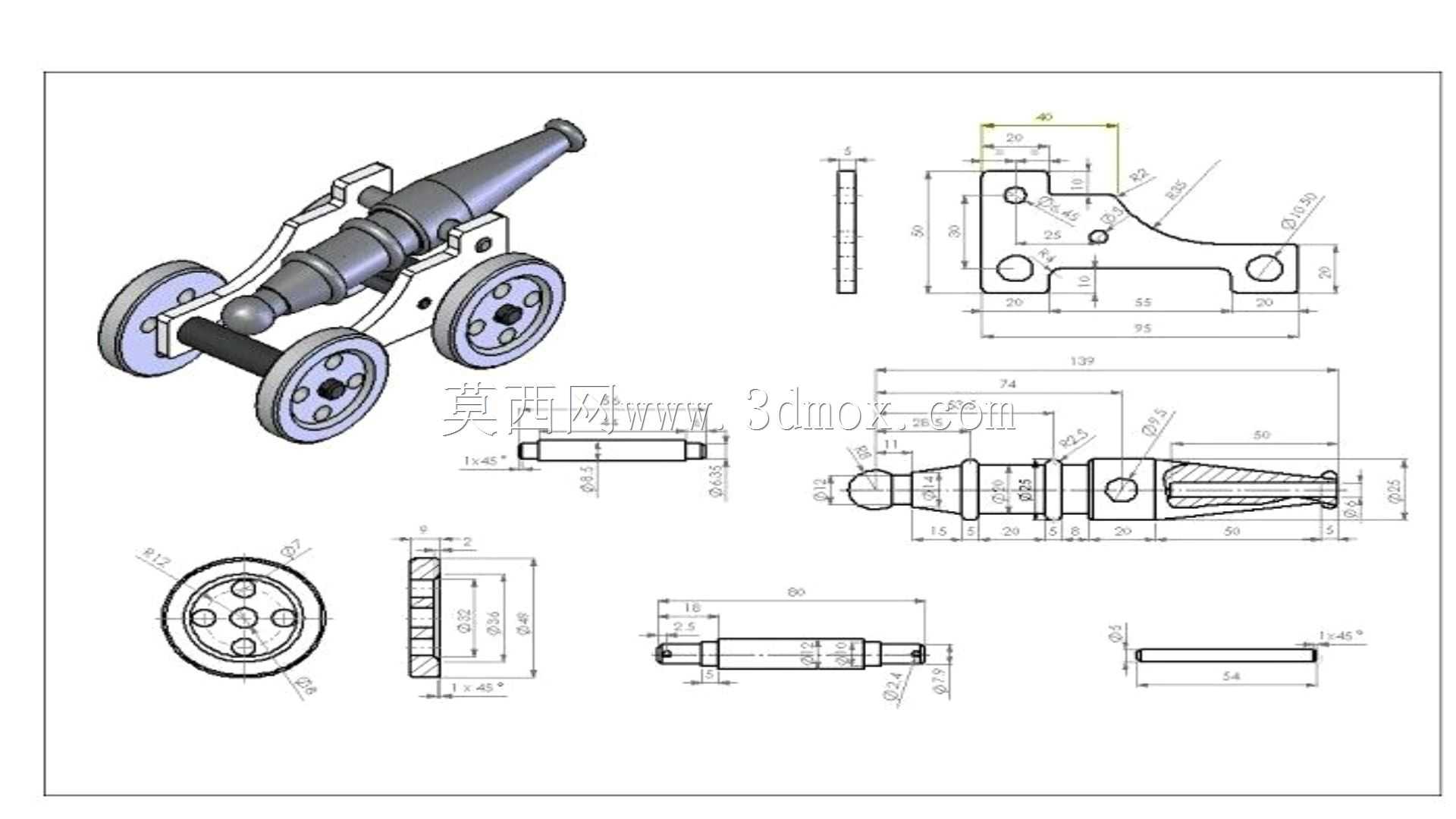

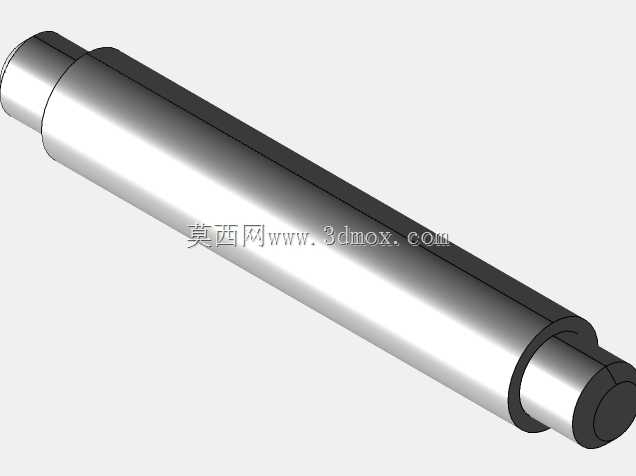

这款轮式复古玩具古炮的结构设计，核心围绕小型摆件的把玩安全性、装配便捷性与外形还原度展开，整体采用多零件拆分装配的结构逻辑，适配小批量注塑生产或者3D打印制作的工艺需求。炮身主体采用前细后粗的锥膛外形，尾部预留实心配重安装位，可通过内置金属配重块调整整体重心，避免把玩时出现前倾翻倒的问题，炮身中部设置两处同轴销轴孔，分别用于与炮架俯仰支座、炮尾俯仰调节结构连接，可实现小角度的俯仰调节，还原古炮的射角调整功能。炮架部分采用双侧板式支撑结构，左右支撑板通过三处横向连接轴实现刚性固定，支撑板上加工有对应炮身俯仰角度的弧形限位槽，可限制炮身的俯仰行程，避免调节过度出现结构脱落，支撑板下部预留轮轴安装孔，轮轴贯穿两侧支撑板后两端安装行走轮，行走轮采用辐条式外形设计，轮心位置设置铜套镶嵌位，可降低轮轴转动时的磨损，提升把玩时的转动顺滑度。整套结构的所有连接部位均采用间隙配合设计，销轴与孔的配合公差控制在0.1mm以内，既保证装配时的顺畅度，又不会出现装配后松动晃荡的问题，所有外露棱边均做R0.5-R1mm的圆角处理，避免尖锐边角划伤使用者。从安装边界来看，整套模型装配完成后整体长度控制在150mm以内，宽度控制在70mm以内，高度控制在80mm以内，属于小型桌面摆件的尺寸范畴，不需要额外的安装固定结构，可直接放置于桌面作为装饰摆件。在实际应用场景中，这类结构既可以作为青少年机械结构认知的教学教具，通过拆分装配让学习者了解销轴连接、轮轴传动、俯仰限位这些基础机械结构的实现方式，也可以作为复古文创摆件的结构原型，通过更换不同的表面处理工艺实现仿古铜、做旧铁等不同的外观效果，适配不同的文创产品定位。设计过程中特意将所有零件的壁厚控制在1.5-2mm之间，既保证零件的结构强度，不会因为轻微摔落出现断裂，又能控制材料用量，降低生产制作成本，所有零件均设计为无倒扣结构，注塑生产时可直接采用直顶出结构，不需要额外设计抽芯机构，进一步降低模具制作成本。附带的工程图纸对每个零件的外形尺寸、配合公差、形位公差都做了明确标注，零件图与装配图对应清晰，可直接用于生产加工或者三维建模练习参考，炮管内部设计为实心结构，避免出现可发射硬物的结构，完全符合玩具产品的安全规范要求，不存在安全隐患。
