管壳式换热设备三维结构设计方案

项目分类:3D模型 发布时间:2021-09-02 ID:259208
  • 管壳式换热设备三维结构设计方案
  • 管壳式换热设备三维结构设计方案
  • 管壳式换热设备三维结构设计方案
  • 管壳式换热设备三维结构设计方案
  • 管壳式换热设备三维结构设计方案
  • 管壳式换热设备三维结构设计方案
  • 管壳式换热设备三维结构设计方案
  • 管壳式换热设备三维结构设计方案

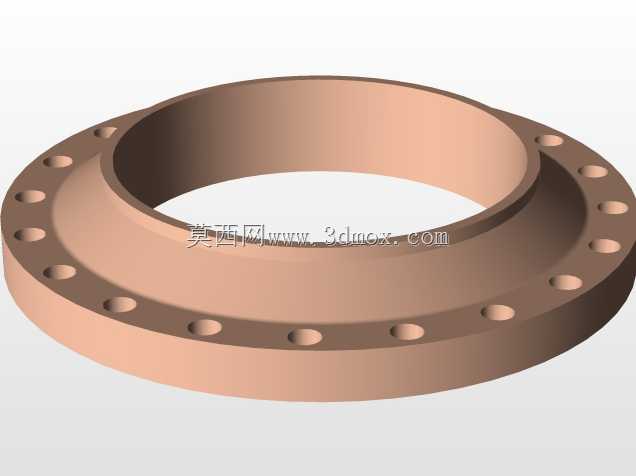

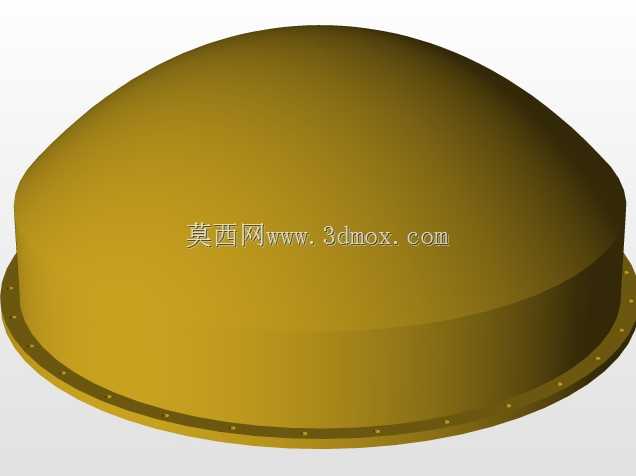

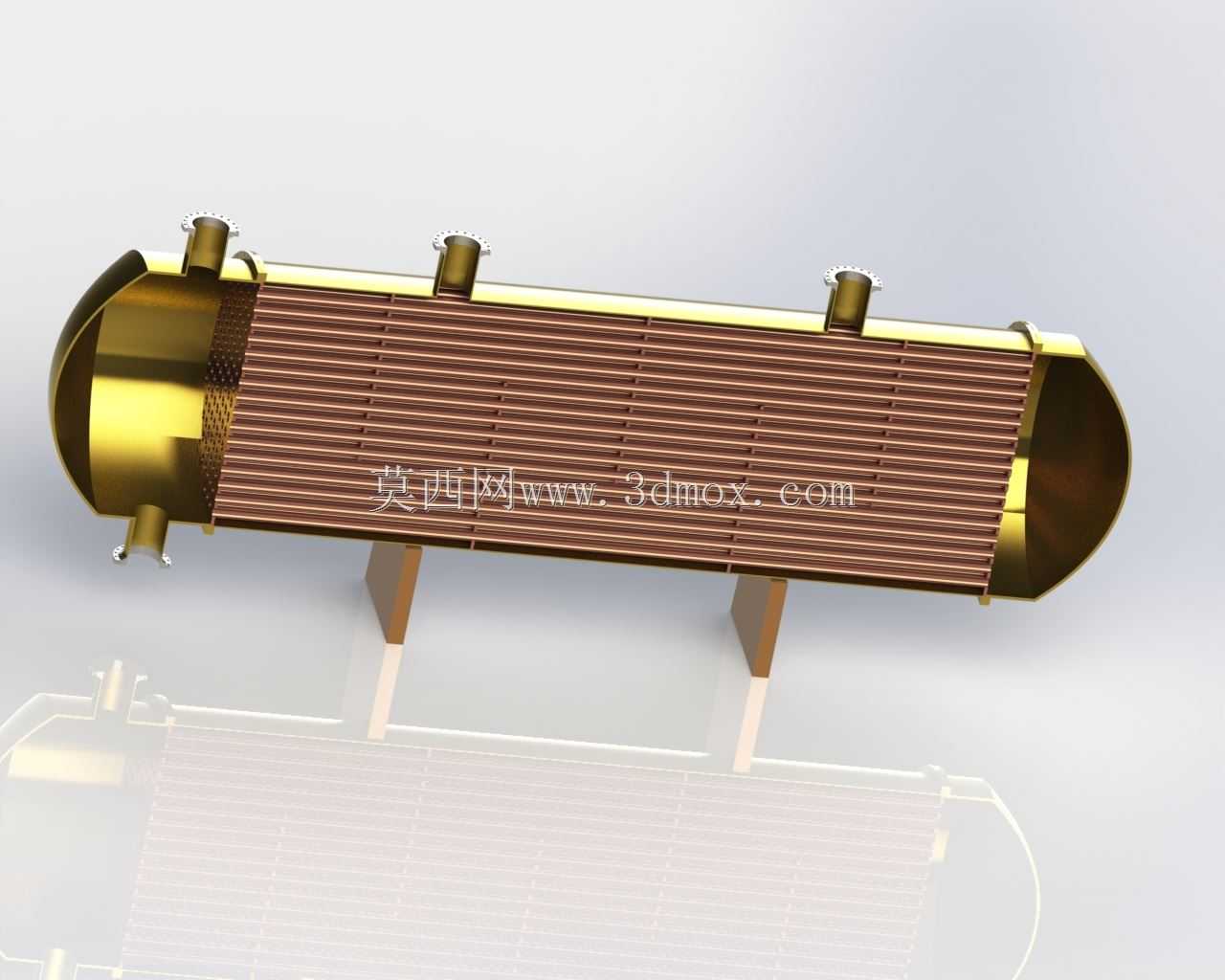

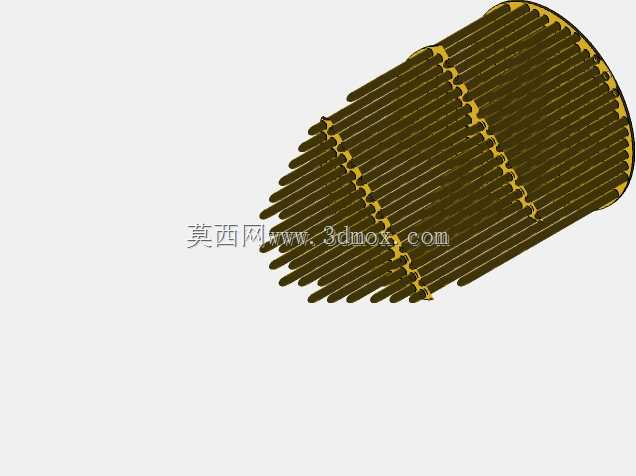

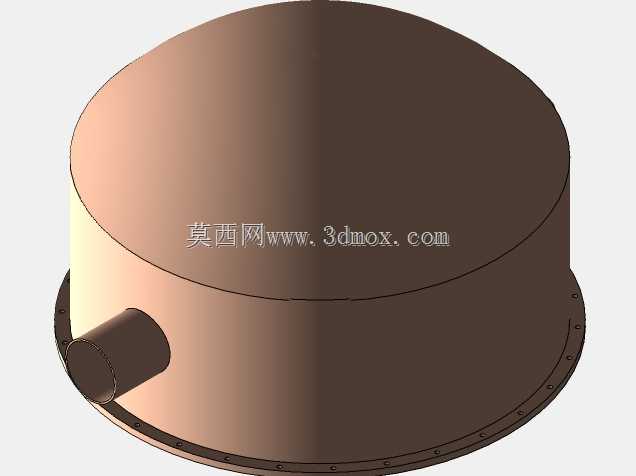

在核能反应堆一回路冷却系统、燃煤锅炉尾部余热回收段、大型火力发电厂回热加热系统中,管壳式换热器是承担两种不同温度流体间热量传递的核心承压设备,其运行稳定性直接决定整套热力系统的热效率与安全阈值。从结构设计逻辑来看,该设备采用管程与壳程分离的流道布局,壳程筒体作为承压外壳,内部沿轴向排布密集的换热管束,管束两端通过管板与端盖连接固定,管板与筒体间采用焊接密封结构,避免两种换热介质发生串流。设备顶部沿轴向均匀布置三个壳程介质接管,分别适配不同工况下的介质进出、排气或测温测压接口安装需求,两端封头处预留管程介质进出通道,可根据实际工艺需求选择单管程、双管程或多管程的流道布置形式,调整管内介质流速以匹配换热系数要求。管束下方设置两个鞍式支座,作为设备安装的承重支撑结构,支座间距经过载荷校核,可平衡设备满水运行时的筒体弯矩,避免长期运行产生筒体变形或焊缝开裂问题。设计过程中需要重点考虑管束与壳程筒体的间隙控制,间隙过小会增加壳程介质流动阻力,提升循环泵的运行功耗,间隙过大则会导致壳程介质出现短路流,降低有效换热面积利用率;换热管采用正三角形排布方式,在相同壳程筒径下可获得更大的换热面积,同时兼顾管板钻孔加工的工艺可行性,管板与换热管的连接采用胀接加焊接的复合工艺,既保证密封性能,又能承受温度变化带来的热应力冲击。设备两端封头采用可拆式结构,方便后期运维时抽出管束进行清洗除垢,适配含杂质、易结垢介质的换热工况,安装时需要预留足够的抽管空间,通常抽管距离不小于管束整体长度,避免后期检修时无法完成管束拆卸作业。壳体外表面可根据工况需求增设保温层安装支架,减少高温介质输送过程中的热损耗,所有接管的法兰端面均预留标准密封面,可直接与对应压力等级的工艺管道配对连接,无需额外进行接口改造。
