旋转枢轴式铝制夹紧连接构件

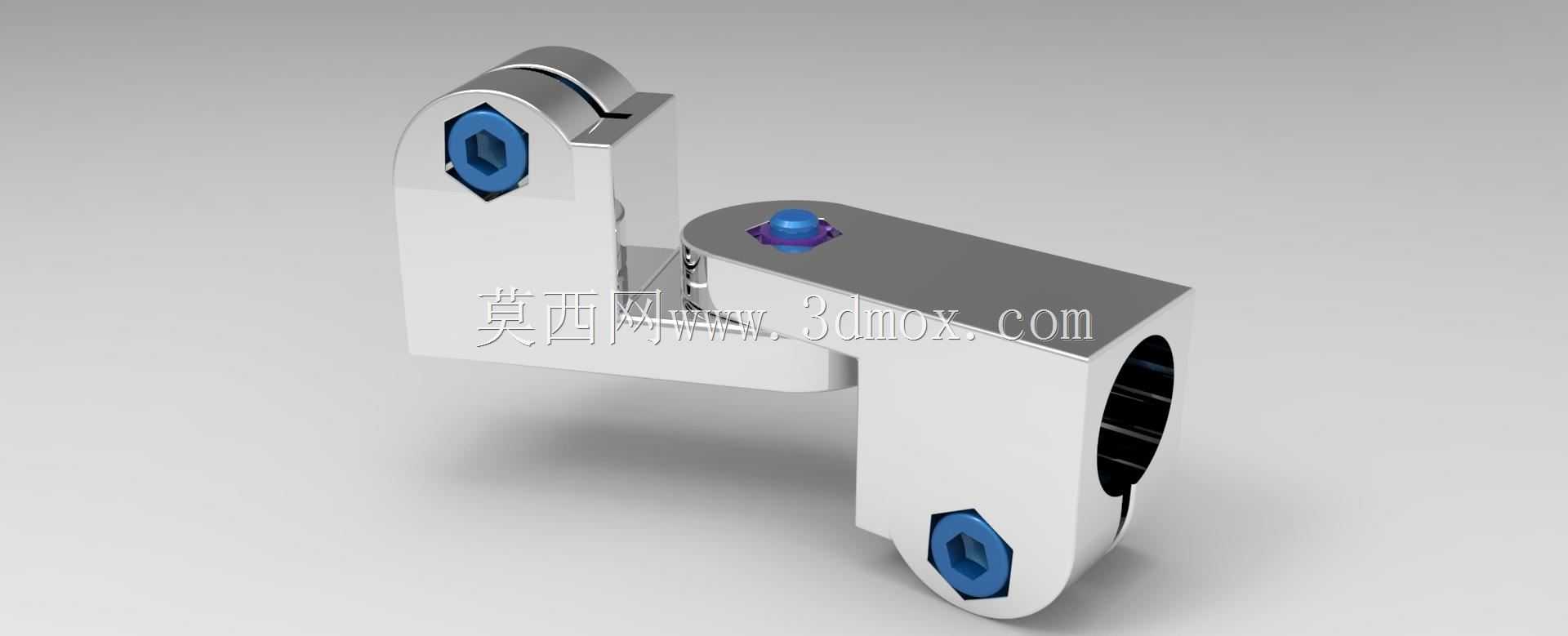

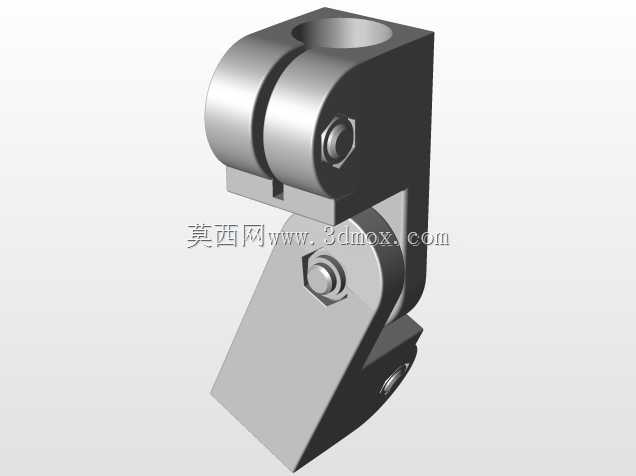

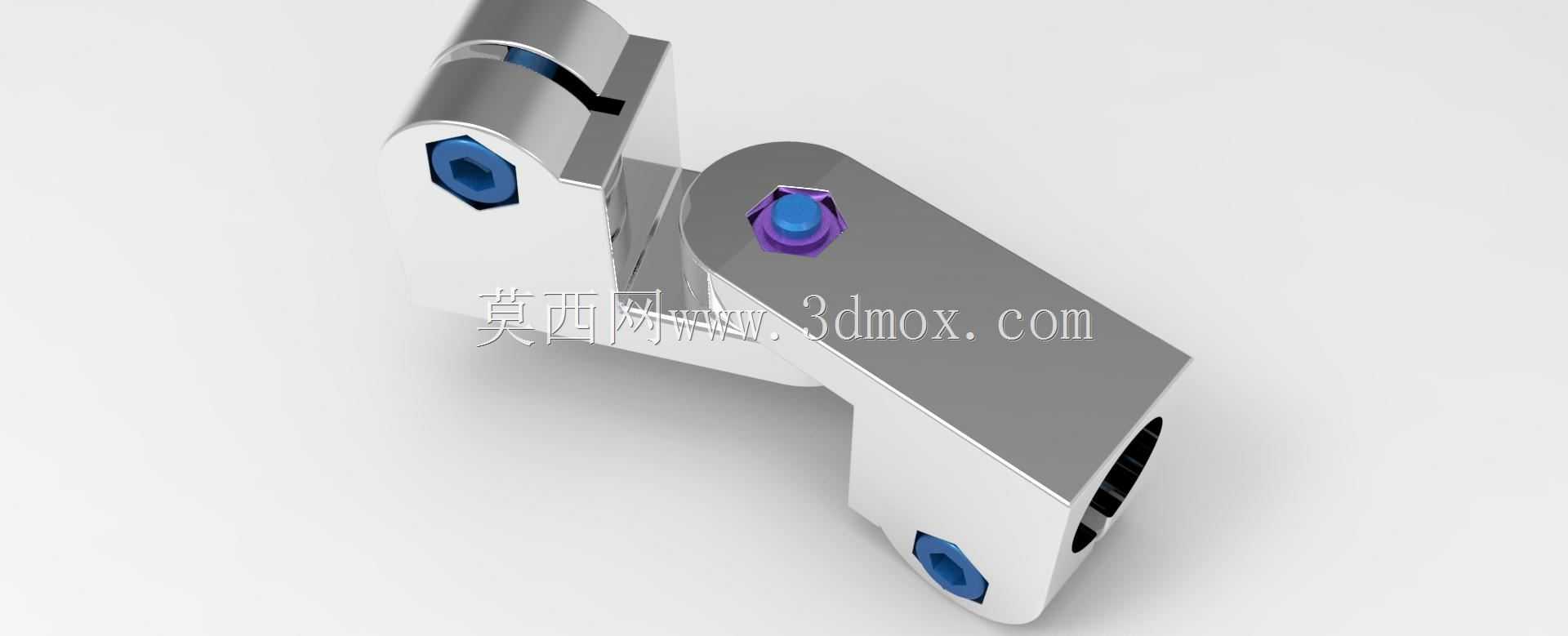

这类铝制旋转枢轴夹紧构件，常出现在需要实现角度可调、轴系快速锁紧的轻型自动化设备、工装夹具、检测治具以及小型输送线的可调挡停机构中，相比钢制夹紧件重量更轻，适配对整机负载有严格控制的桌面型设备、便携工装场景。构件整体采用分体式铰接结构设计，两个带开口夹紧孔的基座通过中间的连接臂实现枢轴转动，每个夹紧孔侧部都设置了内六角锁紧螺钉的安装位，锁紧时螺钉收紧开口处的弹性变形量，即可抱紧穿入孔内的圆轴，无需额外加工键槽或定位平面，安装调试阶段可快速调整轴的插入深度与构件的整体角度，调试到位后一次锁紧即可完成固定。中间连接臂与两侧基座的铰接位置设置了耐磨衬垫安装位，长期反复调整角度也不会出现铝基体的磨损松旷，避免铰接间隙过大导致的定位精度漂移。从安装边界来看，两个夹紧孔的轴线呈垂直交错布局，适配正交轴系的连接与角度调整需求，构件的外轮廓无尖锐凸起，所有边角都做了工艺倒角处理，安装在设备外露位置时不会划伤操作人员，也不会干涉周边管线、其他运动构件的运行路径。设计阶段充分考虑了铝型材的加工特性，所有安装孔、夹紧开口都采用铣削一次加工成型，无需二次焊接或拼接，加工工序少，成品的形位公差更容易控制，铰接处的转动阻尼可通过中间的锁紧螺钉进行微调，既可以实现无外力下的角度悬停，也可以锁紧后实现刚性固定，兼顾调试阶段的灵活性与正常运行时的结构刚性。在实际选型应用中，这类构件常替代传统的焊接支架、多螺栓拼接的角度调节架，省去现场焊接、配打孔的工序，设备组装时可直接套入对应直径的圆轴，调整到所需角度后锁紧即可，大幅缩短设备的组装调试周期，尤其适合小批量定制化设备的快速搭建场景，铝制基体的阳极氧化表层也具备不错的防锈能力，在普通车间环境下长期使用不会出现锈蚀卡滞，后期维护调整时也能轻松松开螺钉重新调整位置，不会因为锈蚀导致构件无法拆卸。
