5C夹头块配套工装夹具结构设计

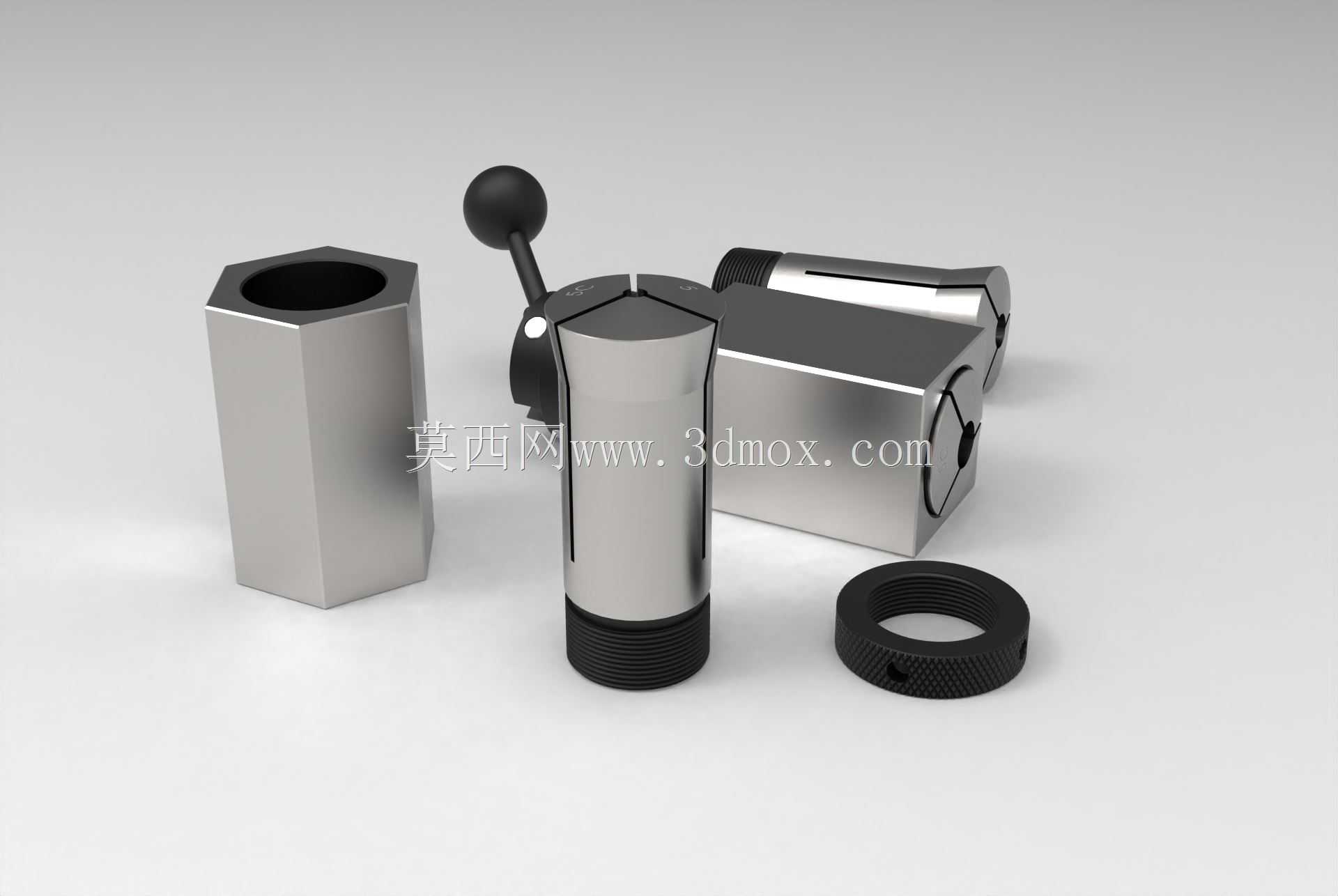

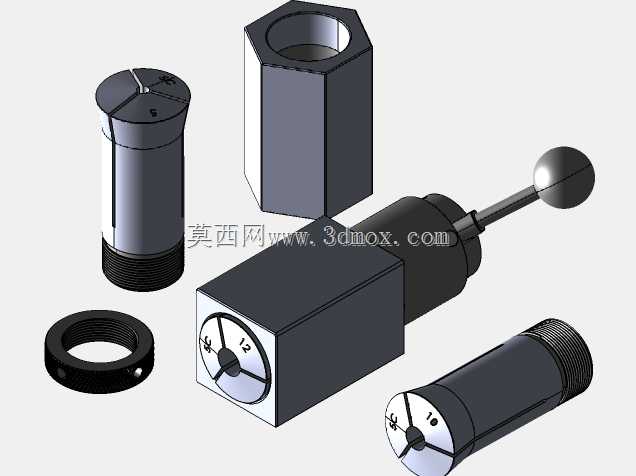

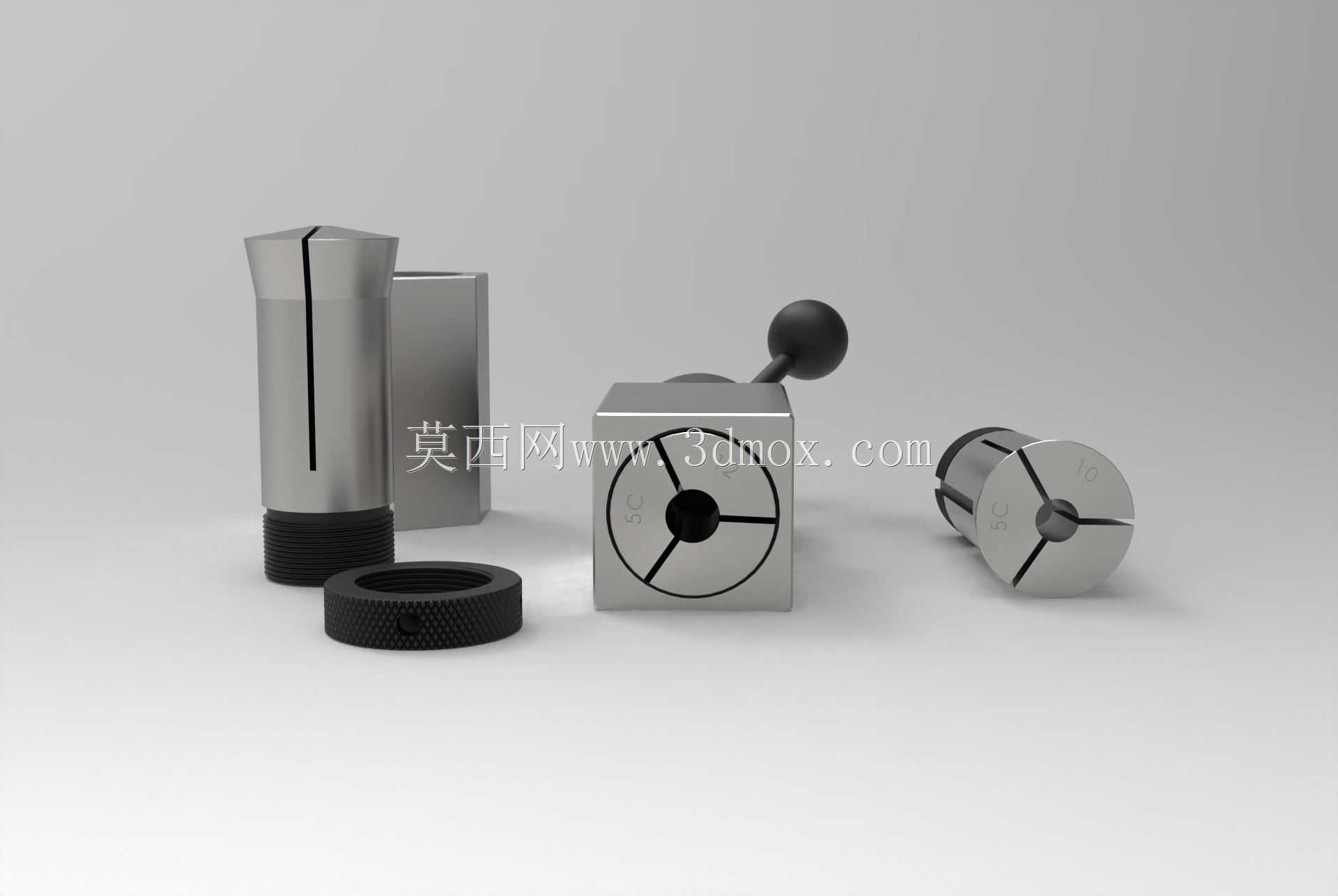

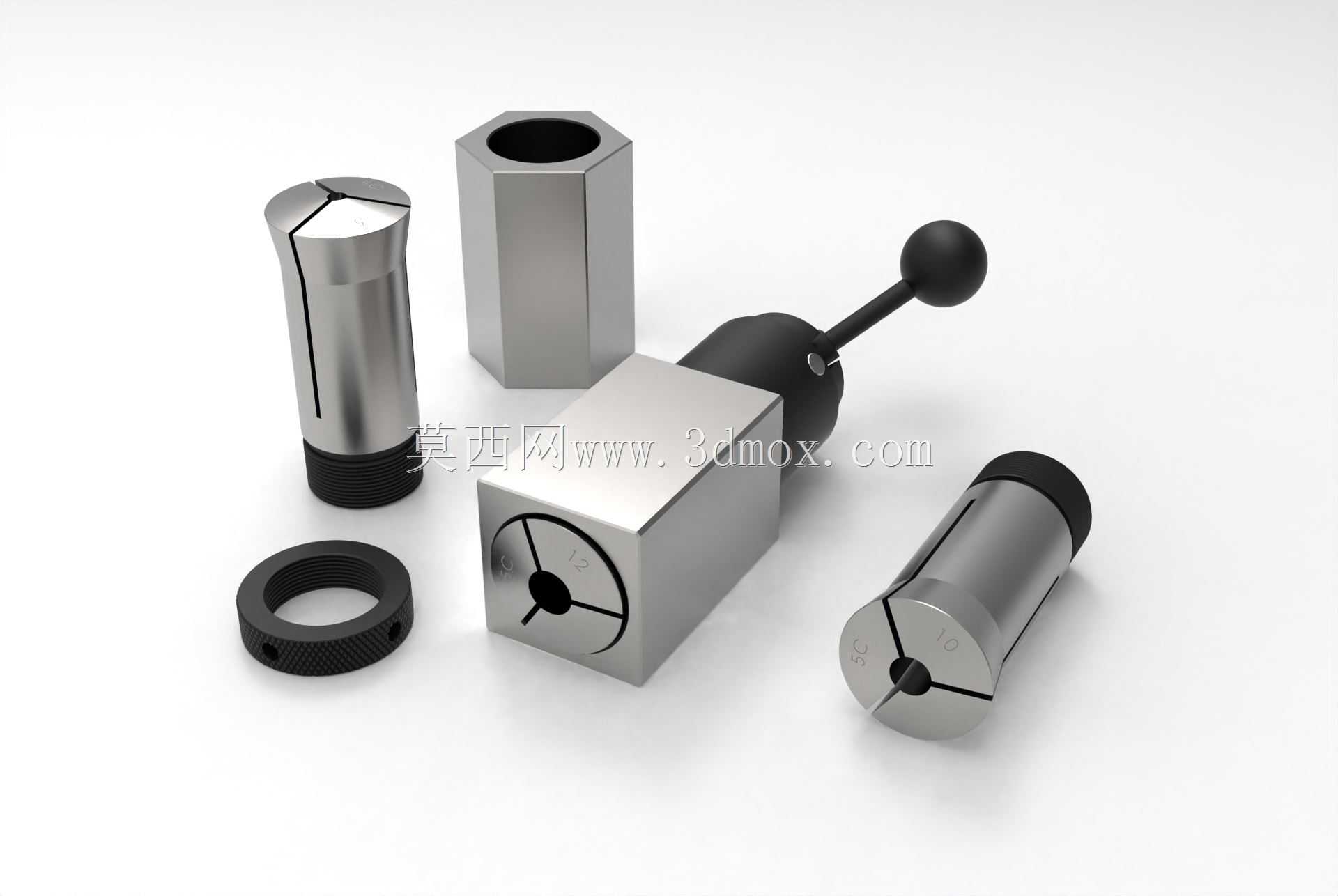

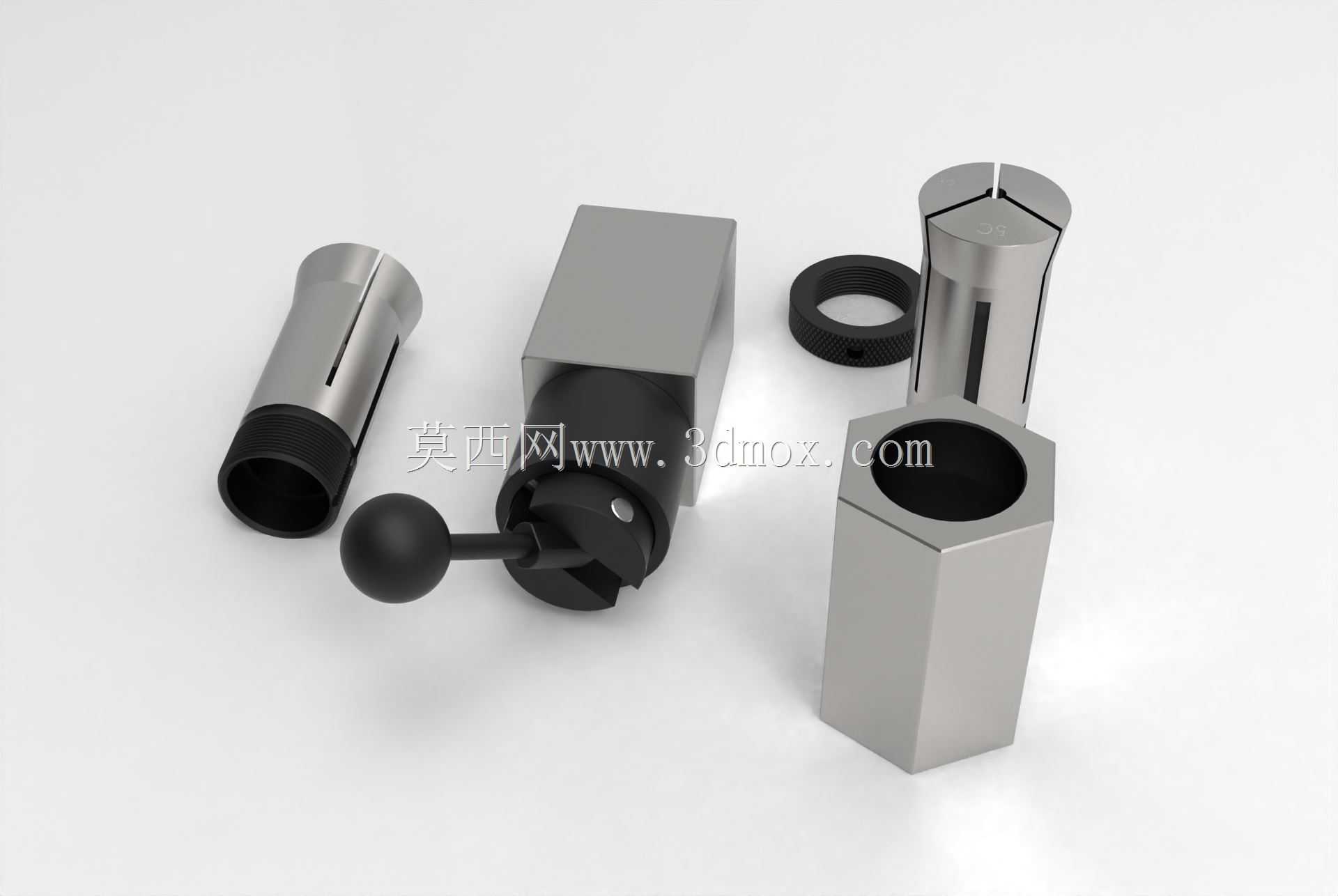

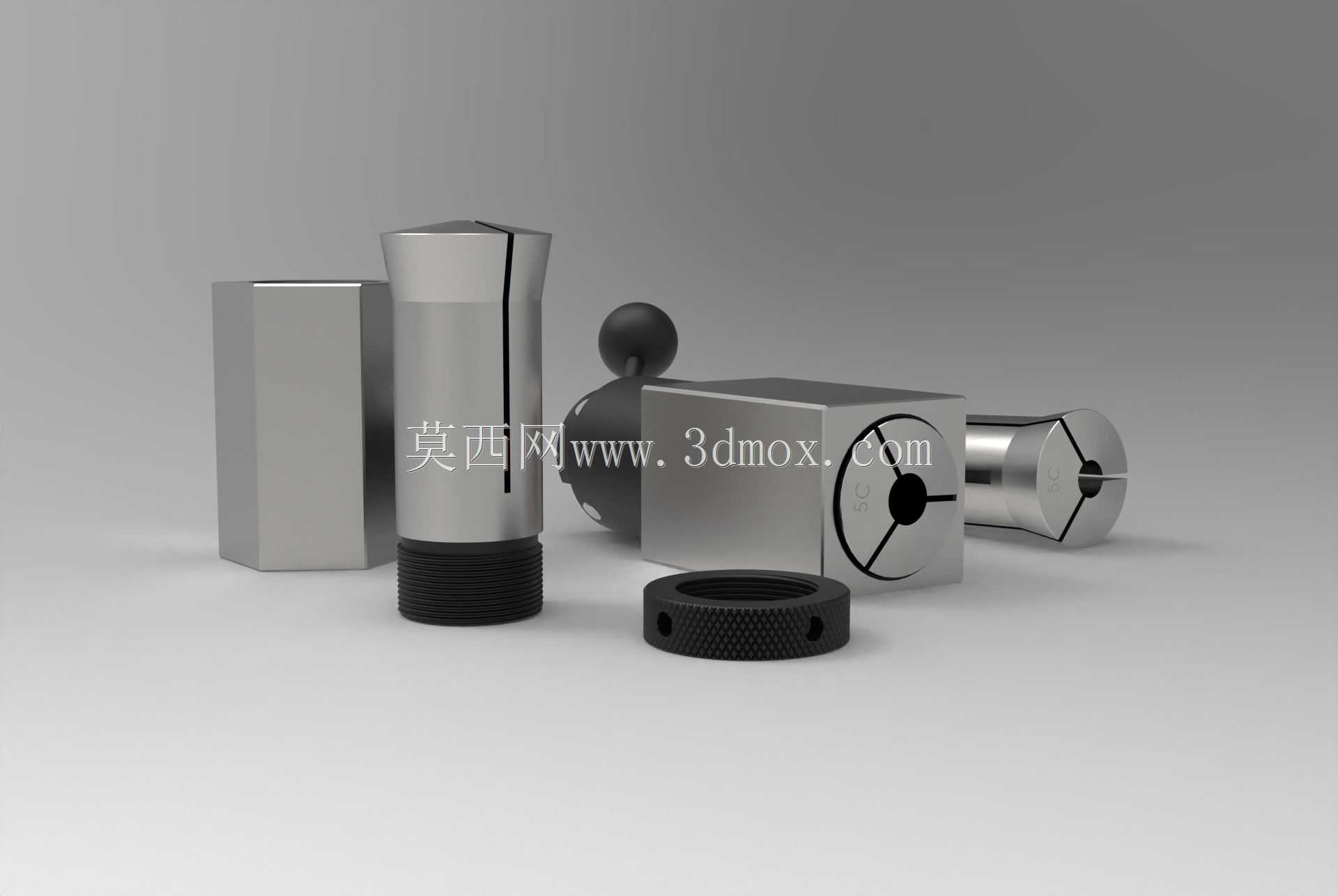

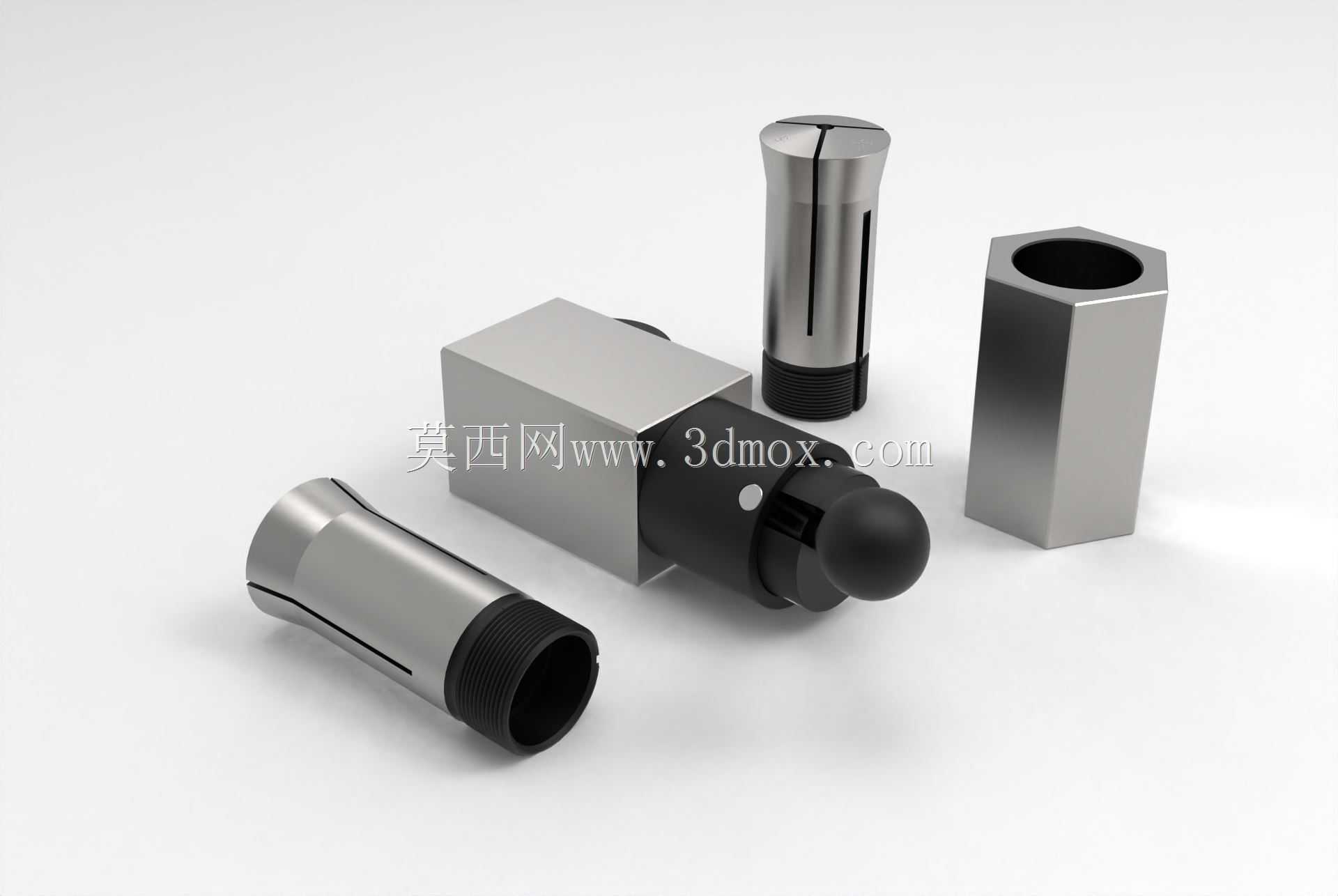

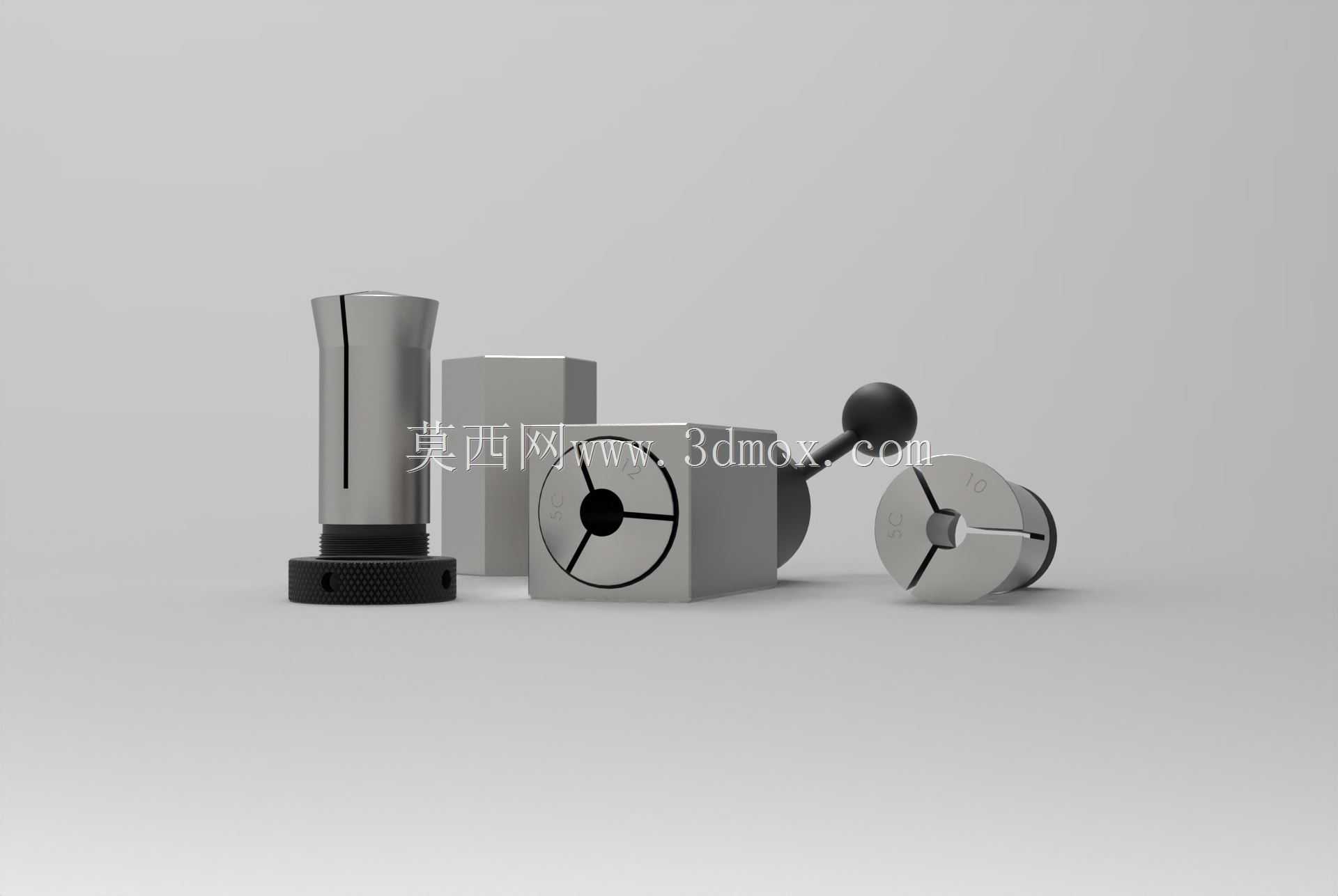

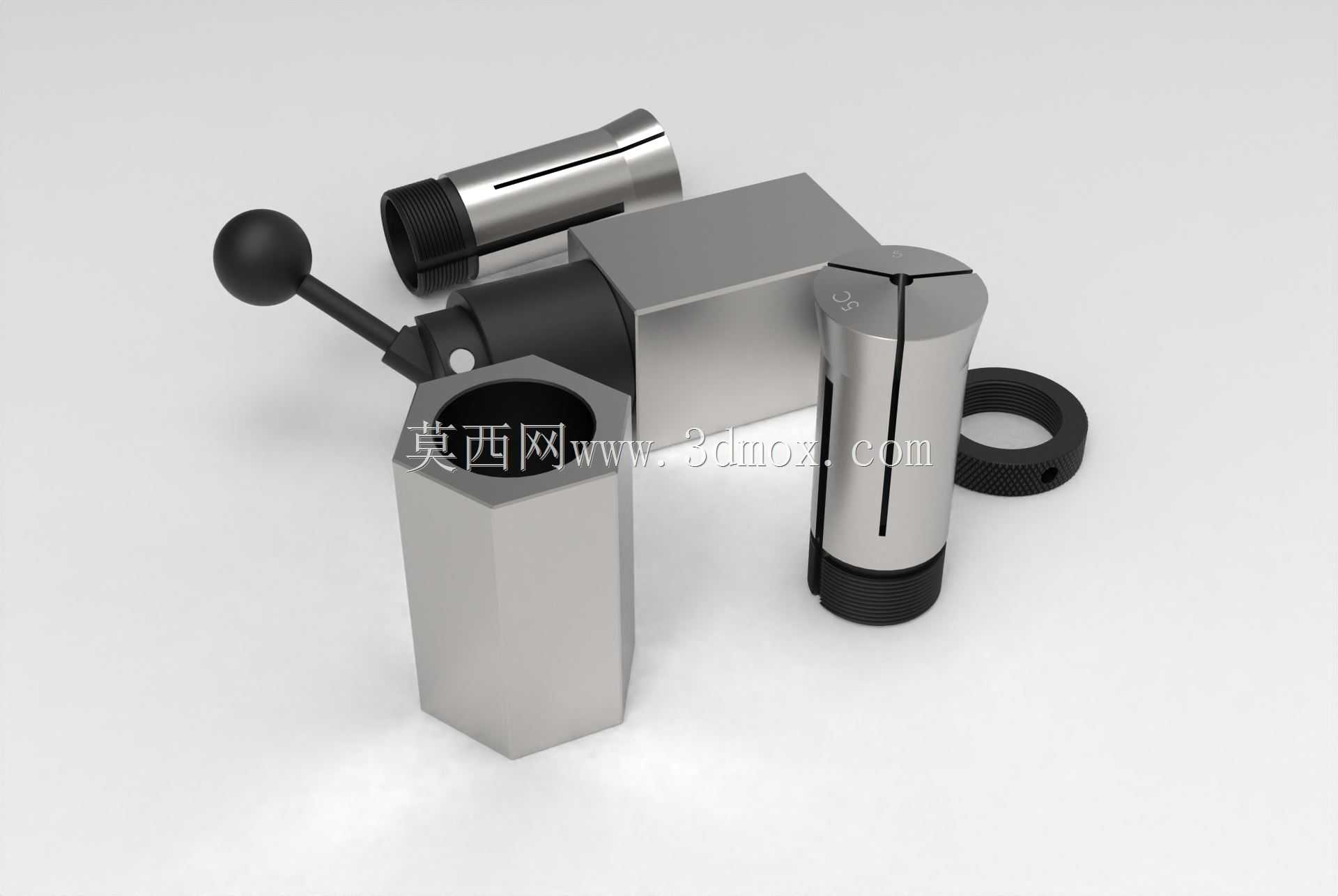

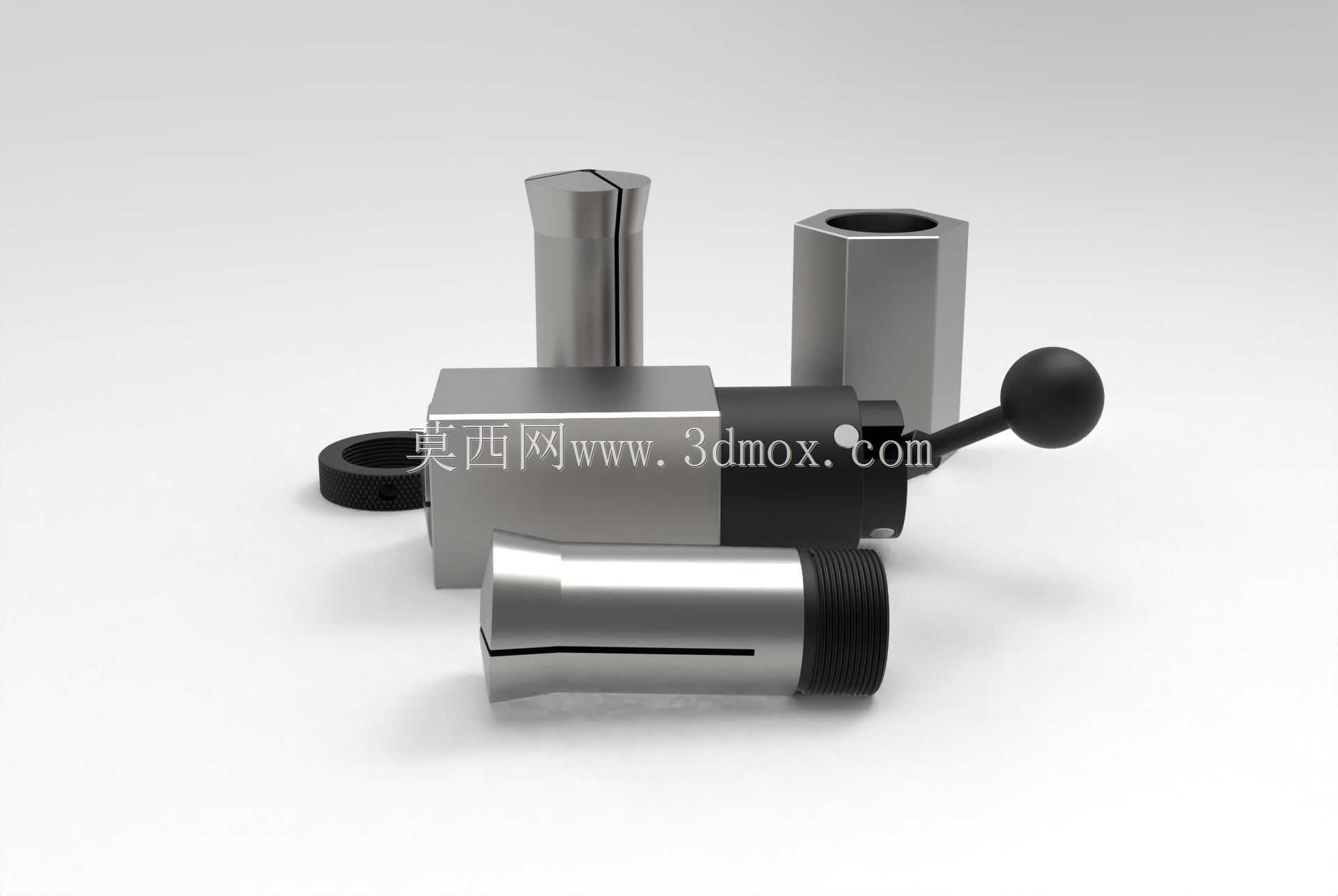

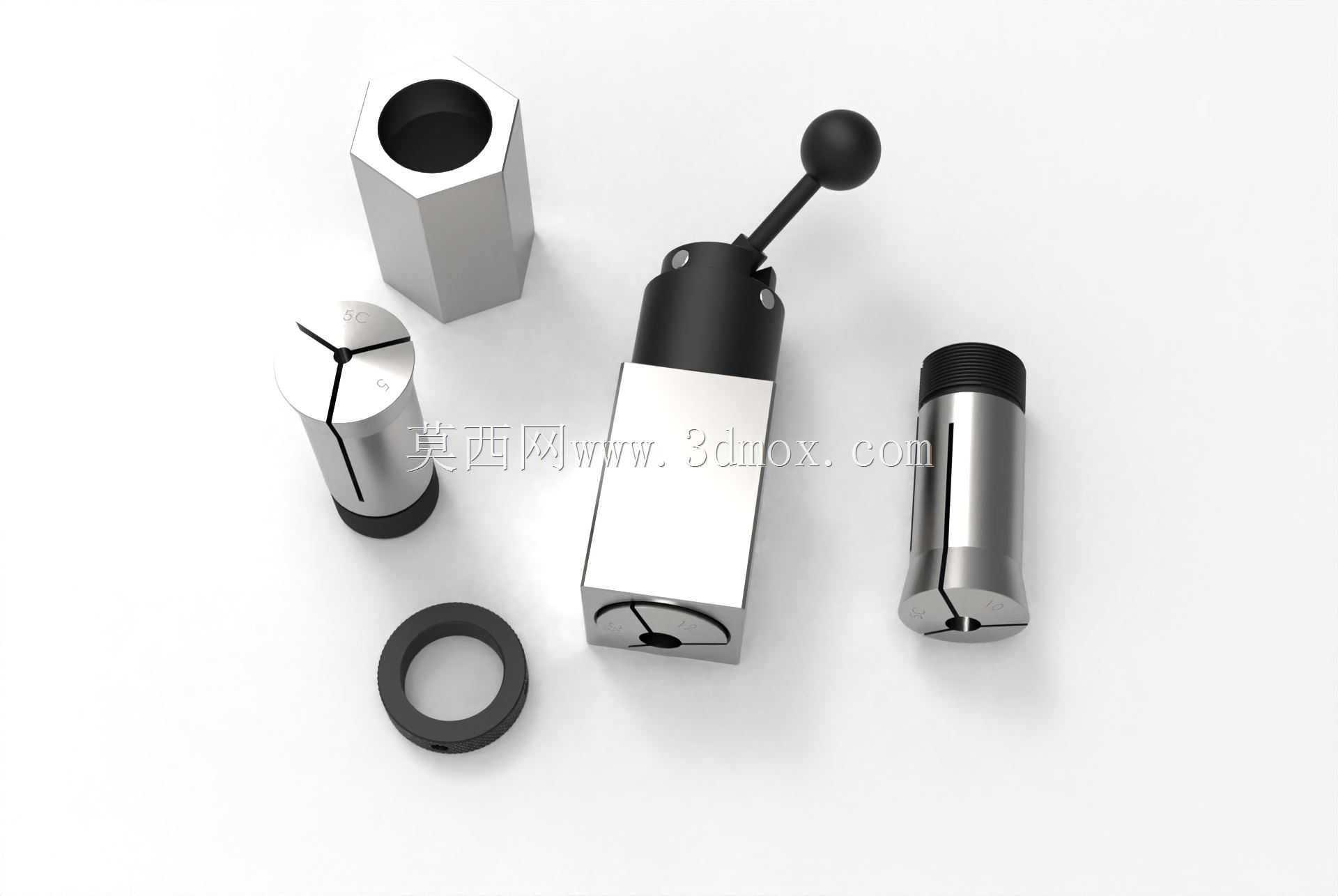

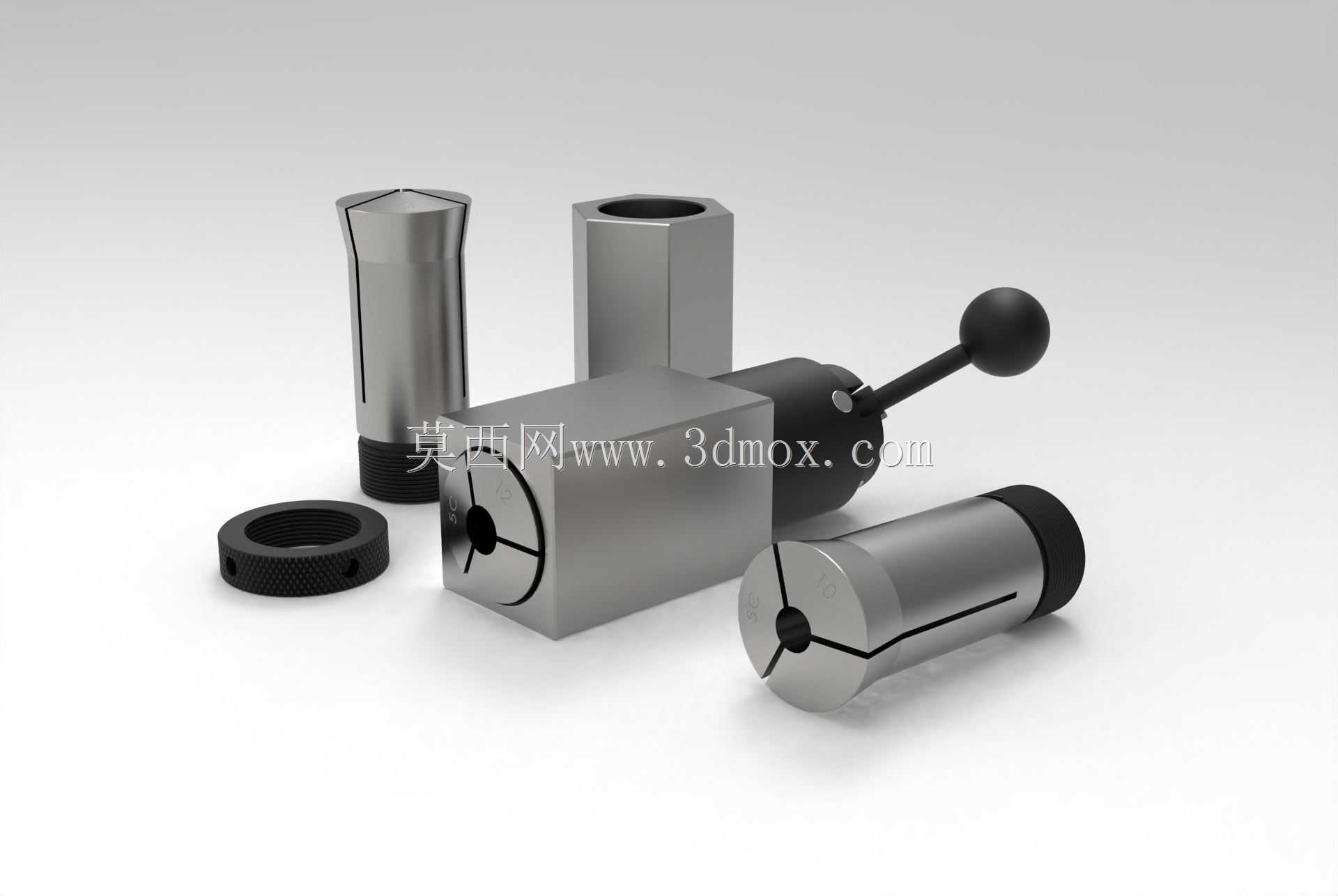

这套5C夹头块配套组件，是面向小型回转类零件装夹场景设计的机床配套工装，核心适配台式车床、工具磨床、小型钻铣床的主轴装夹接口，可完成棒料、小型轴类、套类零件的快速定位锁紧，替代传统三爪卡盘在小尺寸零件加工时装夹效率低、同轴度偏差大的问题。整套组件包含不同锁紧形式的5C夹头本体、六角定位套、带操作手柄的锁紧基座、锁紧压环几个核心部分，设计时优先考虑装夹动作的便捷性，扳动侧面的球头手柄即可通过内部的偏心锁紧结构带动夹头收缩，无需额外搭配扳手，单次装夹动作可在两秒内完成，适配批量小型零件的连续加工场景。夹头本体采用弹簧钢材质的开槽结构，沿轴向均匀分布三条收缩缝，锁紧时可沿径向均匀收拢，夹持范围覆盖3mm到26mm直径的标准棒料，夹持后同轴度可控制在0.02mm以内，能满足精加工工序的装夹精度要求。配套的方形锁紧基座可直接固定在机床工作台面，安装时通过基座底面的定位槽与工作台T型槽配合，锁紧螺栓的安装孔位间距适配多数小型台式机床的工作台安装尺寸，无需额外改造工作台即可完成装配。六角定位套主要用于特殊截面零件的装夹定位，可配套六角棒料的快速装夹，避免圆形夹头夹持六角零件时出现的打滑、棱角压伤问题。锁紧压环用于夹头与基座之间的轴向定位，压环表面的滚花设计可在调整夹头伸出长度时手动旋拧，无需工具即可完成夹头轴向位置的预固定。设计过程中对夹头的收缩量做了冗余校核，当夹头收缩至最小夹持直径时，开槽处的应力集中位置做了圆弧过渡处理，避免反复锁紧松开过程中出现夹头断裂的问题，手柄的操作力矩经过优化，单手施加15N的力即可达到足够的锁紧力，同时不会因为力矩过大导致夹头过度收缩夹伤零件表面。整套组件的各零件之间采用标准5C接口匹配，不同规格的夹头可通用同一个锁紧基座，用户可根据加工零件的直径、截面形状快速更换对应夹头，无需重新校准基座位置，大幅缩短多品种小批量加工时的工装调整时间。夹头块的外形尺寸控制在120mm见方以内，不会占用过多工作台操作空间，侧面的手柄伸出长度经过优化，操作时不会与机床的进给手柄、刀架位置产生干涉，适配多数小型机床的操作空间边界。
