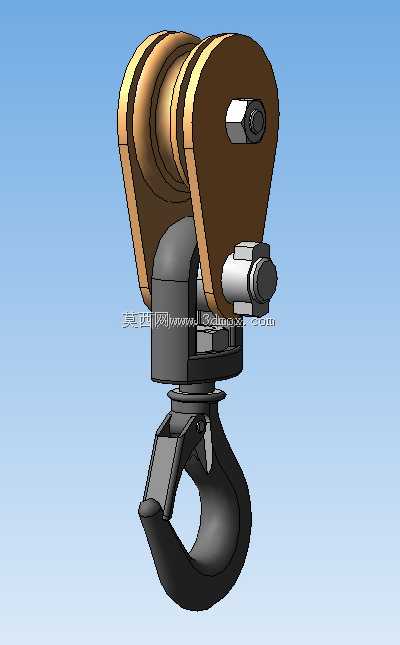

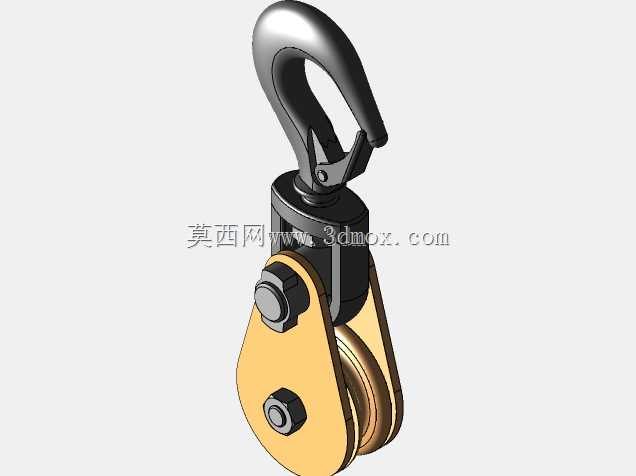

带吊钩D6mm悬挂滑轮索具结构

这类带吊钩的悬挂滑轮结构，多应用在轻型起重作业、物料短途吊运、线缆架设辅助牵引这类场景里，日常车间内的小型工件转序、仓储区域的轻载货物移位、户外布线作业的线缆托举牵引都能见到它的身影，核心作用是通过滑轮的滚动摩擦替代绳索直接拖拽的滑动摩擦，大幅降低牵引过程中的阻力，同时集成的吊钩结构可以快速挂载待牵引或起吊的物件，省去额外搭配挂具的繁琐步骤。从功能特性来看，该结构适配直径8mm的缆绳使用，滑轮槽型做了贴合缆绳弧度的设计，能避免缆绳在受力过程中出现脱槽、偏磨的问题，滑轮主体的悬挂轴径为6mm，既保证了自身的结构强度，也控制了整体的自重，不会给挂载端带来额外的过多负载。设计过程中首先考虑的是受力传递路径的合理性，缆绳施加的载荷通过滑轮传递到中心销轴，再经由两侧的悬挂侧板传递到下方的吊钩连接座，最后通过吊钩传递到挂载物件上，整个传力路径没有多余的结构转折，避免了应力集中的问题；侧板采用对称式的夹板结构，既方便滑轮组件的装配更换，也能在单侧出现磨损时单独替换，降低后期维护的成本。下方的吊钩采用了带防脱舌片的结构设计，能避免作业过程中挂载的索具或物件意外脱钩，吊钩与上部滑轮架的连接采用了可回转的铰接结构，允许吊钩在水平方向360度旋转，适配不同方向的牵引受力，不会因为牵引角度偏斜导致结构别劲损坏。安装边界方面，该滑轮悬挂端的销轴长度预留了足够的安装空间，可以直接挂载在固定吊点、横梁挂耳或者其他配套的悬挂结构上，不需要额外加工复杂的安装接口；整体结构的外形轮廓紧凑，在狭窄的作业空间内也能灵活布置，不会因为体积过大出现干涉问题。滑轮的轮缘做了圆角过渡处理，不会对缆绳表面造成切割损伤，延长配套缆绳的使用寿命；各连接位置的紧固件都采用了防松设计，在长期往复受力、轻微振动的作业环境下也不会出现松动脱落的问题，保障作业过程的结构可靠性。这类结构在设计时没有冗余的功能部件，所有结构都围绕降低牵引阻力、保障挂载可靠性、适配轻型作业场景的需求展开，没有多余的装饰性结构，完全以实用功能为核心，对于轻型索具配套、小型起重辅助结构的设计选型有不错的参考价值，建模过程中对各部件的配合间隙做了合理预留，既保证转动部件的灵活度，也不会出现间隙过大导致的结构晃动问题。
