脚柄驱动镀锌板手动钣金折弯设备

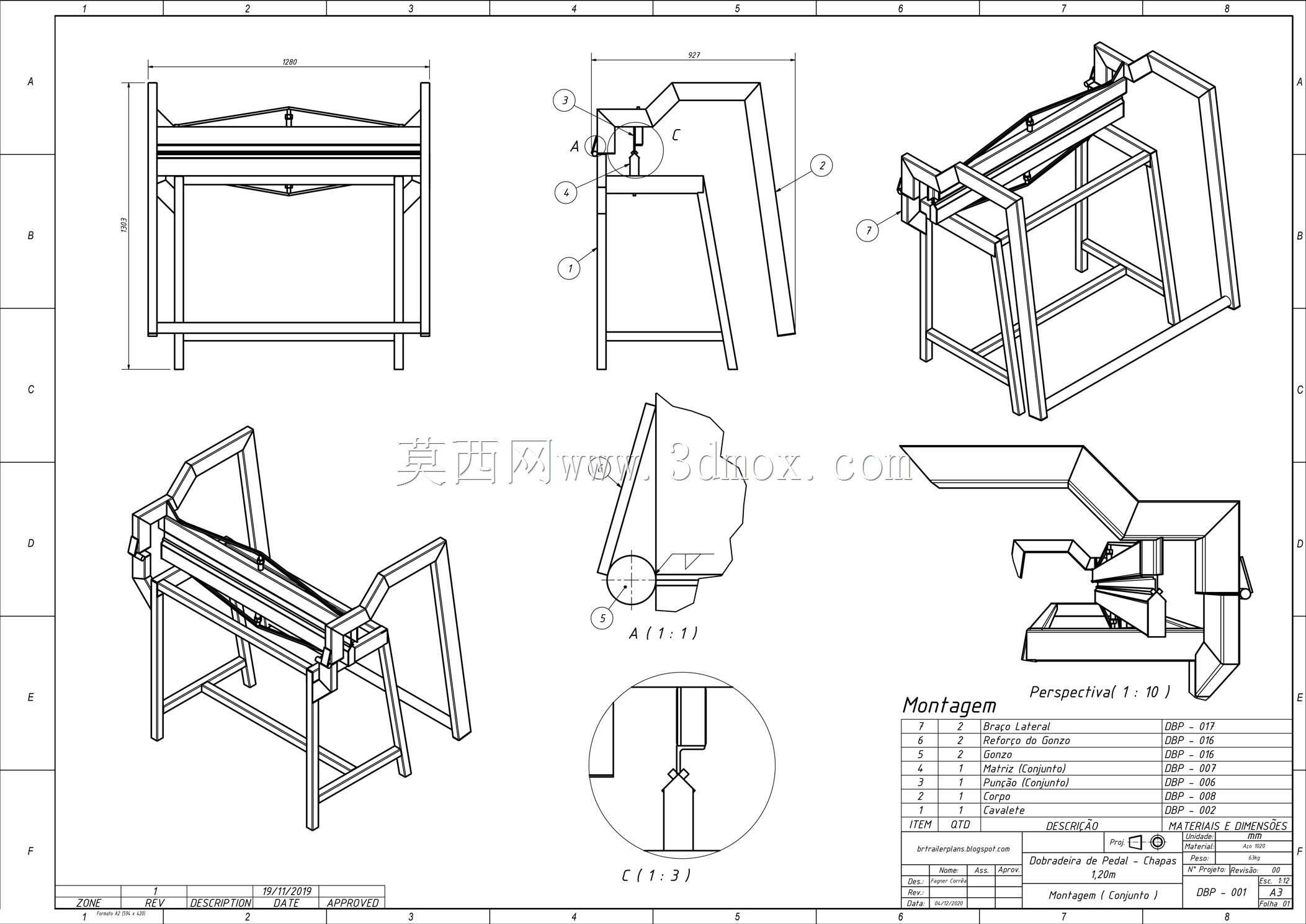

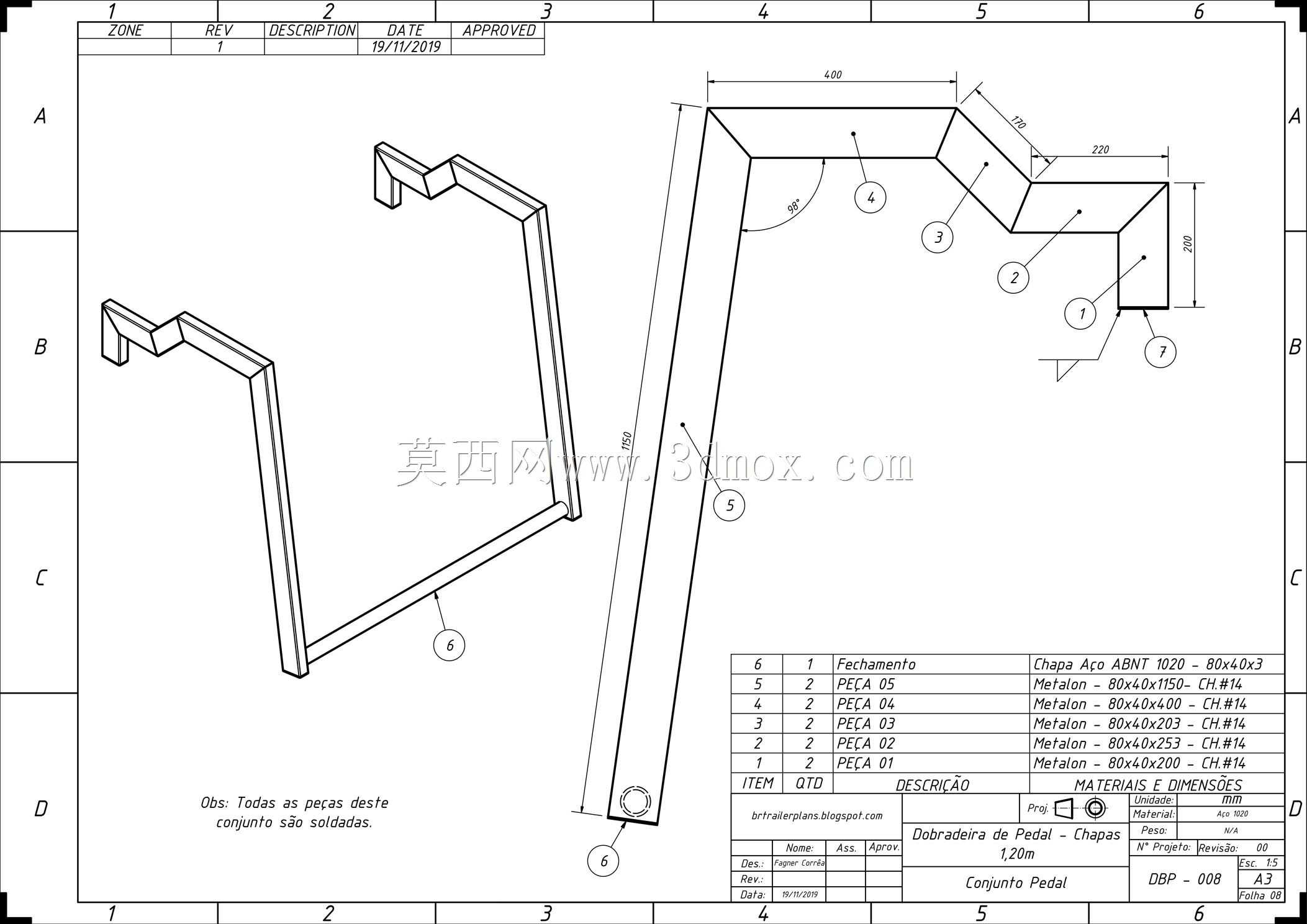

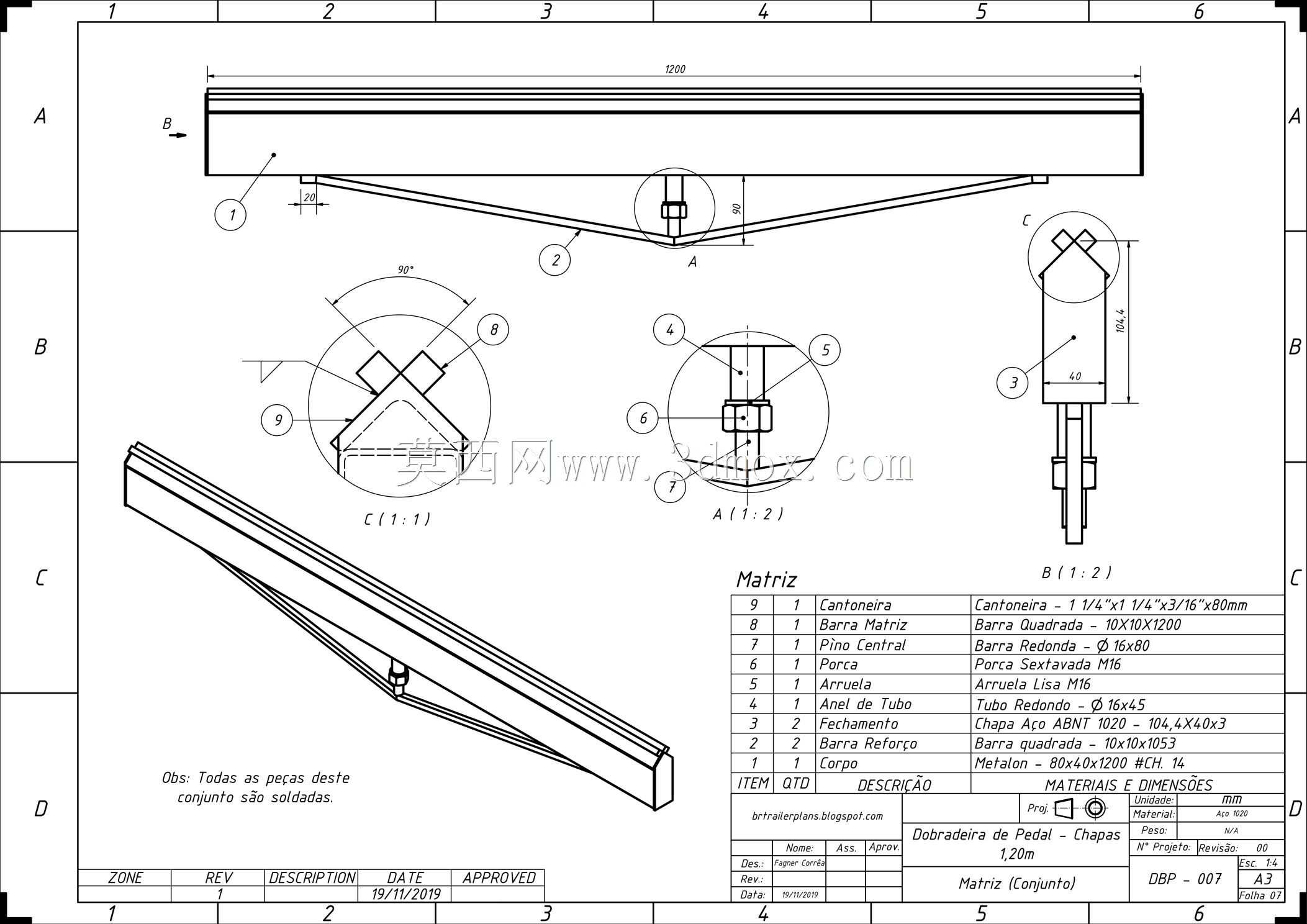

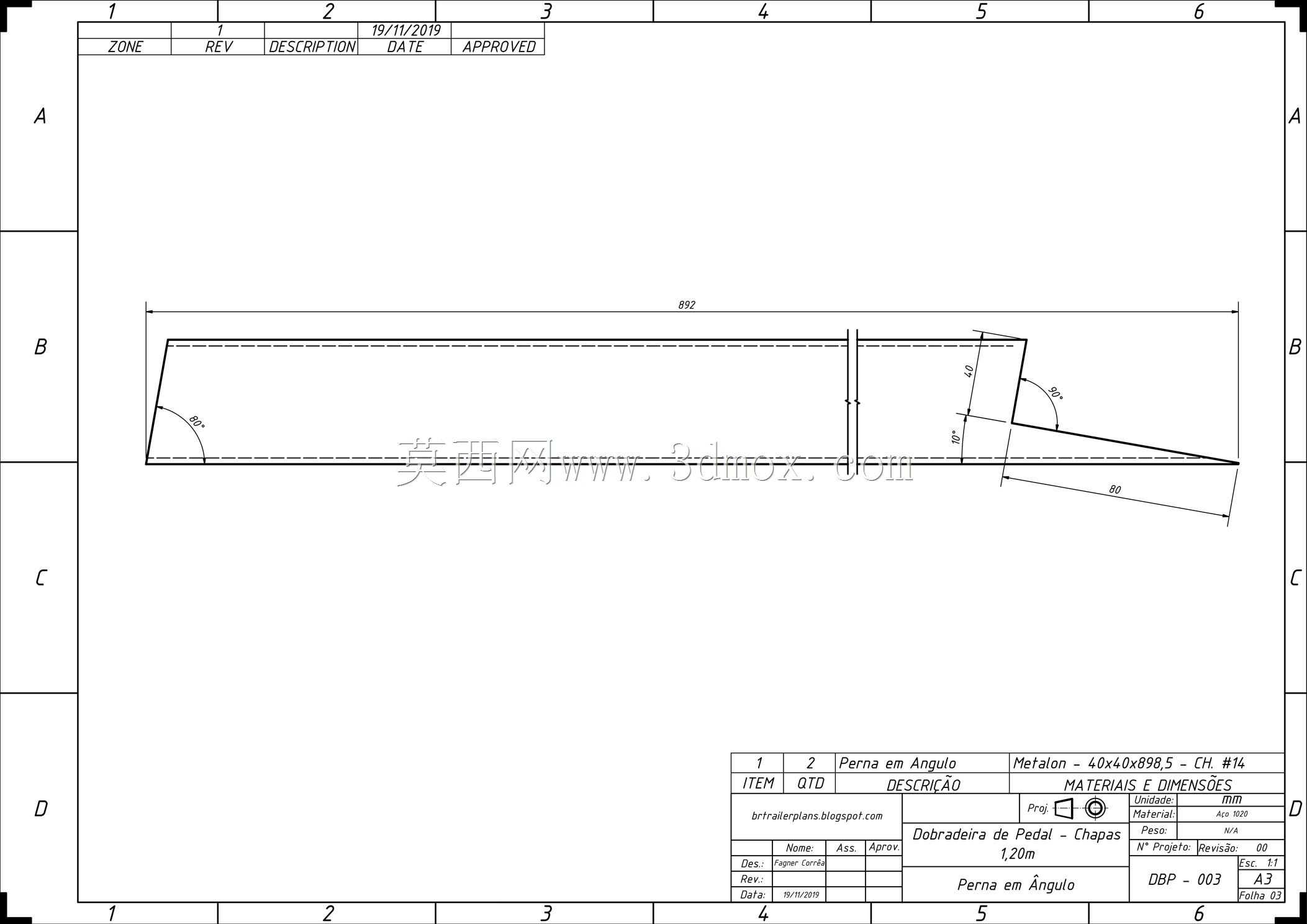

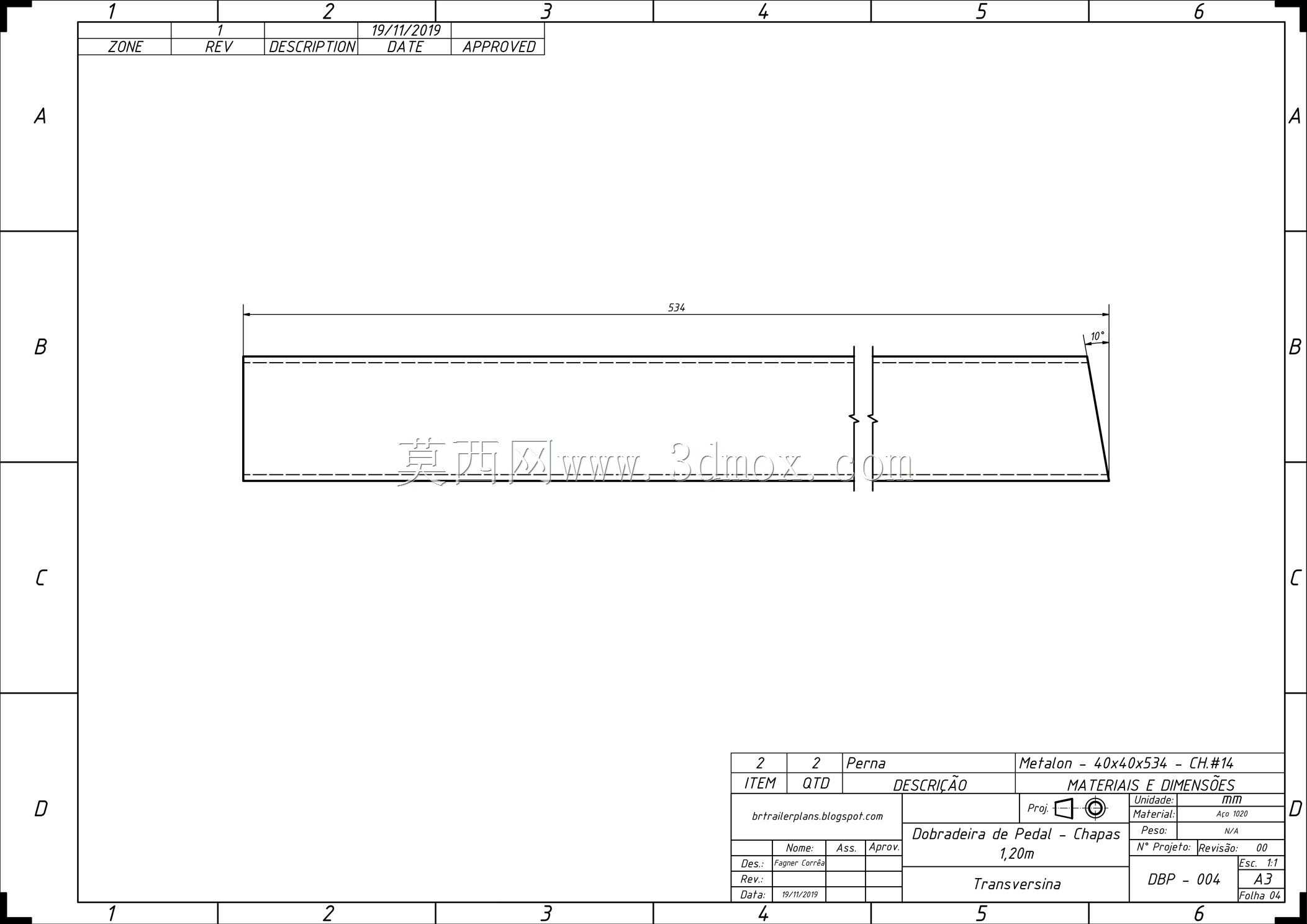

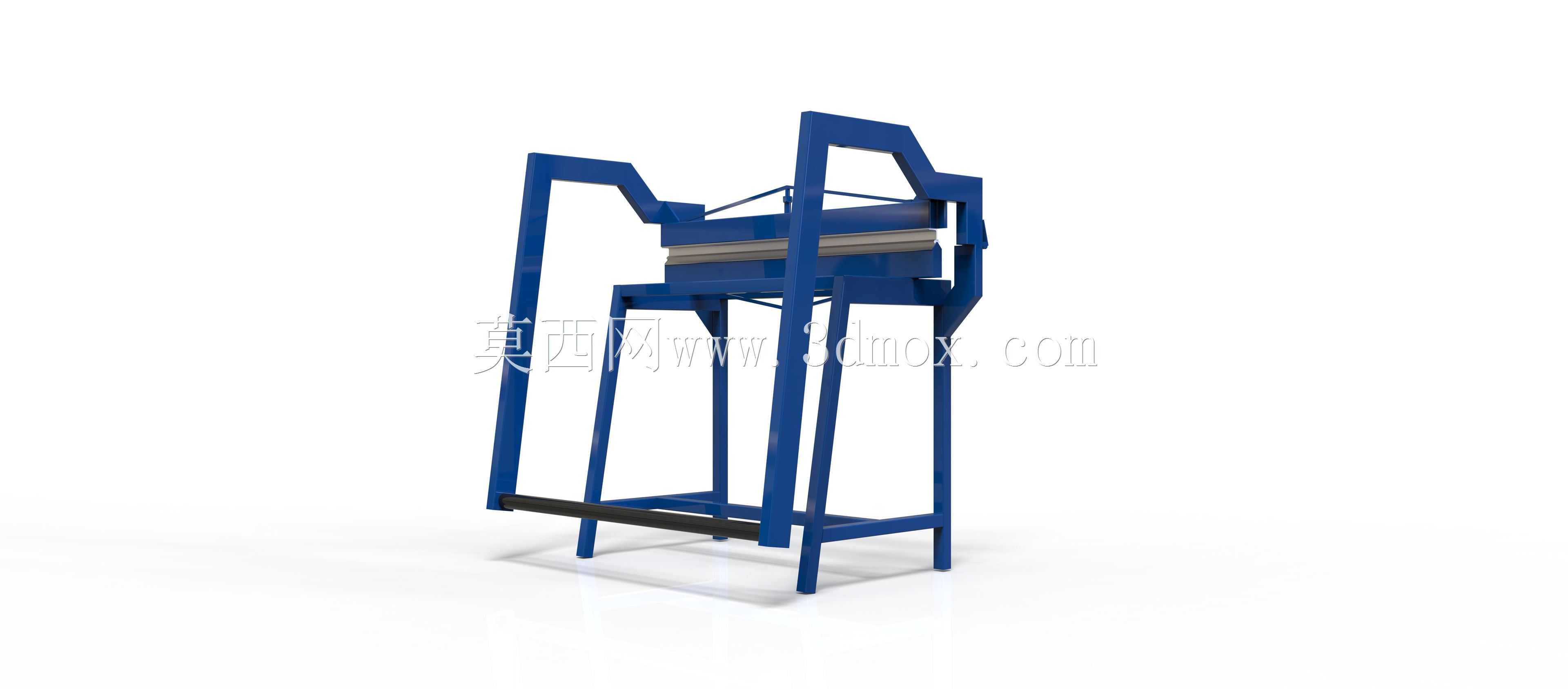

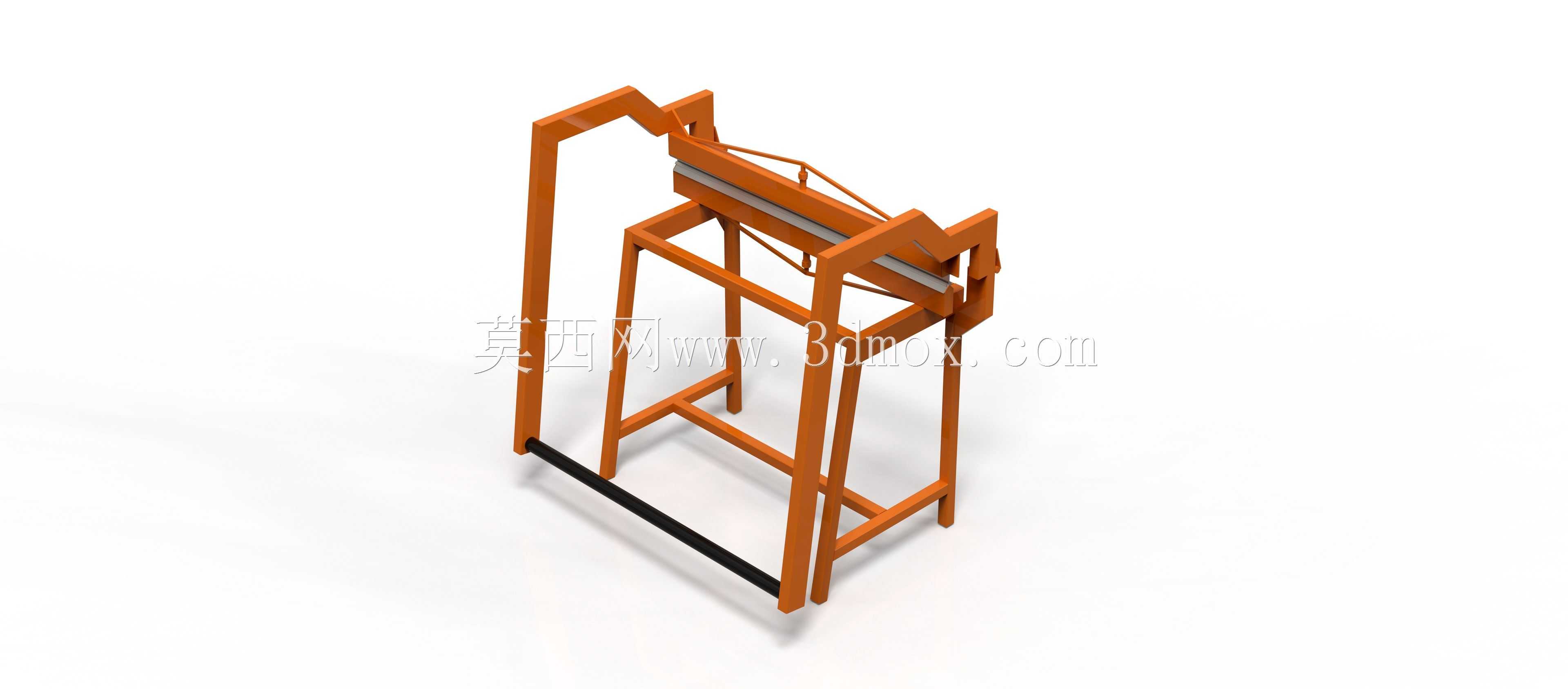

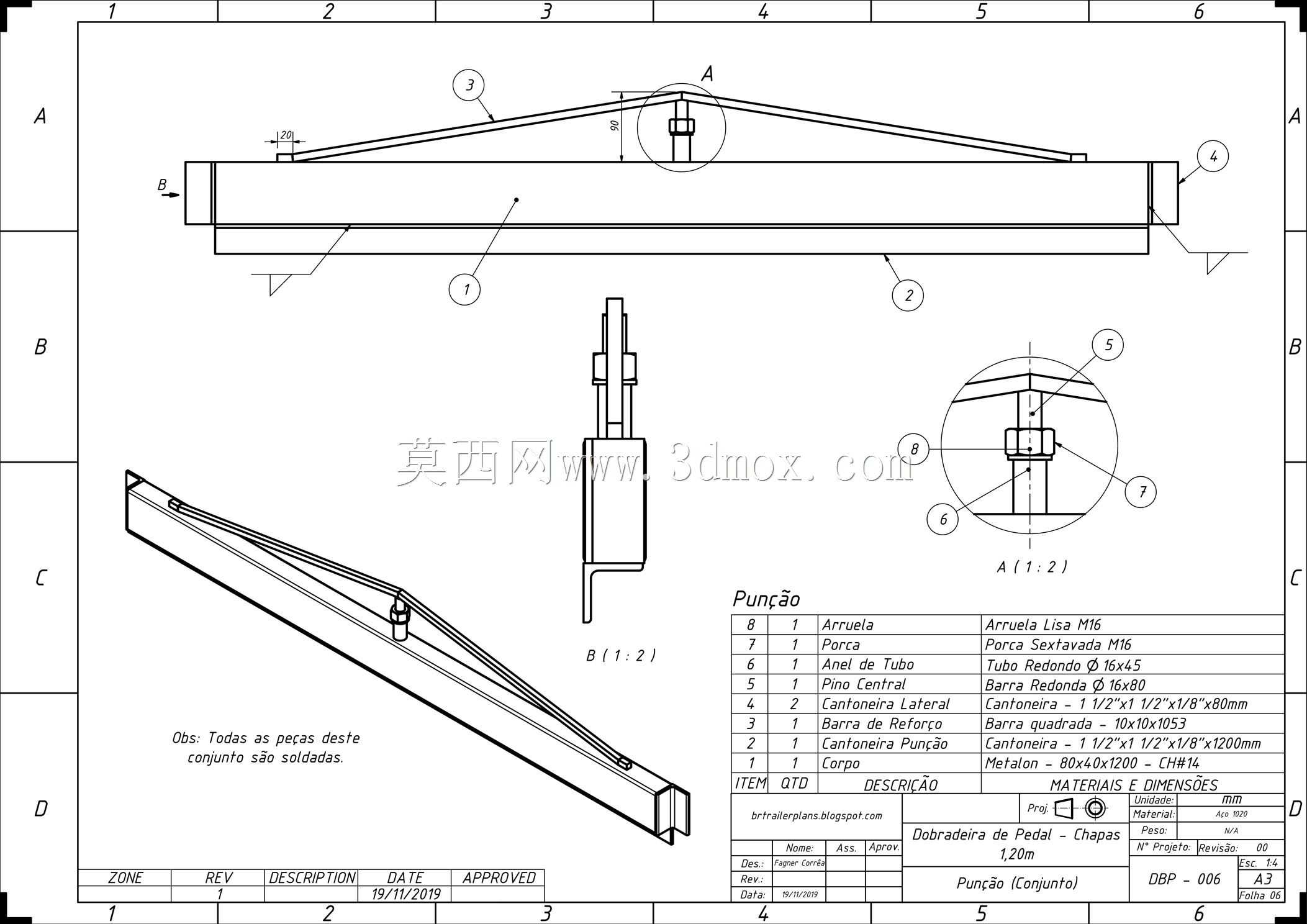

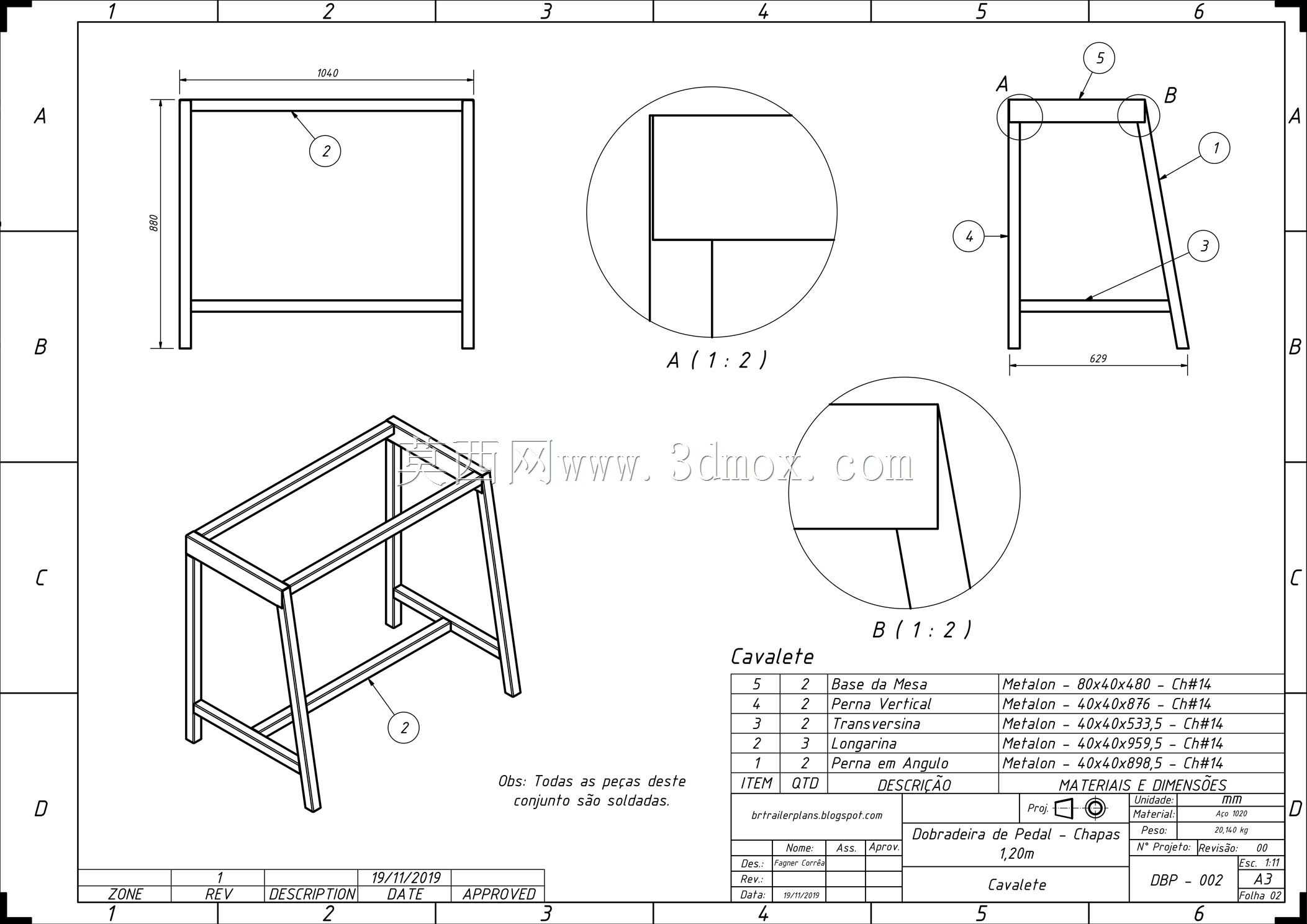

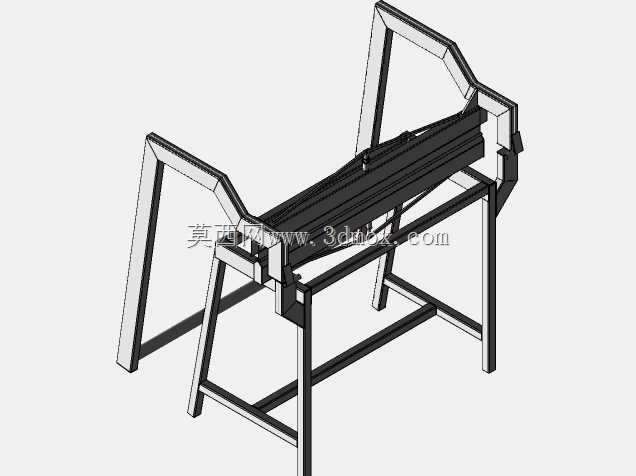

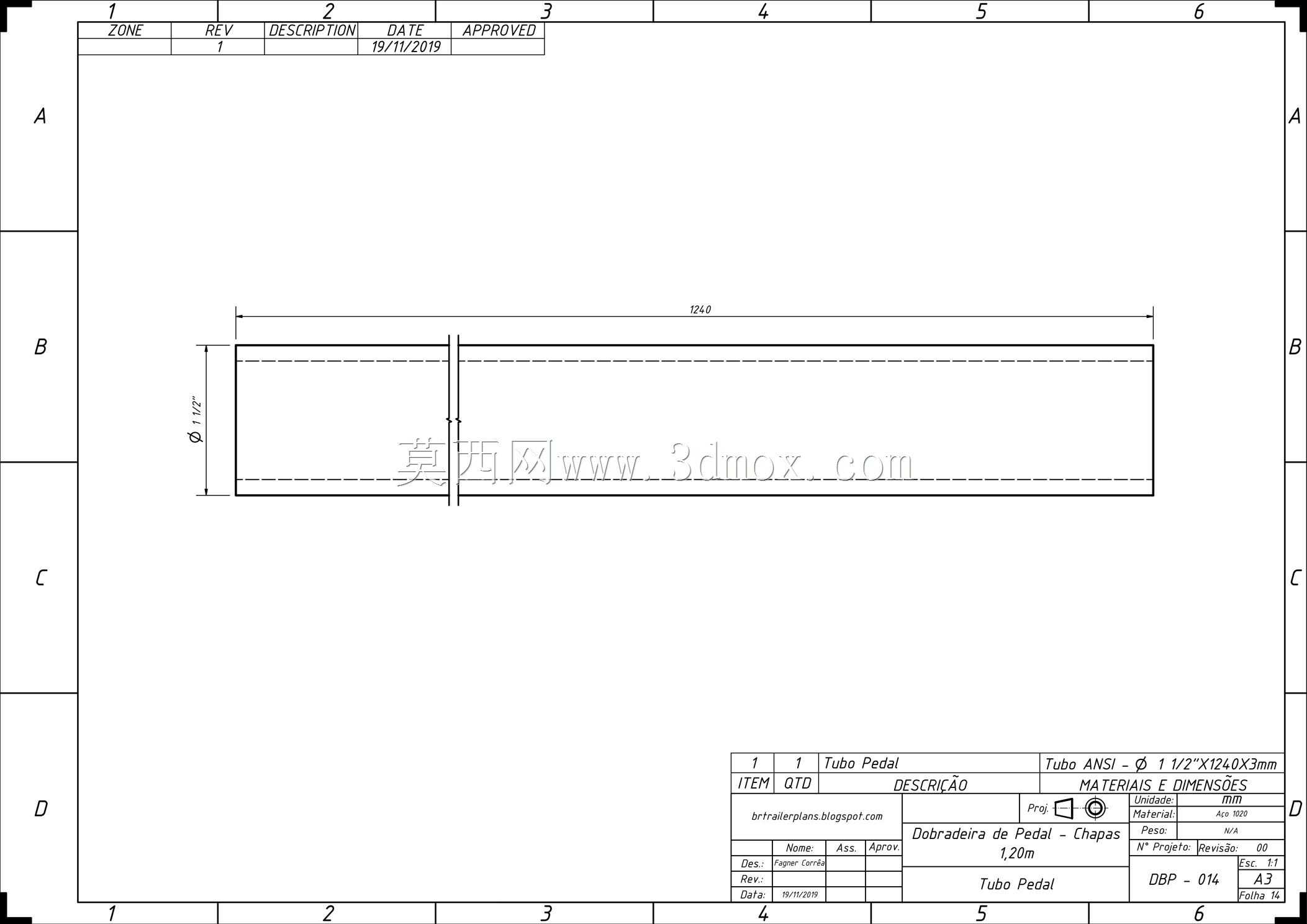

这款手动折弯设备主要面向小型钣金加工场景，适配1.2m幅宽的镀锌板加工需求，可处理18、20、22厚度规格的板材，同时兼容1/8英寸扁钢的折弯作业，在个体维修作坊、小型五金加工厂、钣金教学实训场景中都能发挥实用价值，无需外接动力源，依靠脚柄施力即可完成折弯动作，对场地供电条件没有额外要求，移动布置也相对灵活。从结构设计来看，设备采用框架式立式结构，蓝色型材焊接组成的机架承担整体受力，四根落地支脚保证作业时的稳定性，上模压梁与下模座平行布置，通过杠杆结构将脚柄输入的下压力传递到压合部位，压合行程经过适配调校，能保证常规钣金折弯角度的可控性，作业时操作人员将待加工板材送入上下模之间的定位位置，踩下脚柄即可带动压梁下行完成折弯，松开后压梁复位，操作逻辑简单，新手经过简单熟悉即可上手。设备的安装边界不需要额外做地基固定，放置在平整的硬化地面即可使用，整体占地长度适配1.2m板材的进料出料空间，宽度方向预留操作人员站位空间即可，高度符合人工操作的人机工程学范围，长时间作业也不容易产生过度疲劳。设计思路上优先考虑了小型加工场景的成本控制与实用性，没有冗余的复杂结构，受力部位做了加强处理，应对常规薄板折弯的载荷完全足够，机架的开放式结构方便日常维护与部件调整，压合部位的间隙可以根据板材厚度做微调，适配不同加工需求。不同于大型数控折弯设备，这款手动折弯设备不需要复杂的电控系统与液压配套，采购与维护成本极低，针对小批量、多品种的薄板折弯作业，加工效率反而比调试大型设备更有优势，比如通风管道小件、五金壳体毛坯、定制钣金支架这类加工任务，都可以通过这款设备完成，加工时可以配合简易角度靠模，保证折弯角度的一致性，对于没有大型钣金加工设备的小型经营主体来说，是非常实用的加工工装。设备的受力框架经过结构优化，在保证整体刚性的前提下尽可能控制了自重，方便根据加工需求在车间内转移位置，不需要借助起重设备即可完成移位，脚柄的施力杠杆比经过合理设计，操作人员不需要施加过大的踩踏力即可达到折弯所需的压力，降低作业强度。
