铝型材框架式DIY数控加工设备结构

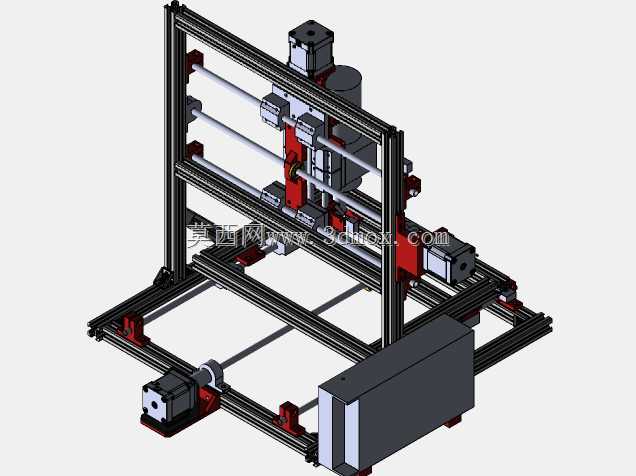

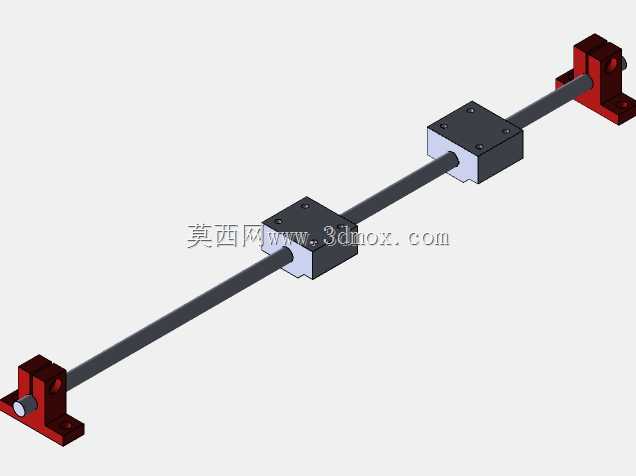

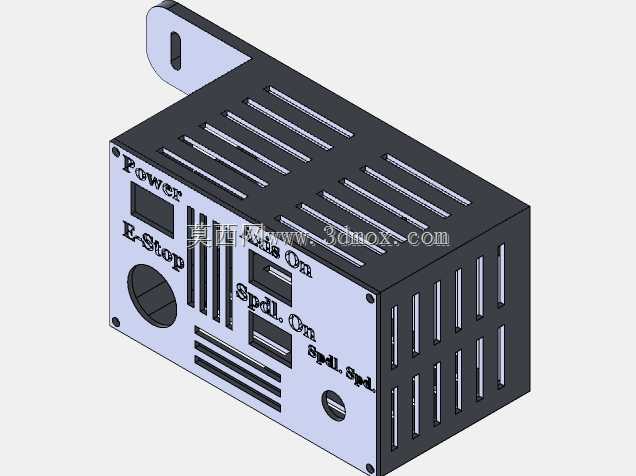

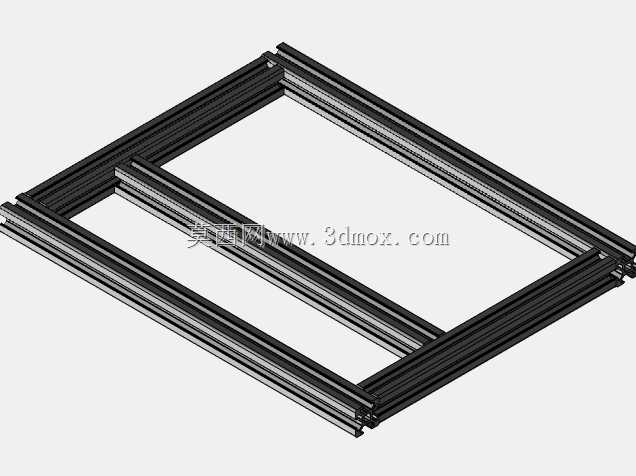

这套数控框架结构面向小批量非标零件加工、个人创客试制、小型工件雕刻铣削场景设计，整体采用工业铝型材作为主体搭建材料，无需复杂焊接工序，仅依靠标准紧固件即可完成整机组装，适配个人工作室、小型加工点位的场地布置需求，安装时无需预埋地脚，普通承重工作台面即可放置固定。从结构布局来看，设备采用龙门式运动架构，X轴方向采用双光轴导轨搭配滑块做横向支撑，传动端布置在机架侧方，通过联轴器连接驱动单元带动丝杠实现横向进给，有效避免单侧传动带来的运动偏移问题；Y轴传动组件布置在工作台下方，沿机架长度方向布置导轨与传动件，承载待加工工件的工作台面可沿Y轴做前后往复运动，台面预留标准T型槽安装位，可适配通用夹具、工件吸盘等装夹配件；Z轴滑台搭载在X轴移动横梁上，垂直方向布置双导轨支撑，可搭载主轴电机完成垂直方向的进给动作，主轴安装位预留标准安装孔距，可适配不同功率的风冷、水冷加工主轴，满足塑料、软金属、木材等不同材质工件的加工需求。设计过程中充分考虑DIY组装的容错性，铝型材选型采用通用20/40系列标准型材，所有连接孔位均适配标准紧固件，加工时仅需按标注尺寸完成型材端面裁切、攻丝即可完成零件准备，无需定制特殊加工件，大幅降低搭建门槛；走线槽沿铝型材槽道内嵌布置，所有驱动线缆、主轴供电线缆均可沿机架内部走线，避免外露线缆干扰运动部件，同时降低车间加工时切削碎屑、切削液对线缆的磨损。整机安装边界控制在常规1.2米工作台可容纳范围，各轴行程覆盖小型零件加工的常规尺寸需求，运动端均设置硬限位挡块，避免超程运动带来的结构碰撞，驱动单元安装位预留足够的散热空间，长时间连续运行时也能保证驱动部件的工作温度处于合理区间。框架底部预留电控箱安装位，可将驱动控制器、电源模块、接口端子统一集成在机架侧方的电控仓内，整机集成度高，外接电源与控制信号即可完成调试运行，无需额外布置独立电控柜，节省场地占用空间。各运动轴的导轨安装面均依托铝型材的基准面定位，组装时仅需通过百分表校正导轨平行度即可保证运动精度，无需复杂的刮研、磨削工序，适合非专业加工场地完成整机组装调试，组装完成后可完成平面雕刻、小型零件铣削、钻孔等常规加工作业，适配教学演示、个人DIY创作、小批量非标零件试制等多种使用场景。
