高精度机械式游标卡尺结构设计

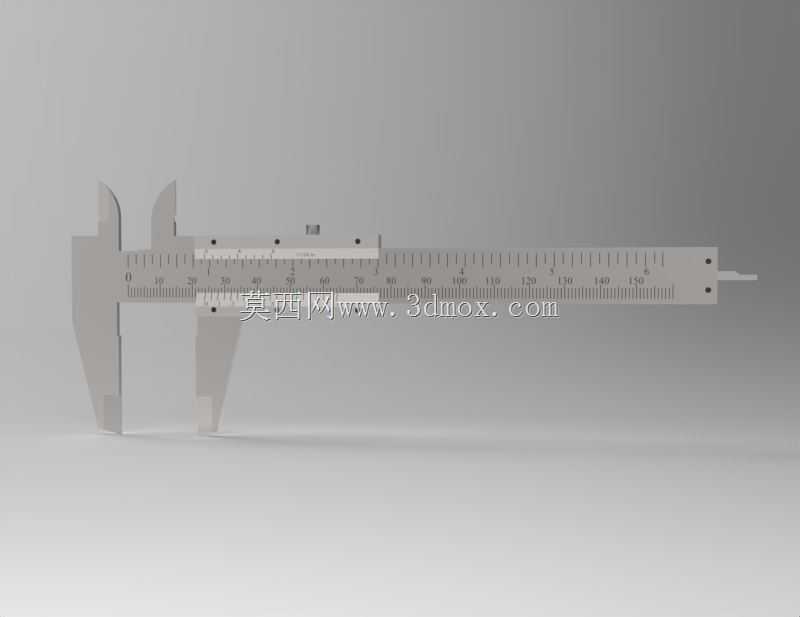

在机械加工现场、五金装配工位、院校金工实训车间乃至日常五金维修场景中，游标卡尺都是出现频率极高的接触式测量器具，这款机械式游标卡尺的结构设计完全贴合一线测量的实际使用需求，没有冗余的电子元器件结构，完全依靠机械刻度配合实现精度读数，抗油污、抗粉尘干扰能力远优于数显类测量器具，在车间复杂工况下长期使用也不易出现读数故障。从结构设计逻辑来看，这款卡尺采用主尺加滑动游标的经典组合结构，主尺尺身采用平直刚性结构设计，保证长期使用过程中不会出现形变导致的测量基准偏移，尺身正面蚀刻有均匀的公制长度刻度，刻度线深度均匀，即便长期用手触摸擦拭也不会轻易磨损失效，主尺一端集成固定测量爪，分别设置用于外尺寸测量的外量爪与内尺寸测量的内量爪，外量爪测量面做了平面度精磨处理，贴合被测工件表面时不会出现间隙导致的测量误差，内量爪采用刃口式结构，可深入小孔、窄槽内部完成内径、槽宽尺寸的检测。滑动游标部分与主尺之间采用精密间隙配合结构，滑动过程阻尼均匀，既不会出现卡滞也不会出现旷量晃动，游标上同样蚀刻有对应精度的游标刻度，与主尺刻度配合可实现0.02毫米级的读数精度，完全满足常规机械加工的尺寸检测要求，游标上方集成有紧固螺钉，测量完成后可锁紧游标位置，方便将卡尺取下后再进行读数，避免手持过程中游标移位导致读数偏差，部分结构还附带深度测量杆，可随游标同步滑动，用于测量台阶深度、盲孔深度等特殊尺寸，拓展了器具的测量适用范围。从外形尺寸与安装边界来看，这款卡尺的整体长度根据测量量程做了对应匹配，常规150毫米量程的卡尺整体长度控制在230毫米左右，收纳时可放入通用工具盒的量具隔层，不会占用过多工位储物空间，量爪的开合范围完全覆盖对应量程的内外尺寸测量需求，滑动行程做了硬限位设计，避免游标从主尺上滑脱掉落。在实际使用过程中，这款卡尺可完成工件外径、内径、长度、宽度、深度、孔距等多类尺寸的检测，不需要额外更换测量头，单把器具即可覆盖一线工位绝大多数常规尺寸测量需求，相比千分尺等专用量具，它的测量范围更广、使用灵活性更强，相比钢直尺等简易测量工具，它的测量精度更高、读数更准确，是机械加工、五金制造、设备维修等领域不可或缺的基础测量器具，其结构设计经过多年工业场景验证，可靠性与实用性都经过了长期的实际检验。
