机械式游标卡尺高精度测量工具结构

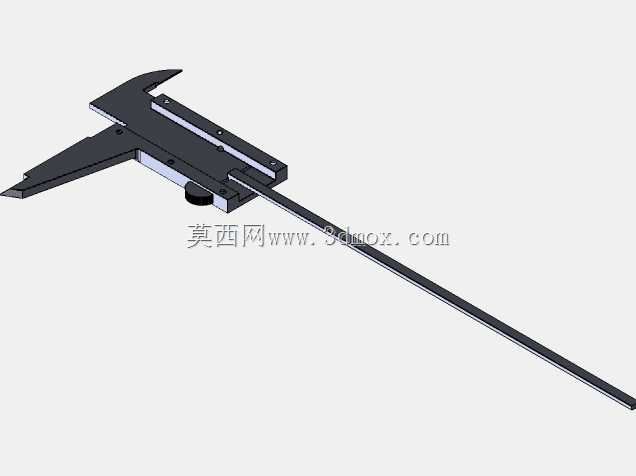

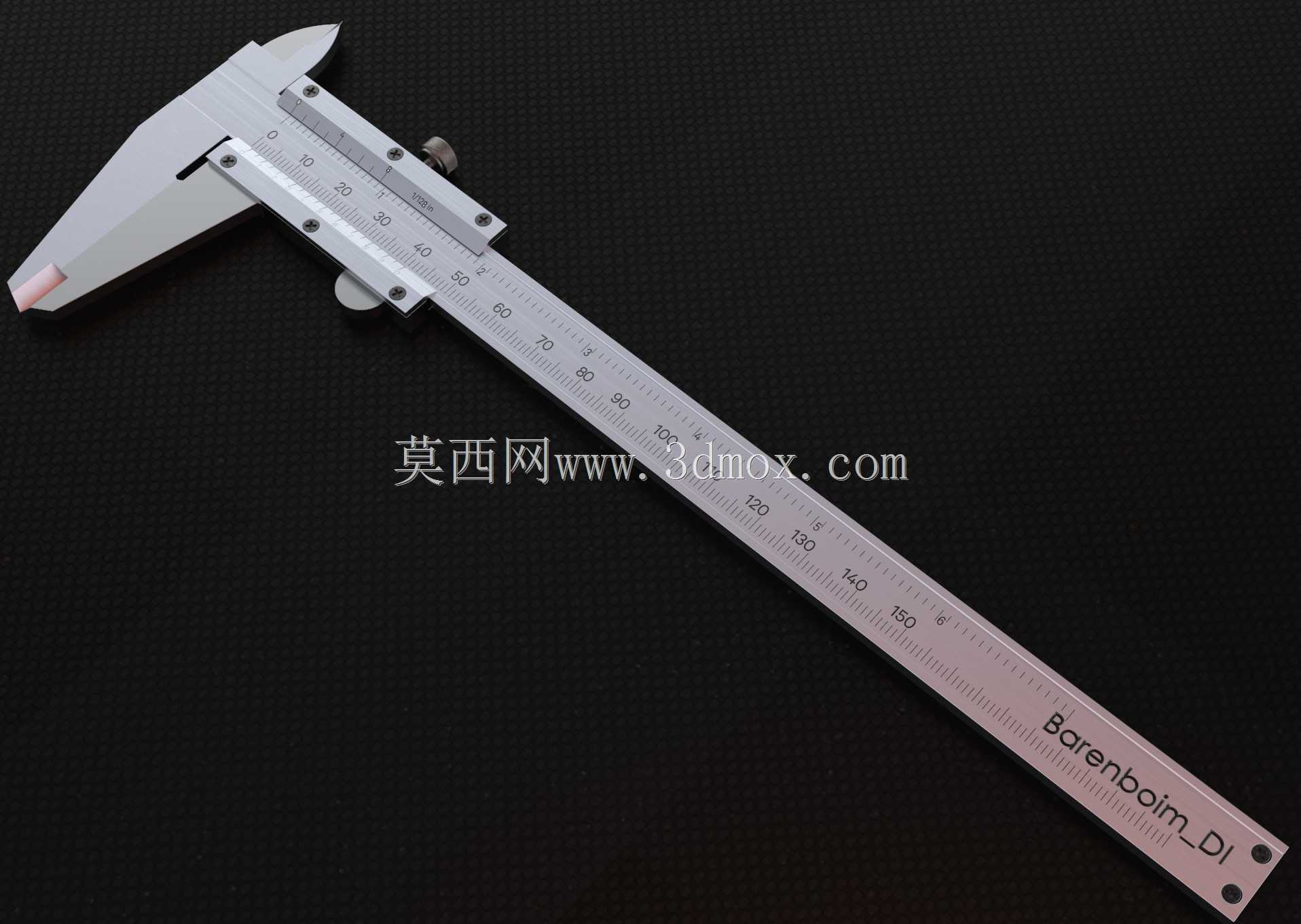

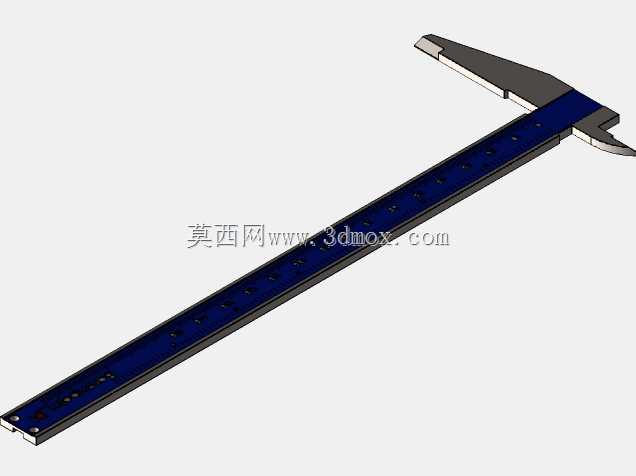

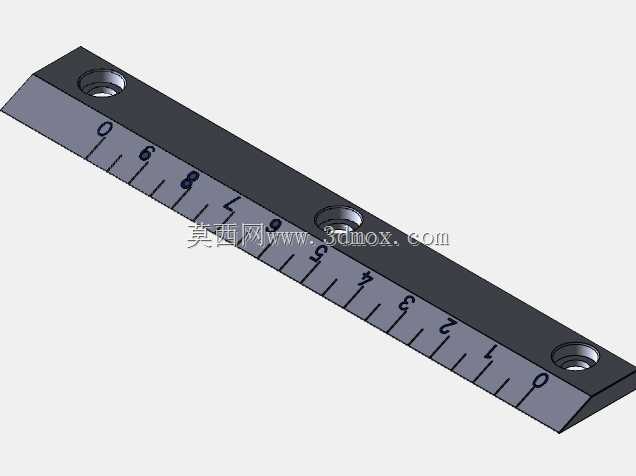

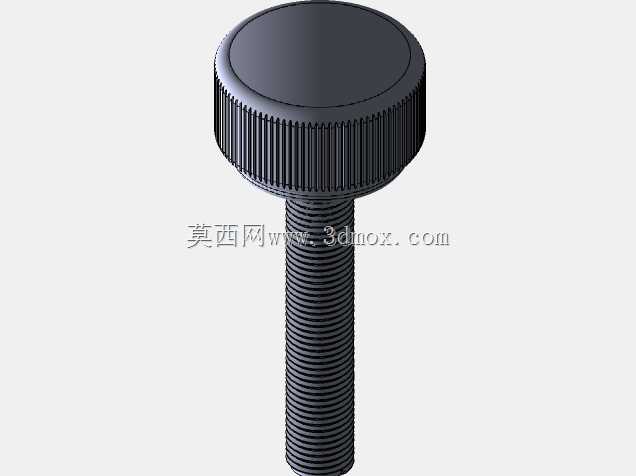

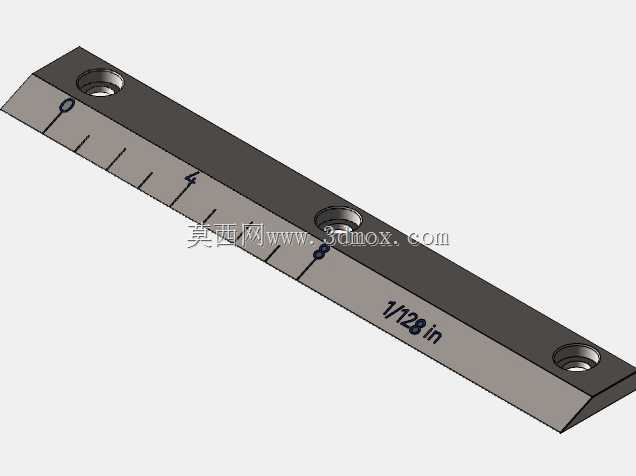

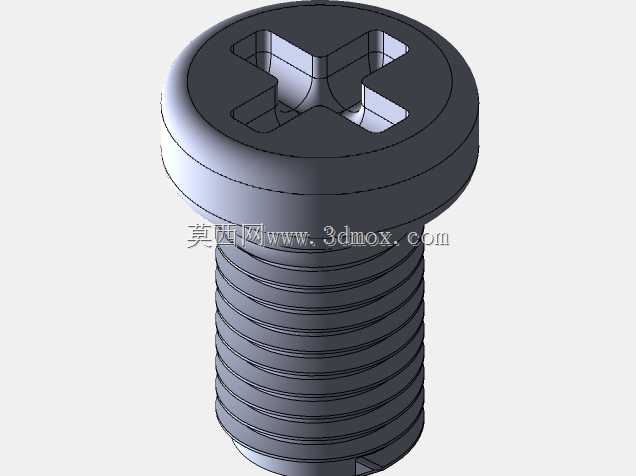

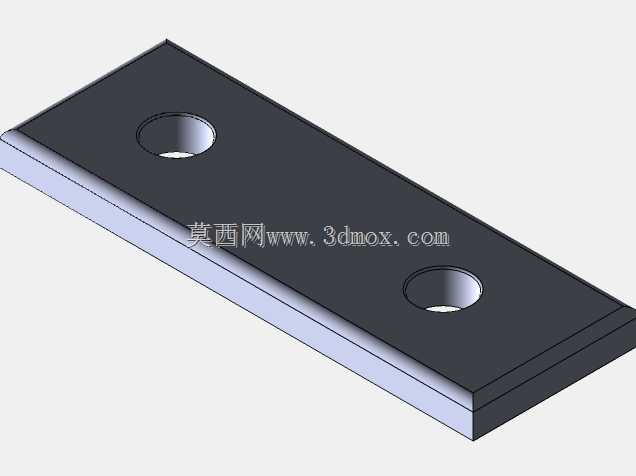

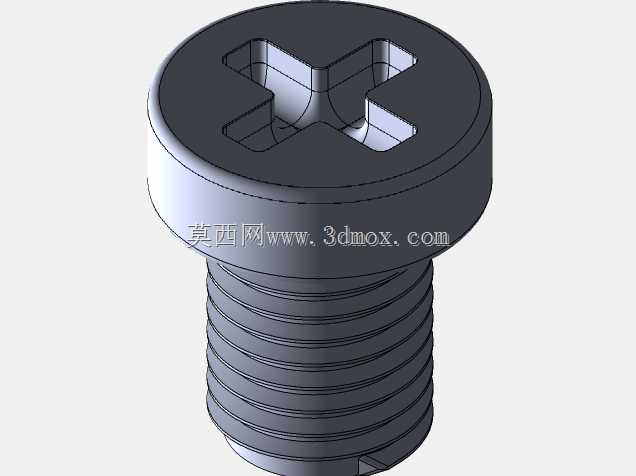

在机械加工车间的日常巡检、工件入厂检验、工序间尺寸校核场景里，游标卡尺是一线操作人员、质检人员随身配备的基础测量器具，不需要外接电源，不受现场油污、铁屑环境的过多干扰，能快速完成外径、内径、深度、台阶尺寸的直接测量，覆盖从毛坯粗加工到半精加工环节的多数尺寸核验需求，相比千分尺它的测量量程更宽，相比专用卡规它的适配场景更灵活。这款游标卡尺采用整体不锈钢材质打造，主尺与游标尺的滑动配合面做了精磨处理，推拉过程无卡顿、无明显旷量，锁紧螺钉能在测量完成后固定游标尺位置，避免读数过程中尺框移位造成的数值偏差。从结构设计来看，固定量爪与活动量爪的测量面做了淬硬处理，硬度达到HRC58-62，长期接触金属工件也不易出现磨损塌边，保证测量面的平面度与平行度符合精度要求；深度测量杆与主尺尾部的导向槽配合紧密，伸出过程无偏摆，测量盲孔深度、台阶高度时能保证测杆与被测基准面垂直，减少测量系统误差。尺身的刻度线采用激光蚀刻工艺，线条清晰均匀，主尺刻度间隔1mm，游标尺采用50分度设计，分度值0.02mm，能满足IT10-IT12级公差的工件尺寸检测需求，不需要估读就能直接读取准确数值，对操作人员的读数技能要求更低。从安装与使用边界来看，这款卡尺的整体长度适配0-150mm的常规测量量程，量爪的最大张开距离与量程匹配，测量内径时量爪的刃口部分能深入直径5mm以上的内孔，不会因为量爪厚度过大无法伸入小孔；深度测量杆的伸出长度与主尺量程一致，测量深度时不会出现杆长不足的问题。日常使用中，需要注意避免卡尺掉落磕碰，不要用它测量运动中的工件，也不要用它夹持工件做划线、撬动等非测量用途，每次使用后擦拭干净测量面的油污与铁屑，定期校准零位误差，就能长期保持测量精度稳定。在五金加工、模具修配、设备维保、教学实训等场景中，这种机械式游标卡尺的可靠性远高于数显类量具，不会因为电池亏电、电路受潮出现数值跳变的问题，是生产现场不可或缺的基础测量器具。建模过程中还原了尺身的刻度排布、量爪的刃口角度、锁紧螺钉的安装位置、滑动尺框的配合间隙，能直接用于量具结构教学、测量工装方案演示、车间工具台账建模等场景，结构细节完全贴合实物的装配关系，没有多余的简化结构。
