机加工同轴度检测用百分表式指示工装

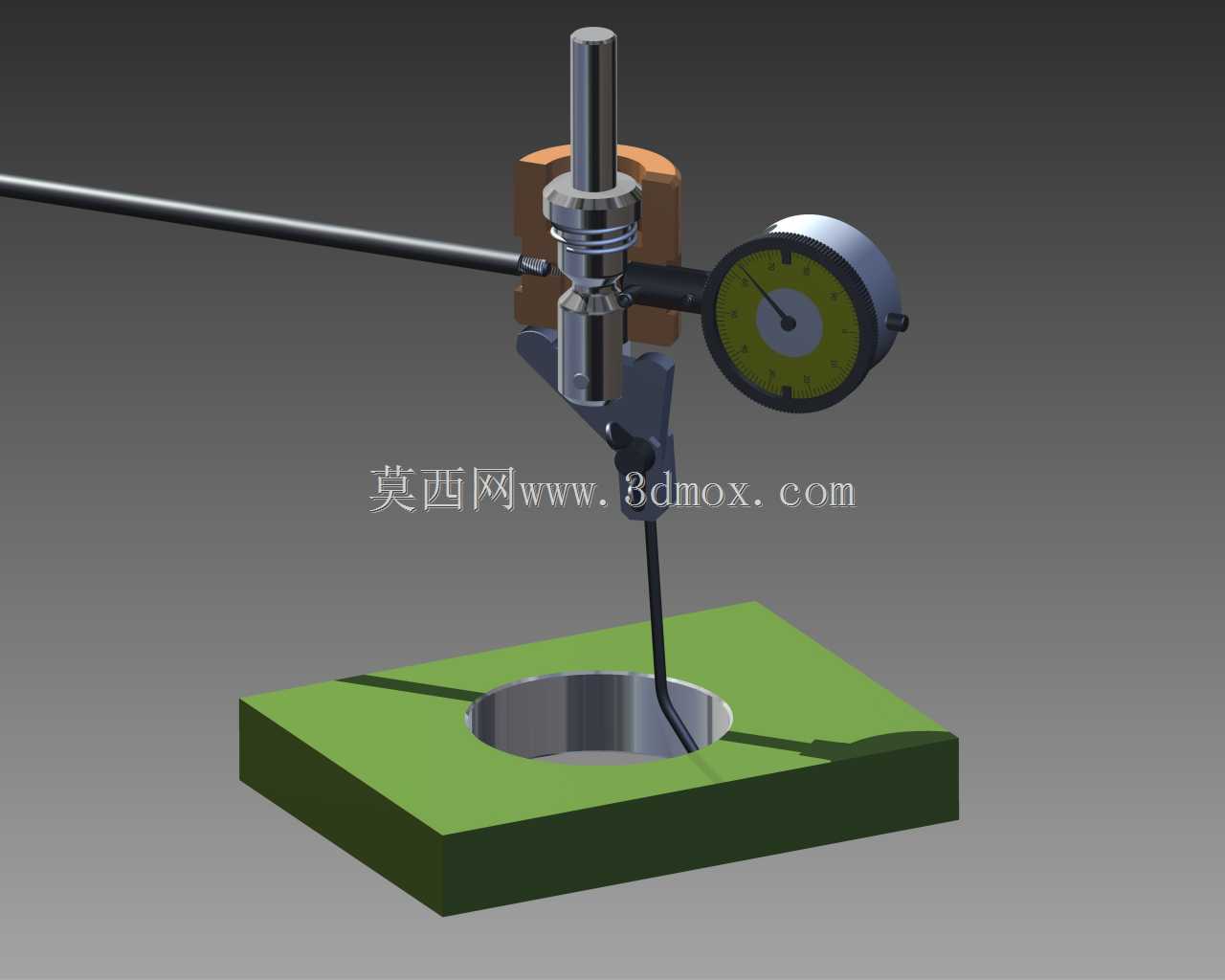

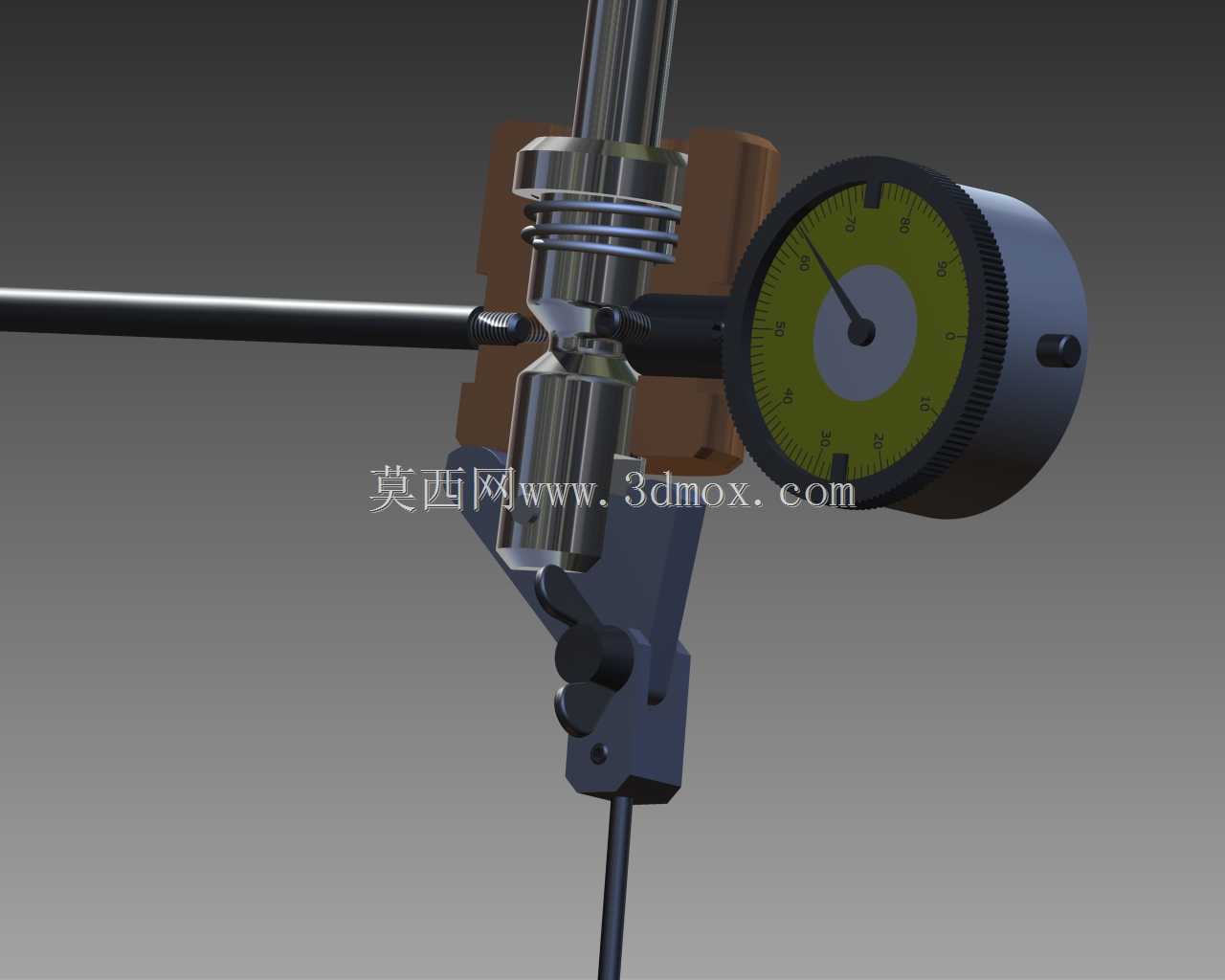

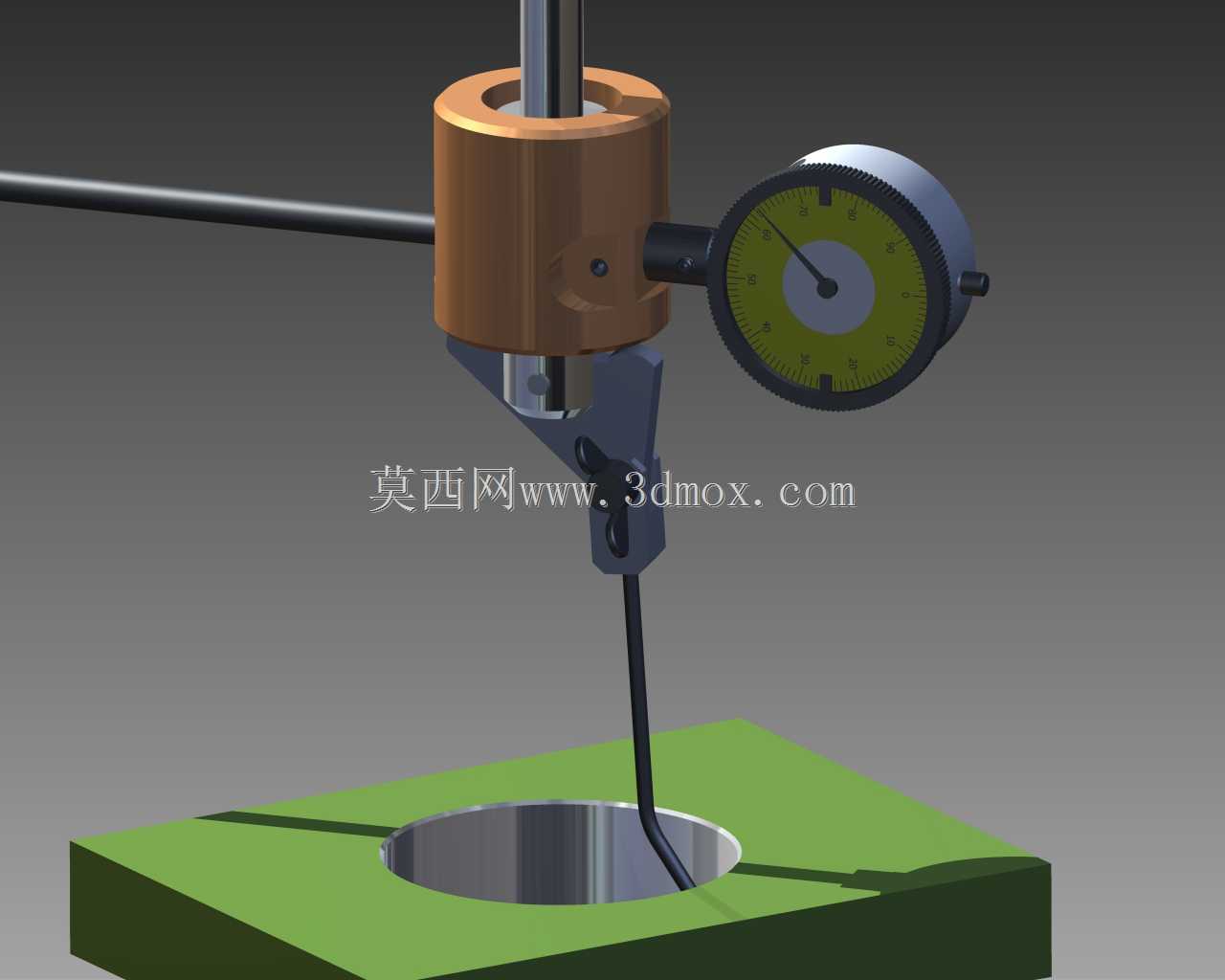

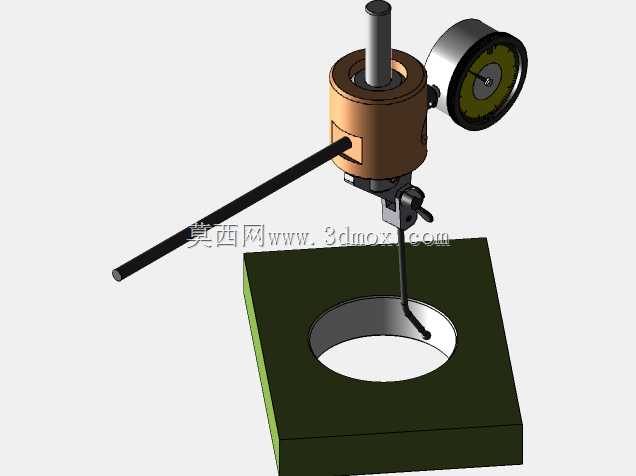

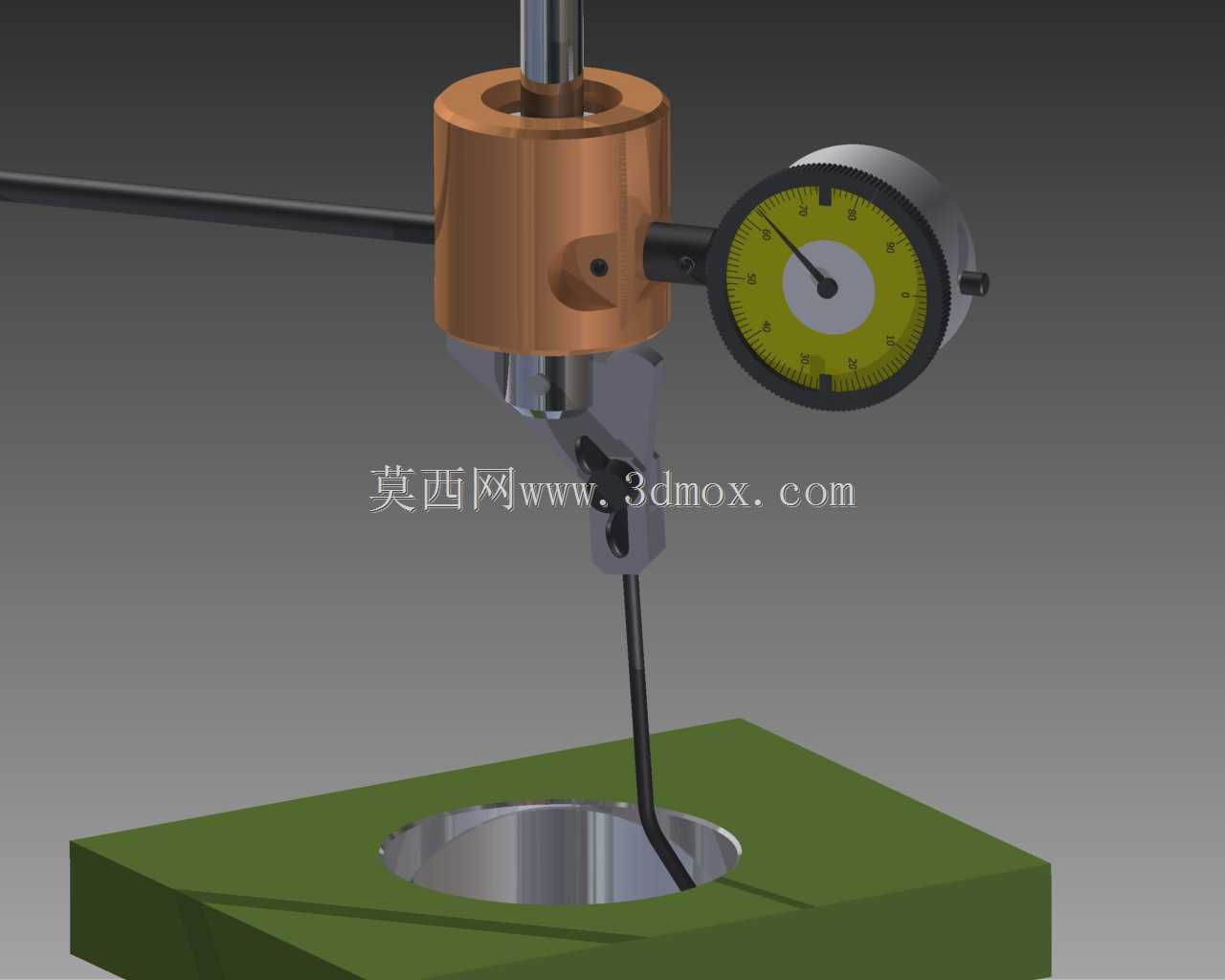

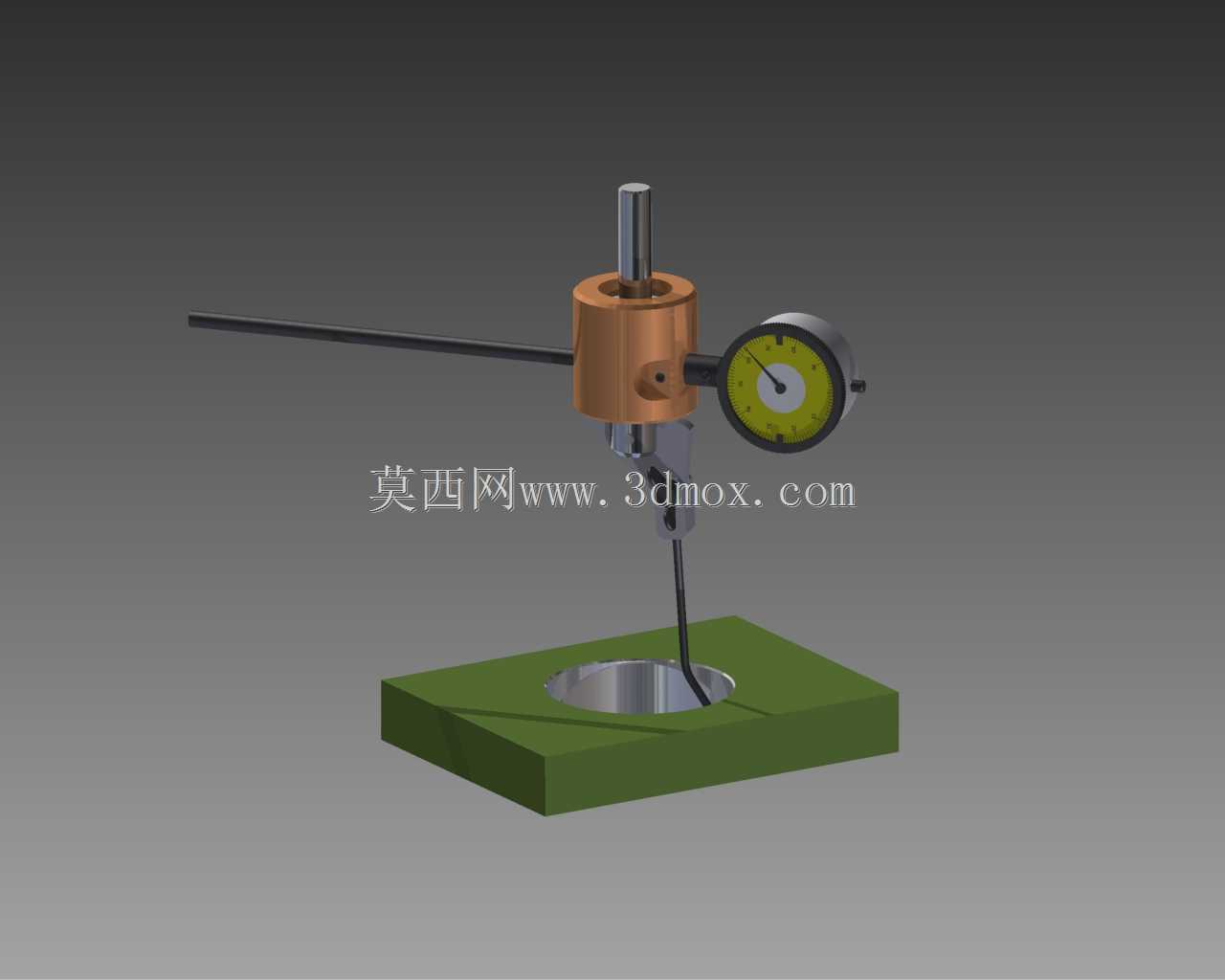

在普通车床、立式钻床、镗床的日常加工作业中，待加工工件与主轴的同轴度找正一直是影响加工精度的核心前置工序，这套同轴指示工装正是为解决中小批量加工时快速找正需求设计的。整套工装的核心功能是通过接触式位移检测，直观反馈工件基准孔、外圆与设备主轴的径向偏差，替代传统靠打表反复调整的繁琐操作，找正效率相比传统磁力表座架表方式提升40%以上，尤其适合法兰盘、轴套类零件的内孔与主轴同轴校准场景。从结构设计逻辑来看，工装采用分体式夹持结构，上部的铜质夹持套可根据设备主轴直径更换适配衬套，直接套装在机床主轴端，无需额外搭建表架，避免了表架刚性不足带来的检测误差。横向伸出的摆臂采用轻质合金钢材质，做了等强度减重处理，既保证足够的抗弯刚性，又不会因自重导致夹持端偏斜，摆臂末端的百分表安装座预留了微调行程，可根据被测孔径大小调整表的伸出长度，适配直径20mm到120mm的内孔同轴检测，也可翻转安装实现外圆的径向跳动检测。底座部分模拟了机床工作台的T型槽安装基准，检测杆可沿夹持套中心孔自由上下滑动，下端的硬质合金测头接触被测孔壁后，随着主轴缓慢转动，百分表的指针摆差就能直接反映出被测部位与主轴的同轴度偏差，指针摆动范围的一半即为实际的偏心量，操作人员可直接根据表值调整工件装夹位置，直到指针摆差控制在公差允许范围内。设计时充分考虑了现场使用的边界条件，整套工装的最大回转半径不超过180mm，不会和机床的刀架、夹具产生运动干涉，夹持套与主轴的配合面做了H7精度的公差配合，安装后自身的径向跳动控制在0.005mm以内，避免工装本身的精度误差影响检测结果。百分表的安装位置做了防磕碰设计，摆臂转动时表体不会突出到工装最大回转轮廓之外，日常存放时测头带有保护套，避免硬质合金头磕碰损伤影响检测精度。不同于专用的同轴度检测仪，这套工装无需外接电源或气源，完全依靠机械结构实现偏差传递，可直接在生产现场的各类机床上使用，对作业环境没有特殊要求，日常维护仅需定期给滑动配合面加注少量润滑油即可，长期使用的精度保持性较好，非常适合中小机加工车间作为通用找正检具配备。
