ER11型主轴夹头锁紧六角螺母结构

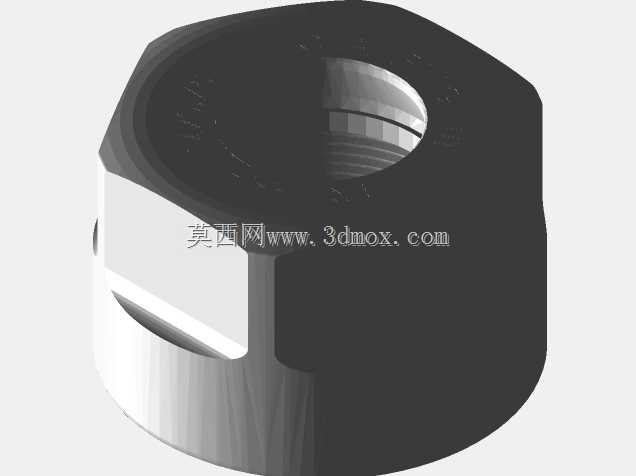

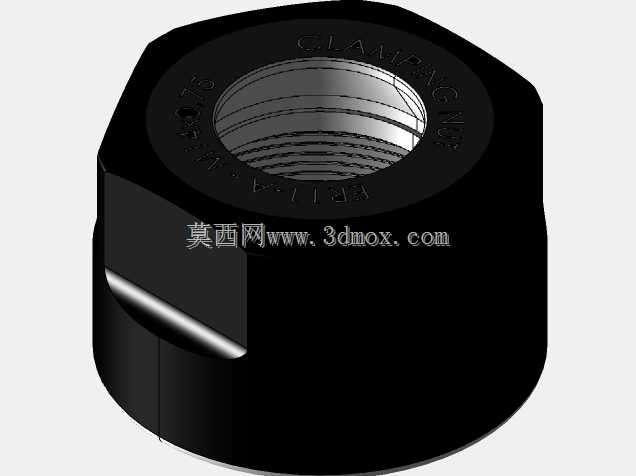

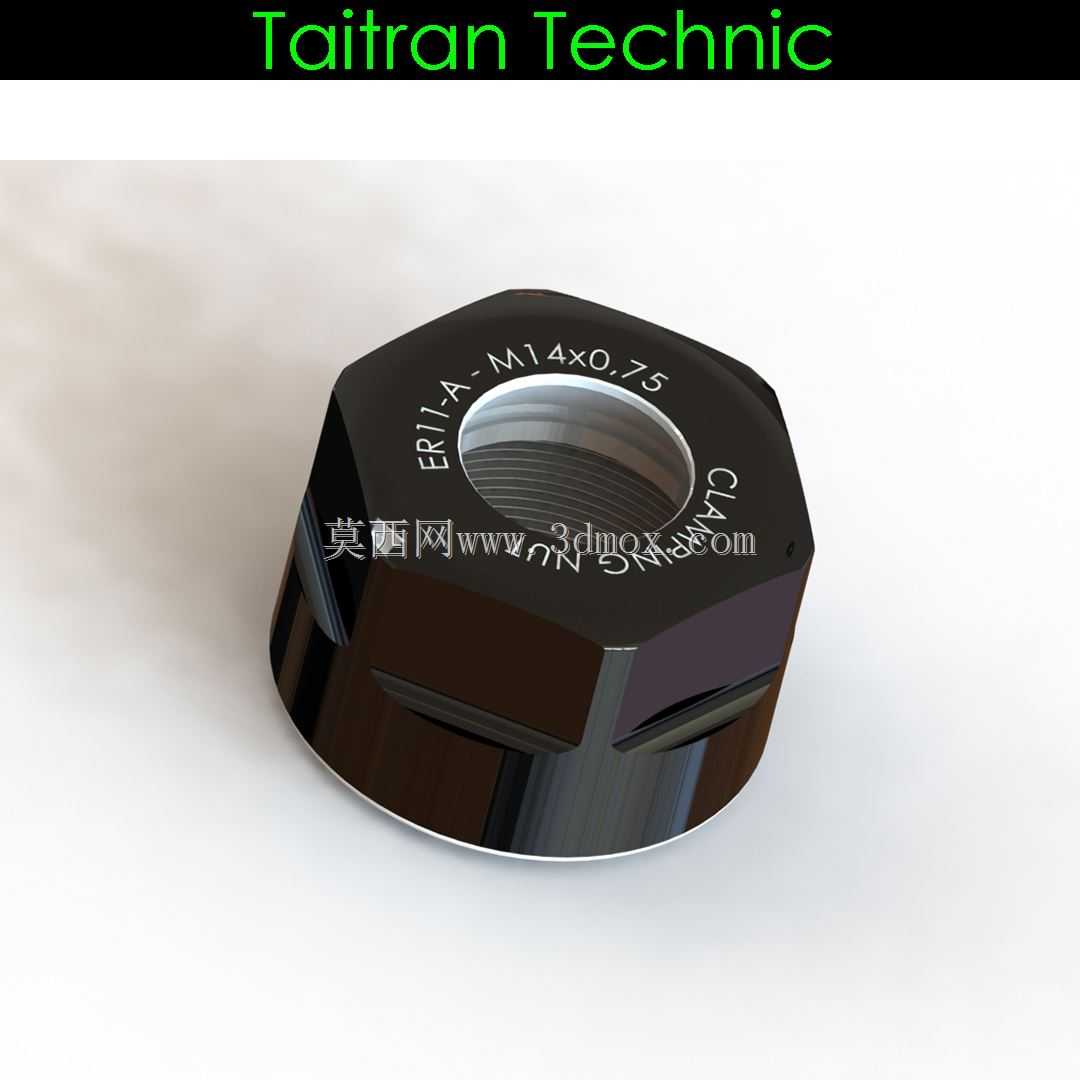

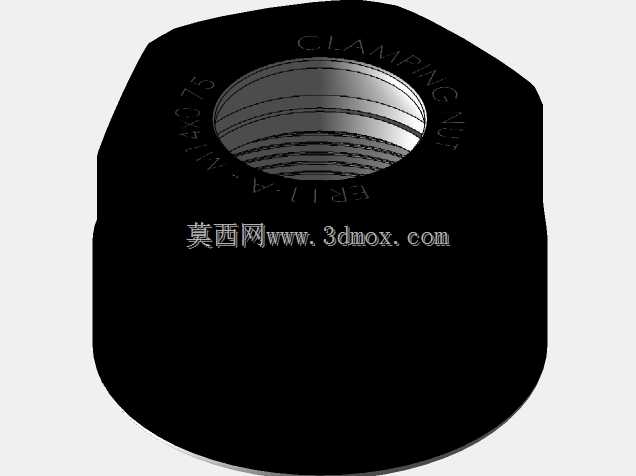

这款ER11规格的夹头锁紧螺母，是数控加工主轴与ER弹性夹头配套的核心锁紧构件，日常在小型雕刻机、桌面级CNC路由器、精雕机的主轴端应用极为广泛，主要作用是在装入ER11弹性筒夹后，通过螺纹旋合的轴向推力收紧筒夹，实现对刀具柄部的均匀夹紧，保障高速切削过程中刀具的同轴度与装夹刚性。从结构设计来看，这款螺母采用外六角外形，相比圆形滚花螺母，更适配开口扳手进行大扭矩锁紧，在频繁换刀的加工场景下，能有效减少扳手打滑的问题，锁紧操作的施力效率更高，尤其适合小型加工设备日常换刀频次高、操作空间有限的工况。螺母的内螺纹规格匹配M14×0.75的细牙螺纹，细牙螺纹的自锁性能更好，在主轴高速运转产生振动的工况下，能降低螺母松脱的风险，同时细牙螺纹的螺距更小，旋合过程中对筒夹的推力更平缓，能避免筒夹受力不均导致的刀具偏摆问题。螺母的内端面做了与ER11夹头锥度匹配的压合面，旋紧过程中压合面会均匀贴合筒夹的外锥面，将周向的锁紧力均匀传递到筒夹的各个收缩槽，保证筒夹对刀具的夹持力周向一致，减少高速旋转时的动平衡误差。从安装边界来看，这款螺母的对边尺寸适配标准ER11螺母的扳手空间，安装后突出主轴端面的高度控制在合理范围，不会干涉加工过程中刀具的走刀路径，在小型工件的精细雕刻、钻孔、铣削加工中，能适配较小的加工避让空间，不会因为螺母外形过大碰伤工件或夹具。设计时还考虑了长期使用的耐磨性，螺母的受力接触面做了相应的硬度处理，反复拆装锁紧后不会出现压痕变形，能长期保持与筒夹锥面的贴合精度，避免因为接触面磨损导致的锁紧力不足、刀具跳动超差问题。在实际设备选型配套中，只要主轴或刀杆的ER夹头座规格为ER11，螺纹规格匹配M14×0.75，就可以直接替换使用，不需要额外修改主轴端的结构，适配性较强，不管是原厂设备的配件更换，还是自制DIY数控设备的主轴配套，都能满足装夹使用需求。
