机用精密平口夹持虎钳结构设计

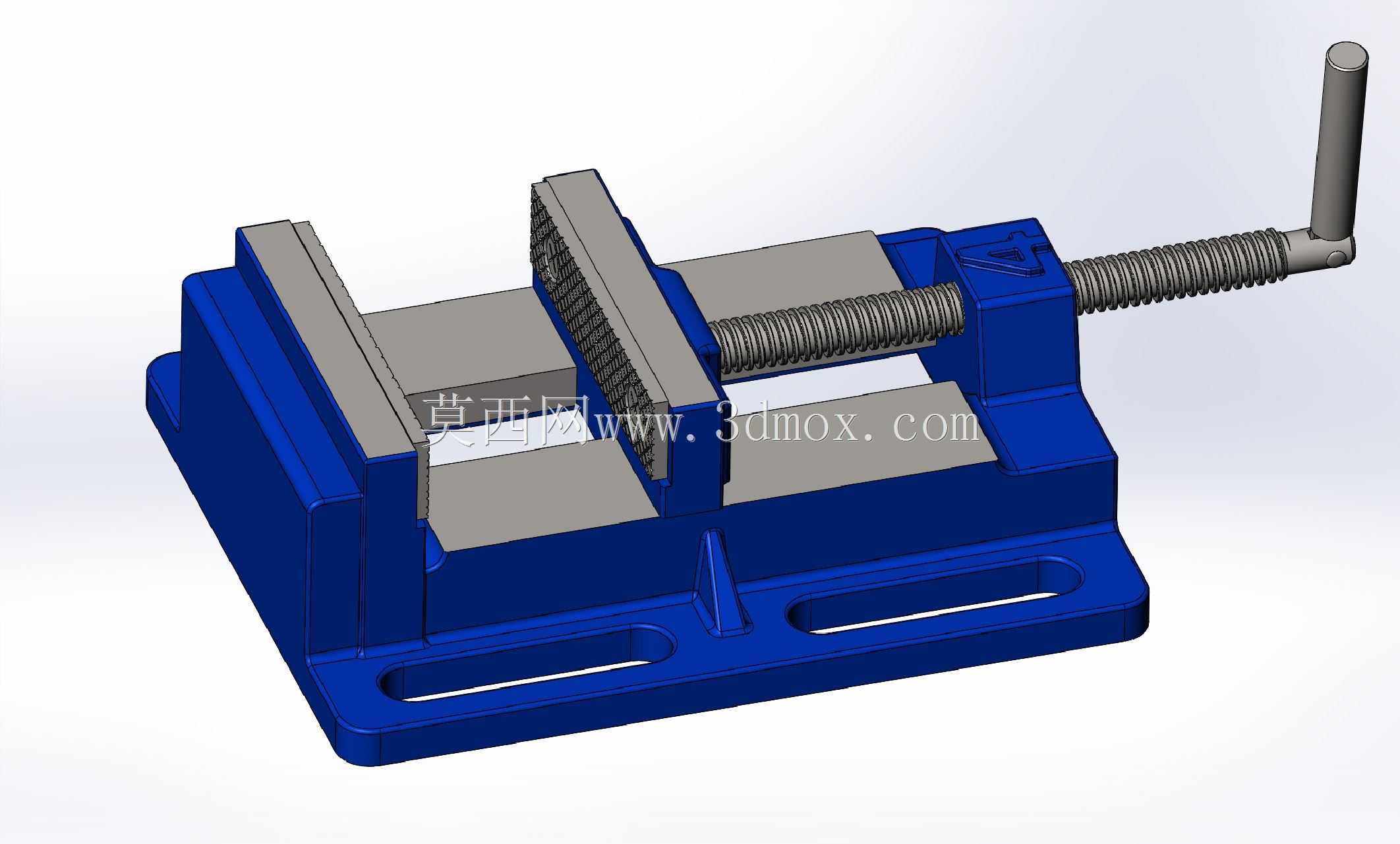

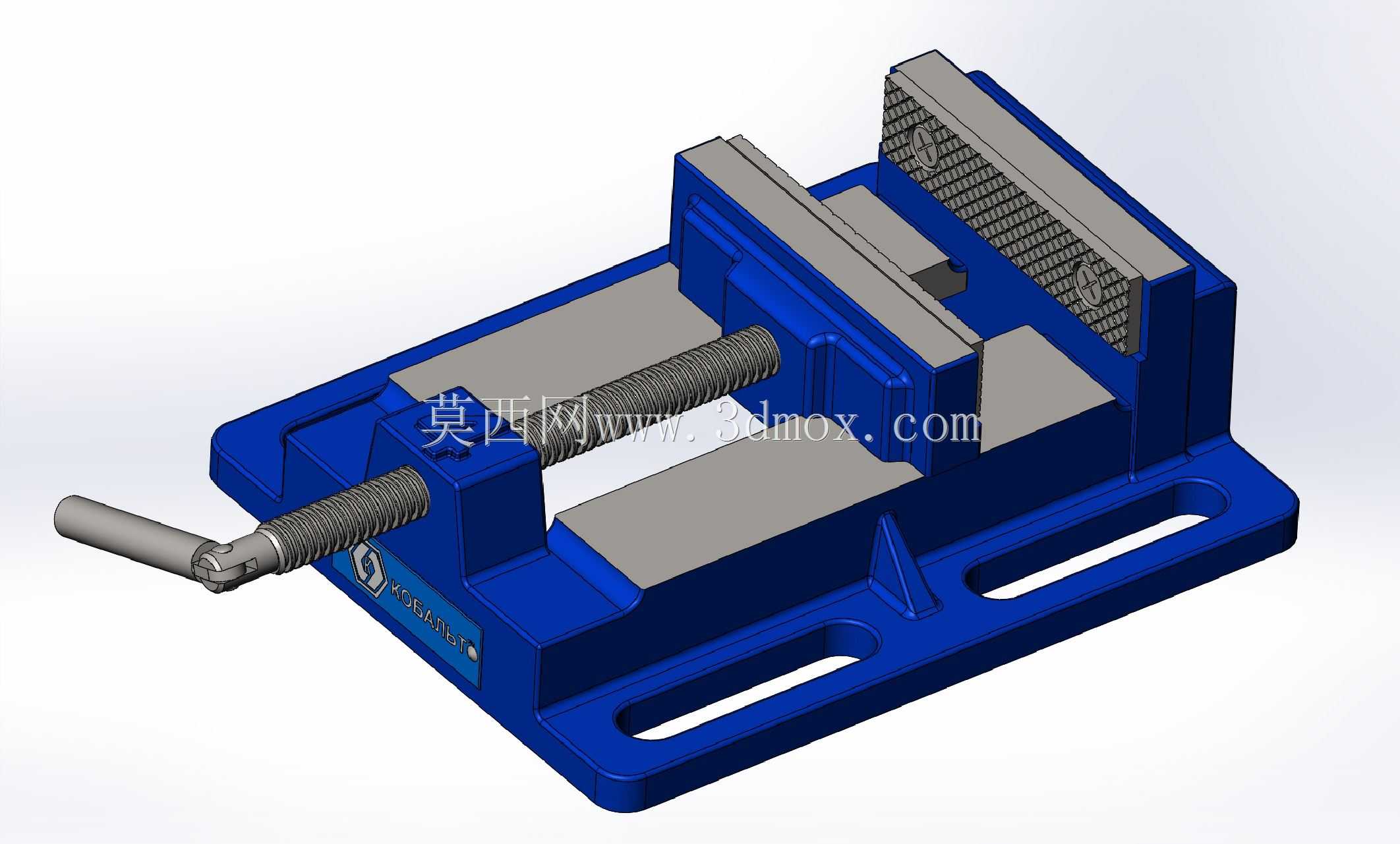

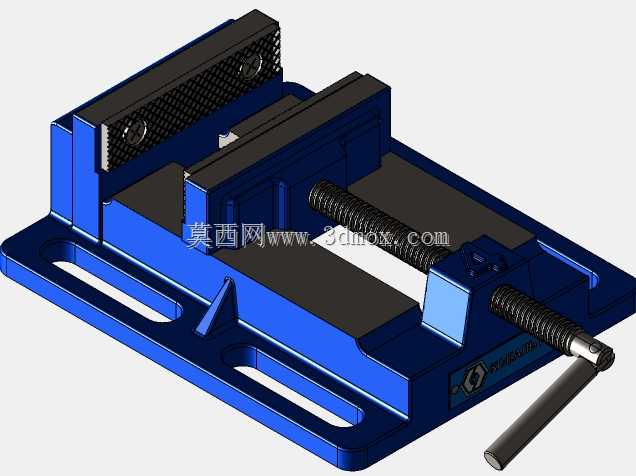

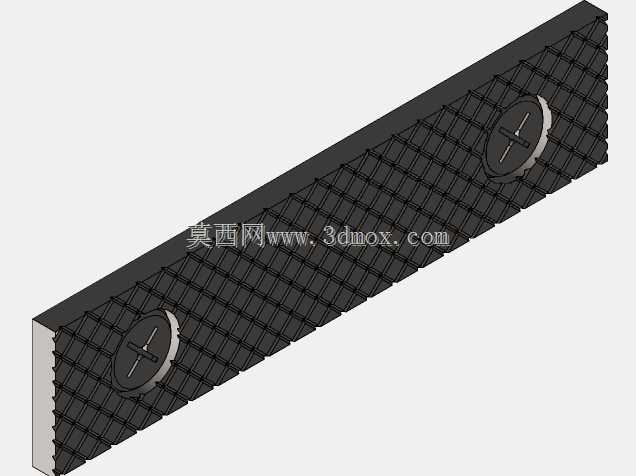

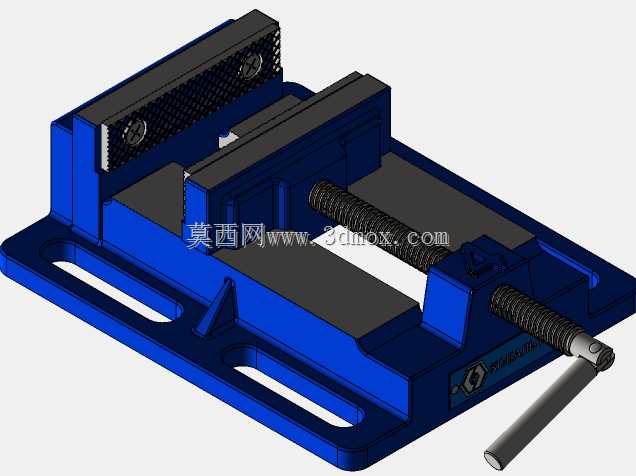

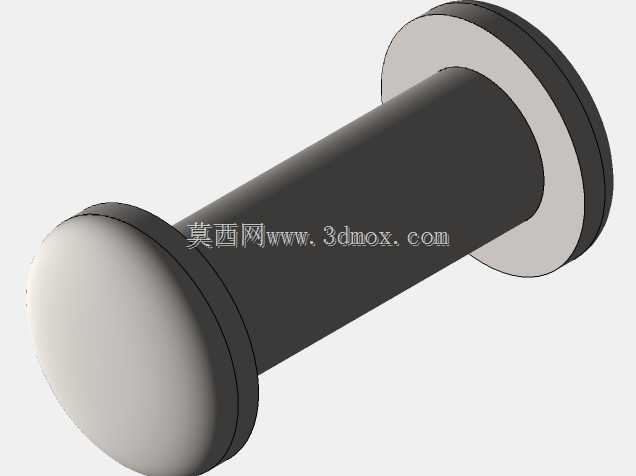

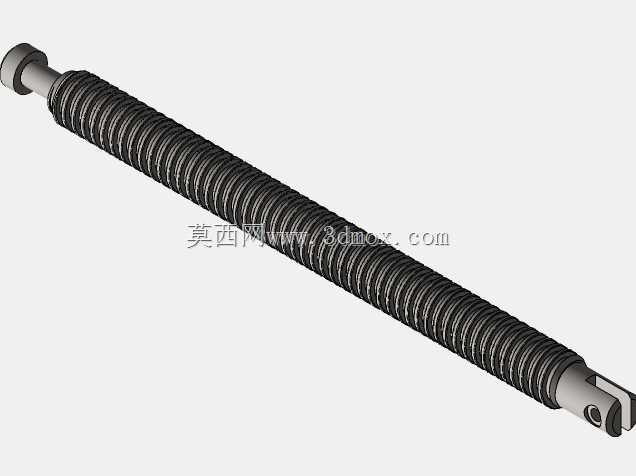

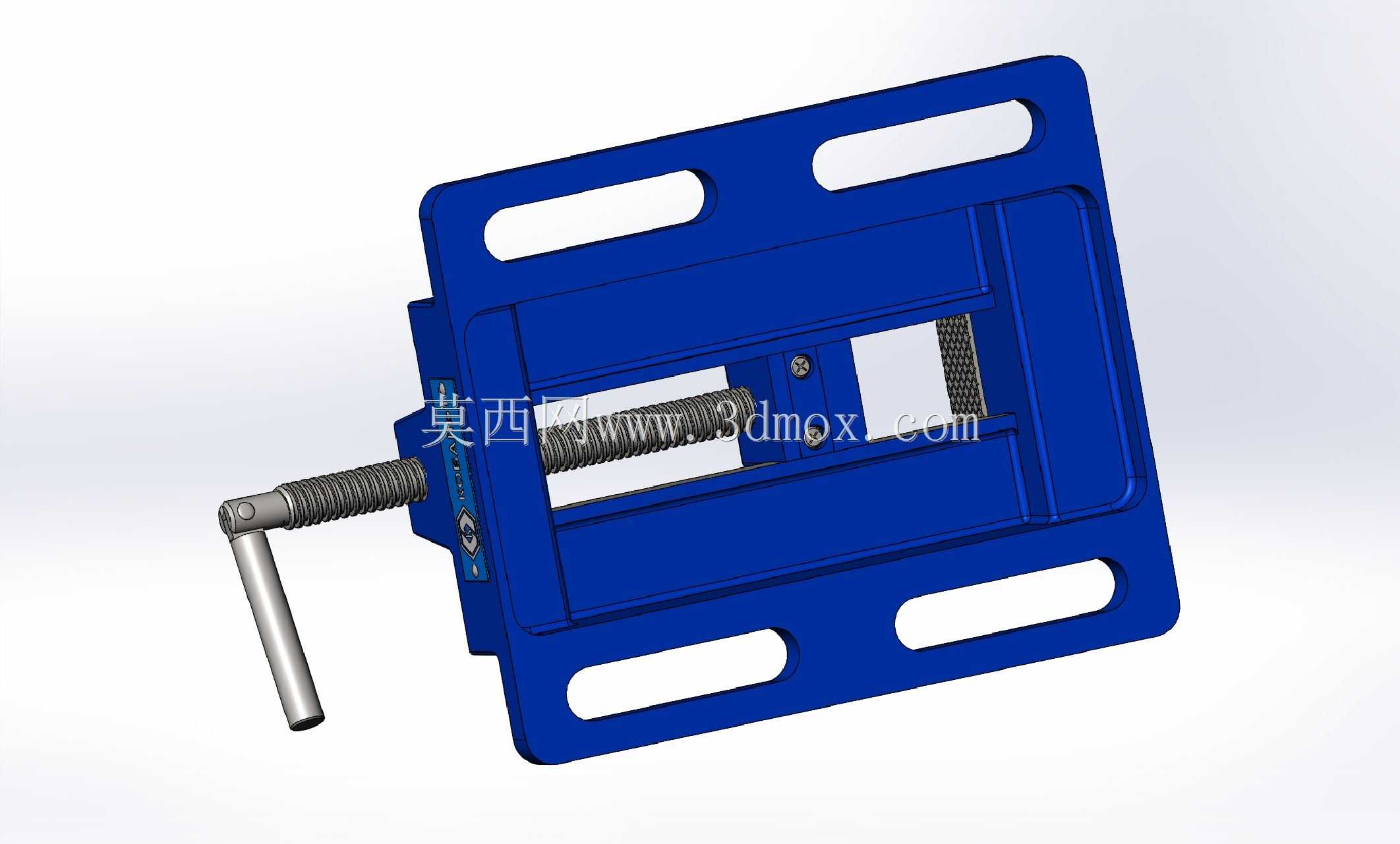

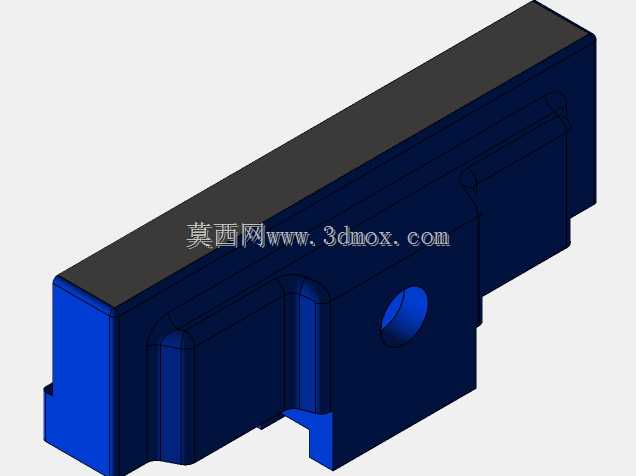

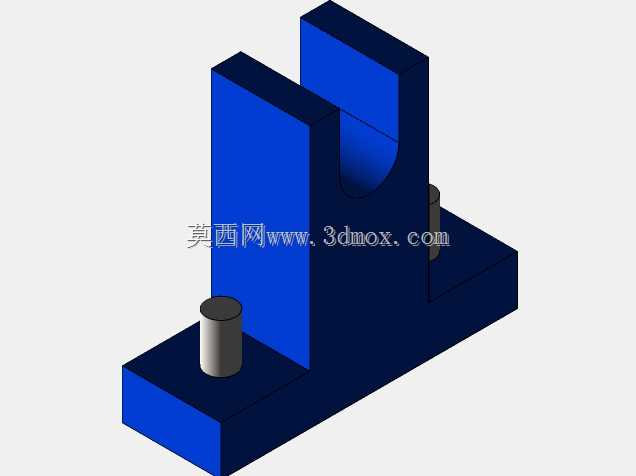

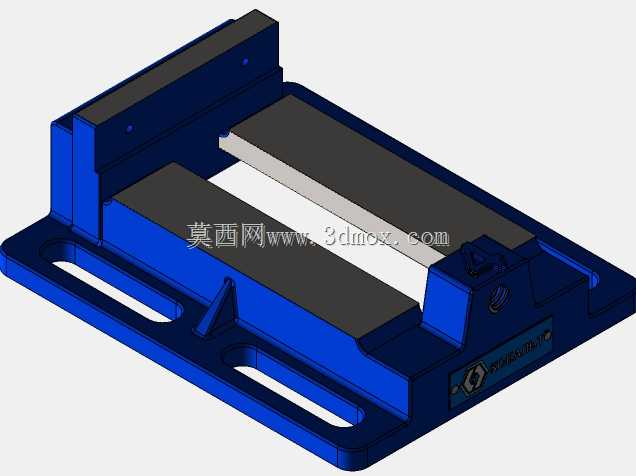

这款虎钳的三维结构完全围绕机加工场景的实际夹持需求搭建，日常在铣床、钻床、磨床的工位上，它承担着工件定位与夹紧的核心作用，不管是小型五金零件的铣削平面、钻孔攻丝，还是精密零件的磨削工序，都能通过钳口的稳定夹持限制工件六个自由度，避免加工过程中出现位移、振颤导致的尺寸超差。从结构设计逻辑来看，整体采用高刚性的铸铁基座作为承载主体，基座底部开设两条平行的长条形安装槽，可适配不同机床工作台的T型槽间距，安装时通过T型螺栓穿过安装槽将虎钳牢牢固定在工作台面上，安装边界可覆盖常规中小型机床的工作台装夹范围，无需额外制作转接板即可完成装夹固定。传动部分采用梯形丝杠副结构，丝杠与活动钳身的螺母配合，转动端部的手柄即可带动活动钳身沿基座的导轨面做直线往复运动，梯形丝杠的自锁特性可保证夹紧后不会因为加工振动出现松脱，同时丝杠的传动比设计兼顾了夹紧行程的调节效率与夹紧力的输出，无需过大的手动力即可输出足够的夹持力。钳口部分采用可更换式的齿面钳口板，齿面的纹路设计可增大与工件接触面的摩擦力，针对不同材质的工件，还可更换为软钳口、光面钳口等不同类型的钳口板，避免夹伤已加工表面。固定钳身与活动钳身的配合导轨采用矩形导轨结构，配合间隙经过合理设计，既保证活动钳身移动顺畅无卡滞，又能控制钳身的摆动量，保证夹持工件时的垂直度与平行度精度。基座的结构设计做了针对性的加强，在受力集中的丝杠安装座、钳身与基座连接位置都设置了加强筋，避免大夹紧力下出现结构变形，整体外形尺寸适配中小型零件的加工需求，最大夹持行程可覆盖常规小型机加工零件的尺寸范围，钳口高度设计兼顾了不同厚度工件的装夹需求，既可以夹持较薄的板类零件，也能满足一定高度的块类零件装夹。在实际使用场景中，这款虎钳还可配合角度回转底座实现角度装夹，满足斜孔、斜面的加工需求，整体结构没有冗余设计，所有特征都服务于夹持刚性、装夹精度与操作便利性，从三维建模的结构细节来看，各零件的配合公差、安装让位都做了充分考虑，比如丝杠端部的手柄连接位置做了防脱结构，钳口板的固定沉头孔可保证螺栓安装后不突出钳口表面，避免干涉工件装夹，基座底部的安装槽做了倒角处理，方便T型螺栓的穿入安装，这些细节设计都贴合一线机加工工位的实际操作需求，没有脱离实际应用的理想化设计。
