快动式机用平口夹持虎钳结构设计

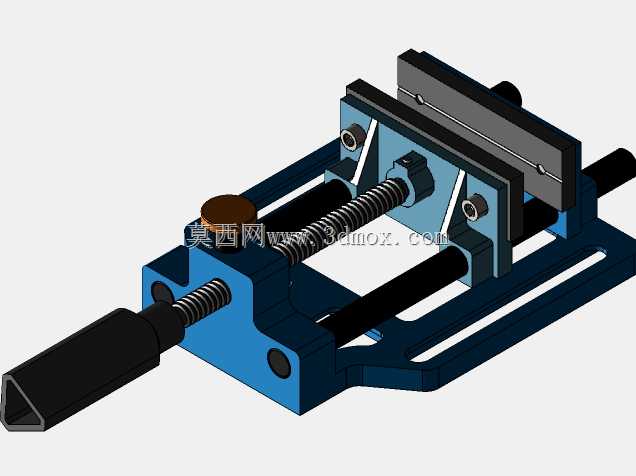

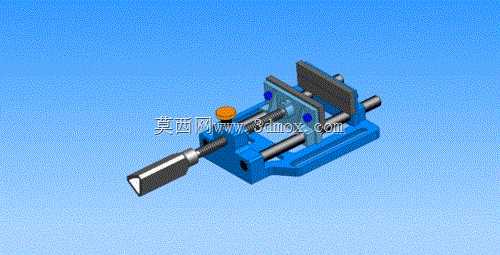

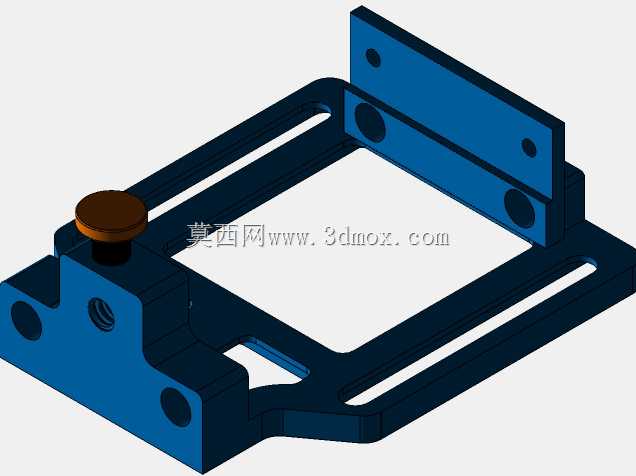

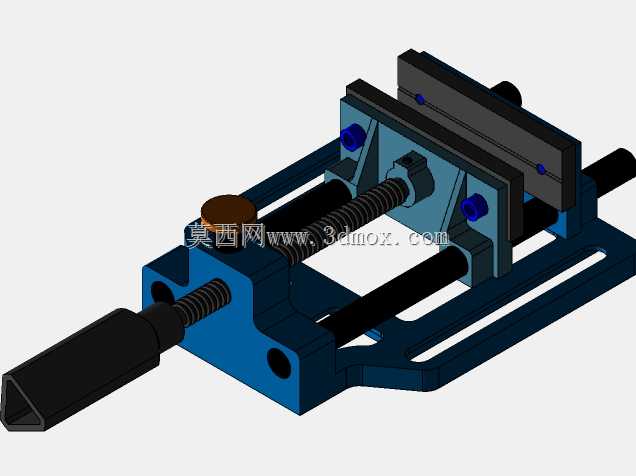

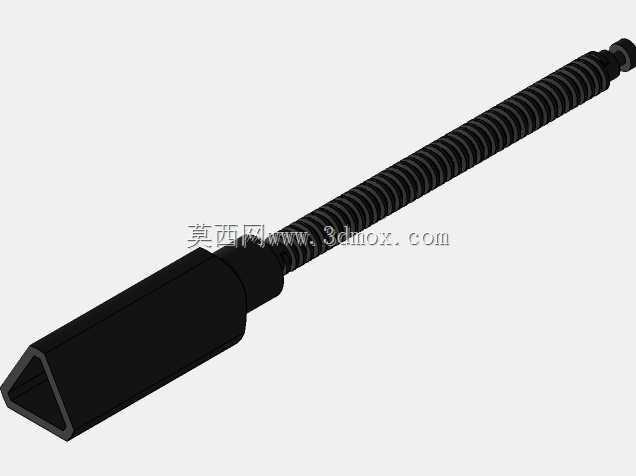

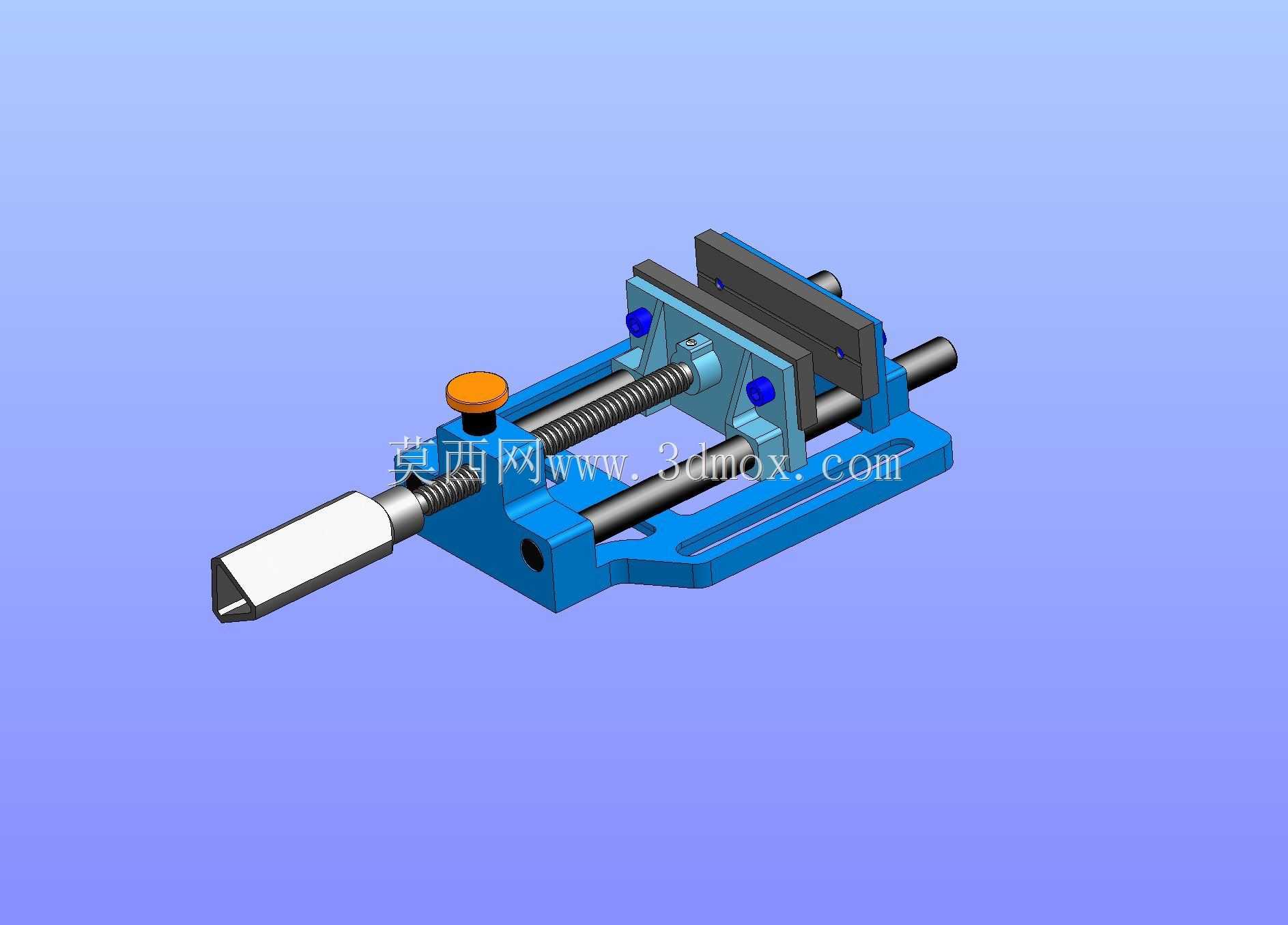

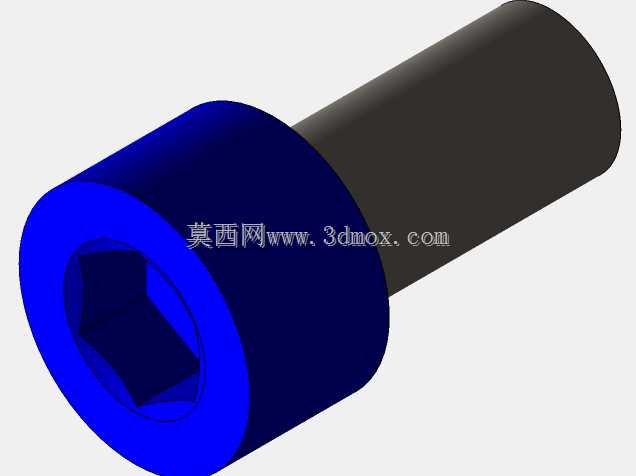

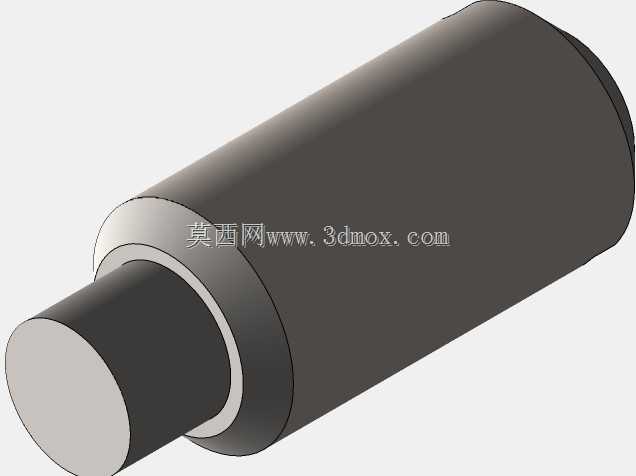

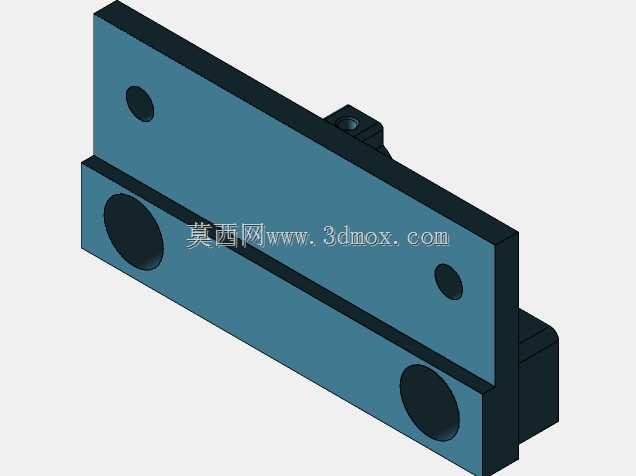

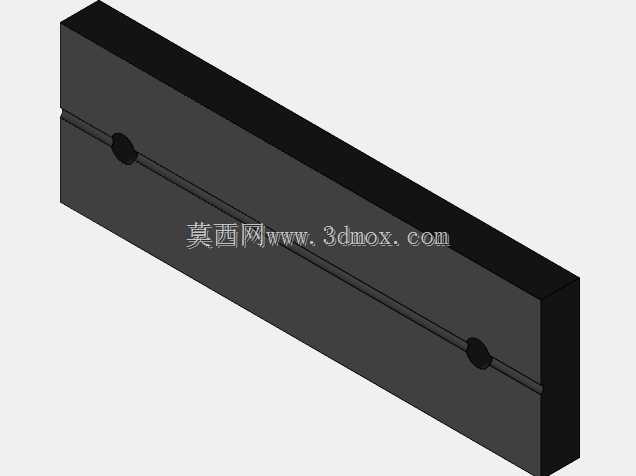

这款快动式机用虎钳主要适配钻床、铣床、小型加工中心的工位装夹需求，也可在钳工划线、零件修配工序中作为基准夹持工装使用，相比普通台虎钳，其结构更紧凑，夹持同轴度更优，能满足小尺寸精密零件的批量装夹要求。从结构设计逻辑来看，整体采用底座一体式铸造成型思路，底座预留的两个长条形安装槽可直接适配机床工作台的T型槽螺栓固定，安装时可根据加工工位需求沿槽方向调整虎钳的轴向位置，固定后底座的平面度公差控制在0.02mm以内，避免装夹后工件出现基准偏移。传动部分采用梯形丝杠副配合双光杆导向结构，丝杠端的摇柄采用防滑滚花设计，转动时的进给阻尼均匀，不会出现爬行卡顿问题，双导向光杆与活动钳身的配合间隙控制在0.01mm以内，夹持过程中活动钳身不会出现俯仰偏摆，保证夹持面与底座基准面的垂直度。钳口部分采用可更换式硬化钢钳口板，钳口表面加工有交叉网状防滑齿，齿尖经过淬火处理硬度达到HRC55-60，既可以保证夹持时的摩擦力，避免工件受切削力移位，也可以在钳口磨损后快速更换，无需整体拆解钳身。活动钳身与固定钳身的夹持面平行度在全行程范围内控制在0.03mm以内，最大夹持行程适配100mm以内的方形、圆形工件，针对圆形工件还可更换配套V型钳口板，满足轴类零件的径向装夹需求。丝杠尾部设置的橙色旋钮为快退锁紧机构，松开后可直接拉动活动钳身快速调整开口大小，接近工件后再通过摇柄锁紧，相比普通丝杠全程旋转进给的结构，装夹辅助时间可缩短60%以上，更适合批量零件的加工场景。整体结构没有多余的外露凸起部件，加工过程中的切屑不会堆积在传动缝隙内，日常维护只需定期向光杆和丝杠加注润滑脂即可，底座两侧设计的排屑斜面可让切削液和切屑自然滑落，不会在钳身底部积留造成锈蚀。安装边界方面，整体底座宽度适配常规小型机床的工作台安装尺寸，固定后钳身高度不会超出机床的Z轴安全行程范围，夹持工件时的受力点始终落在底座支撑面范围内，不会出现倾覆力矩，即使承受较大的铣削侧向力也能保持装夹稳定性。
