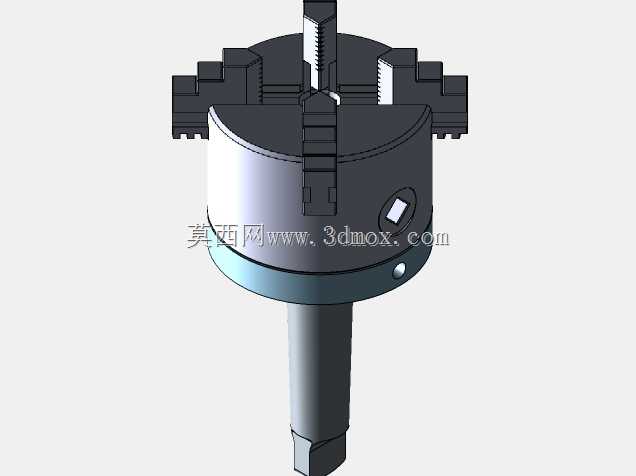

适配莫氏三号锥尾座的80毫米四爪攻丝卡盘

　　在普通车床尾座端完成内螺纹攻丝作业时，常规装夹方式往往存在同轴度偏差、工件夹持不稳的问题，这款适配3号莫氏锥尾座的80mm四爪攻丝卡盘，正是针对这类小规格内螺纹加工场景设计的专用装夹部件。从安装边界来看，卡盘主体直径为80mm，尾端采用标准3号莫氏锥柄结构，可直接插入车床尾座套筒内完成锁紧，无需额外制作过渡连接法兰，安装后卡盘端面与尾座端面的贴合间隙控制在0.02mm以内，能有效避免攻丝过程中出现的锥柄晃动问题。卡盘采用四爪单动式结构设计，每个卡爪可独立调整行程，单爪最大夹持行程为12mm，既可以装夹圆形截面的丝锥，也能适配方形、六边形等非规则截面的攻丝工具，夹持范围覆盖M3到M12规格的常用机用丝锥，

　　卡爪夹持面做了细密的齿形防滑处理，攻丝过程中即便承受轴向进给力与切削扭矩，也不会出现丝锥打滑、移位的情况。设计阶段重点考虑了尾座攻丝的受力特性，卡盘内部没有设置额外的旋转驱动结构，完全依靠车床主轴带动工件旋转，尾座随动进给完成攻丝，这种结构省去了复杂的传动组件，整体刚性更强，也避免了额外动力源带来的干涉问题，尤其适合没有配置尾座旋转功能的普通卧式车床使用，在没有专用攻丝辅具的工况下，可直接替代传统的丝锥夹头完成小批量内螺纹加工。卡盘主体采用45号钢调质处理，表面做发黑防锈处理，卡爪采用合金工具钢淬火处理，硬度达到HRC55以上，长期使用不会出现夹持面磨损、爪口变形的问题，卡盘侧面设置了锁紧扳手孔，调整卡爪时可使用通用卡盘扳手操作，

　　无需配备专用调整工具。实际使用过程中，需要先将尾座套筒擦拭干净，确保锥柄与锥孔无铁屑、油污，插入后通过尾座锁紧机构固定锥柄，调整卡爪夹持丝锥时，需逐爪调整夹持量，使用百分表打表校正丝锥的同轴度，将径向跳动控制在0.01mm以内，再锁紧卡爪，攻丝过程中可根据加工材质调整尾座进给速度，加工钢件时需配合切削液使用，避免丝锥过热崩齿。这款卡盘的整体轴向长度控制在160mm，安装后不会超出普通车床尾座的行程范围，即便在小型台式车床上也能正常使用，除了车床尾座安装外，也可适配同锥度的钻床主轴，完成钻床端的攻丝作业，通用性较强。
