H型框架式液压机机架结构设计

这款H型框架式液压机机架，是中小型压装、校直、成型作业场景中常用的承载基体结构，常见于机加工车间维修工位、汽配零部件生产班组、五金件小批量加工点位，可配合不同规格的液压油缸完成轴承压装、轴类零件校直、薄金属板材压型、过盈配合件装配等多类作业，相比单柱式压机结构，双侧立柱的对称布局能承受更大的偏载载荷，作业过程中机架形变更小，压装精度更稳定。

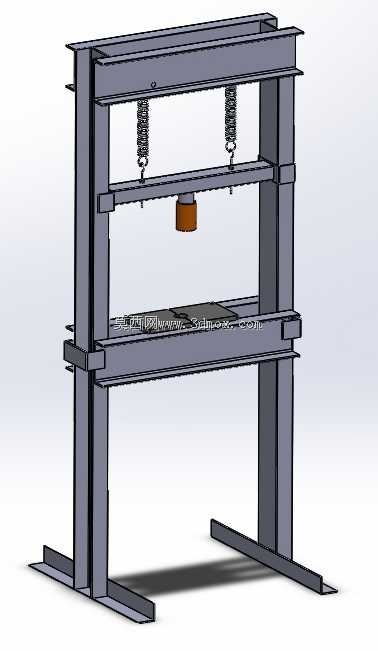

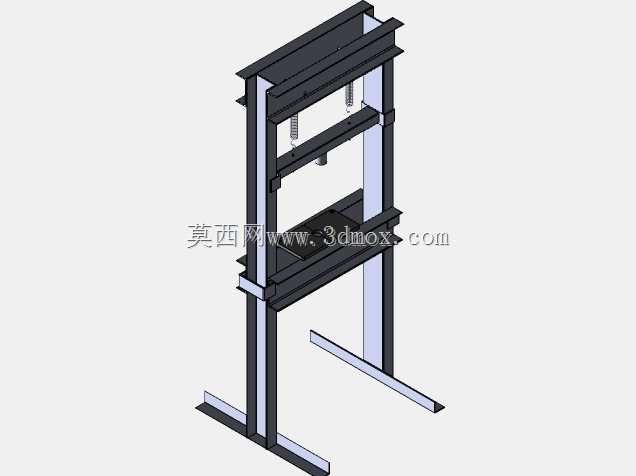

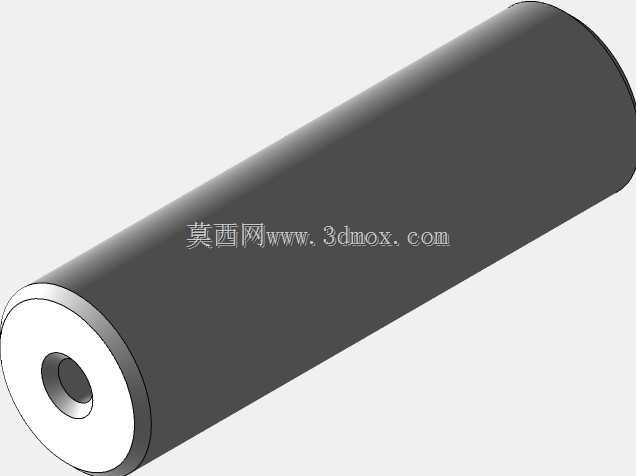

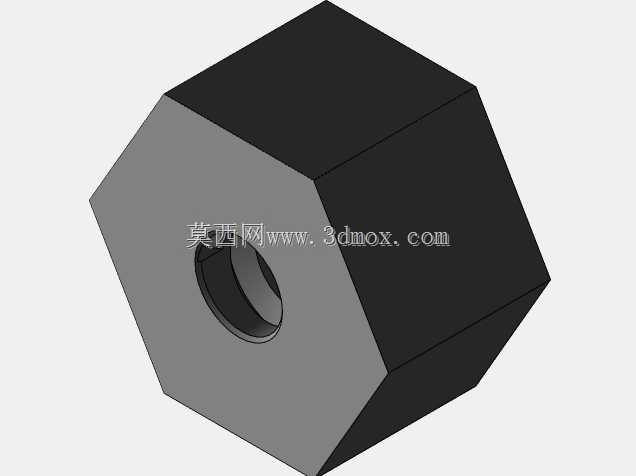

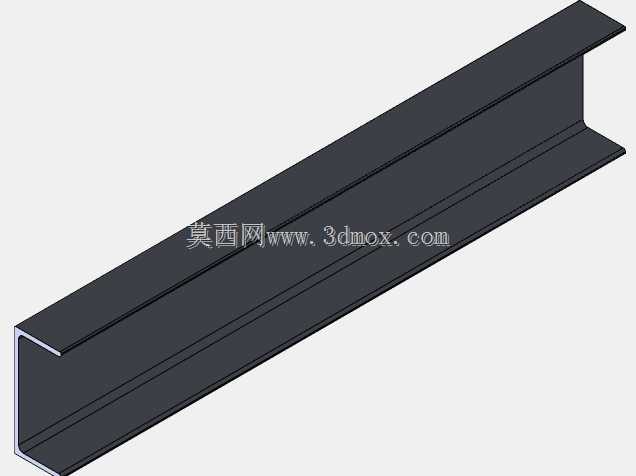

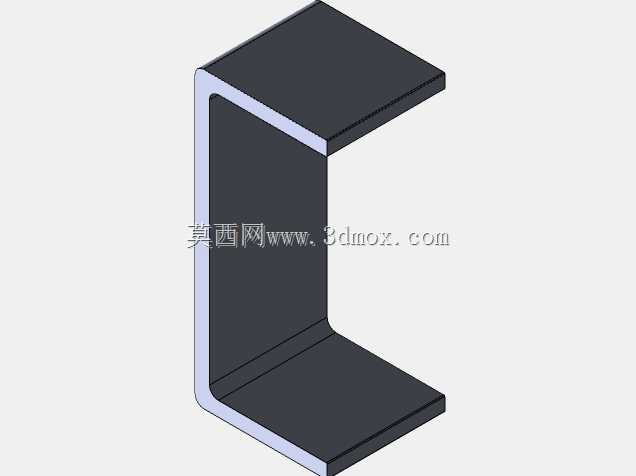

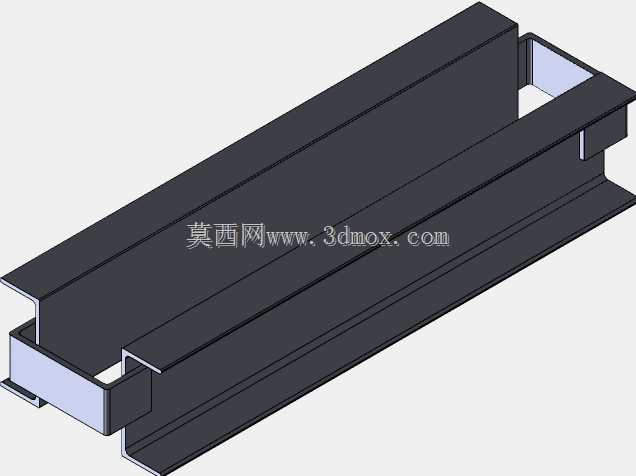

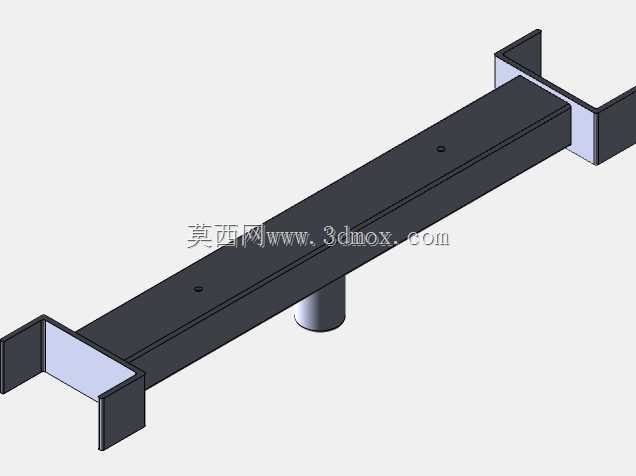

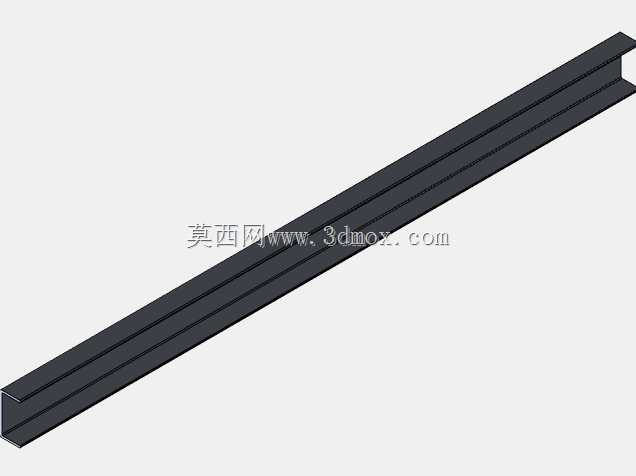

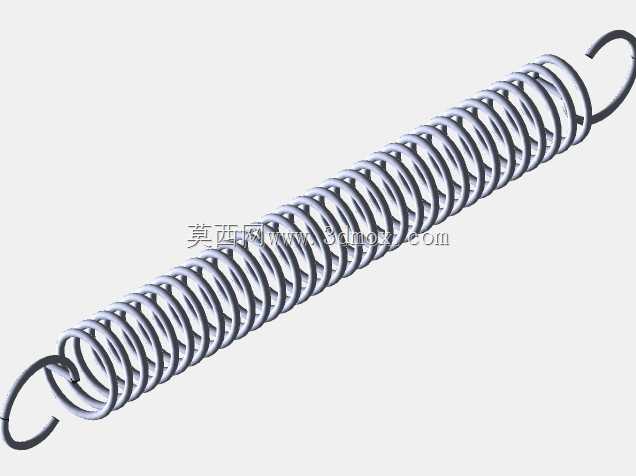

从结构设计逻辑来看，整体采用H型对称框架布局，底部为两条平行的落地支撑脚，通过加宽的底脚接触面积分散设备满载时的地面载荷，无需额外做预埋基础即可直接放置在硬化车间地面使用，安装时仅需调整底脚水平度即可投入作业，适配多数中小型车间的工位布置需求。双侧立柱采用标准型钢拼焊成型，立柱与上下横梁的连接位置设置了加强筋板，避免长期满载作业后焊缝出现疲劳开裂问题；中部活动横梁通过两侧的导向结构与立柱配合，搭配两根复位弹簧实现压头作业后的自动回程，无需额外设置回程驱动结构，简化了整体传动链路，降低后期维护成本。

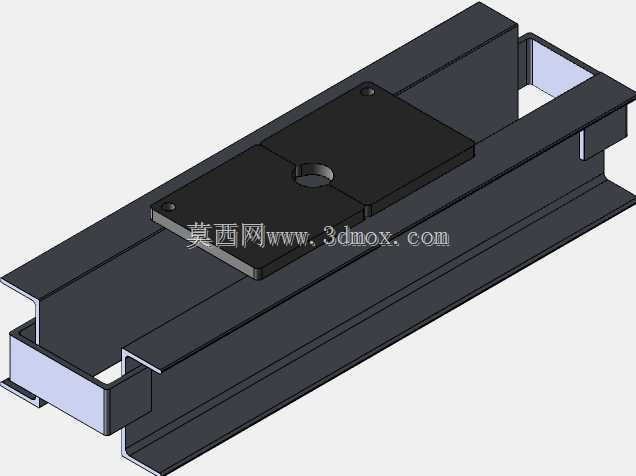

设计过程中优先考虑了作业操作的便利性，上下横梁之间预留了足够的开口高度与工作台面宽度，可适配不同高度的工装夹具与待加工工件，工作台面预留了标准T型槽安装位，可快速更换不同的压装工装、定位夹具，满足多品类工件的加工需求。活动横梁的压头安装位置采用标准化连接接口，可根据作业需求更换平压头、V型压头、成型压模等不同作业端头，拓展设备的适用场景。

从安装边界来看，整体机架的宽度尺寸适配常规车间通道的通行要求，设备就位后无需占用过大的工位面积，两侧预留的操作空间足够操作人员完成工件上下料、位置调整等动作；框架后侧无外凸结构，可靠墙放置进一步节省车间空间。结构受力层面，通过有限元校核优化了各梁体的截面尺寸，在保证整体刚性满足额定压装载荷要求的前提下，尽可能减少冗余材料用量，控制机架整体自重，方便设备的工位转移与吊装作业。日常使用过程中，仅需定期检查立柱导向面的润滑情况、焊缝是否存在开裂异常、复位弹簧的弹力衰减情况即可，维护门槛较低，适合一线生产班组长期使用。
