手动螺旋压紧工装夹具结构设计

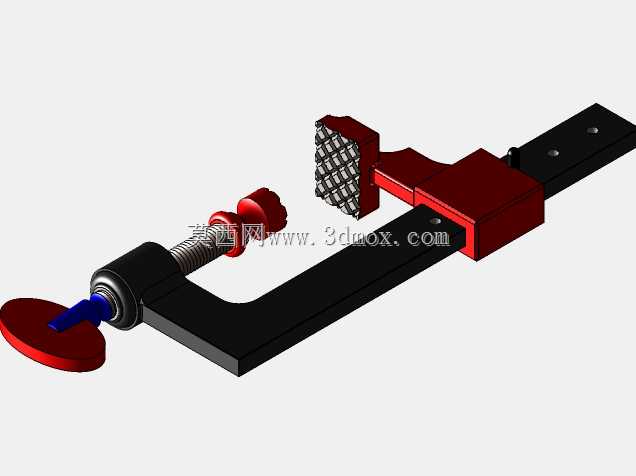

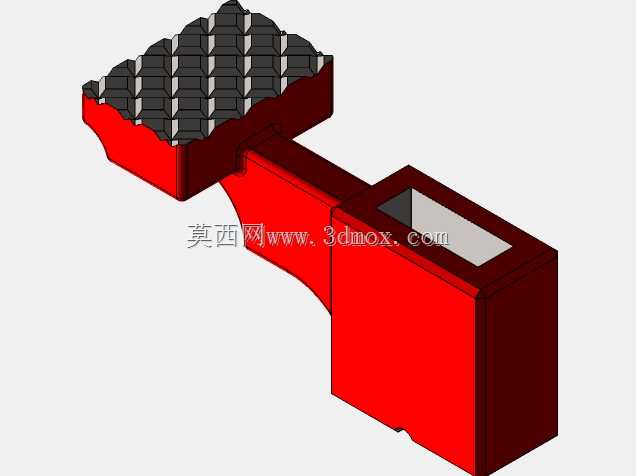

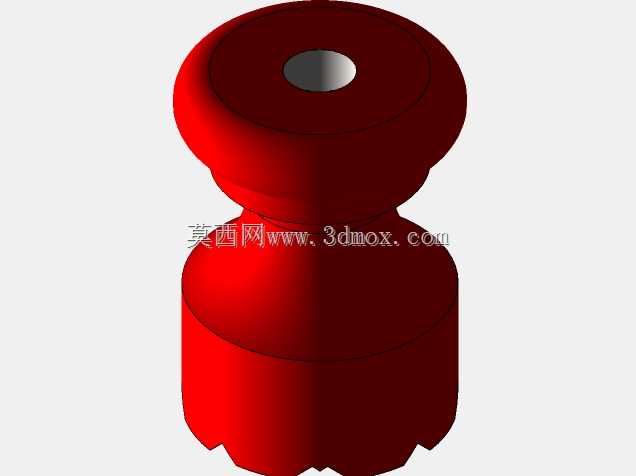

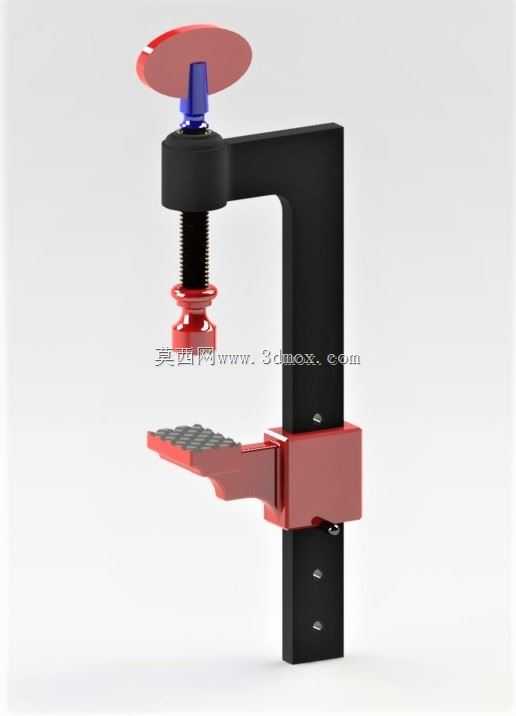

这款手动螺旋压紧工装，多用于小批量零部件加工、装配环节的工件固定场景，在五金件压装、小型零件粘接定位、PCB板测试装夹这类需要持续稳定下压力的工位上十分常见，相比气动液压压紧装置，它不需要外接动力源，在零散工位、维修现场、小型加工坊这类没有配套气路油路的场景下适配性更强，操作门槛低，普通作业人员简单熟悉即可上手使用。从结构设计逻辑来看，它采用C型开口机架作为主体承载结构，竖直臂上预留了三个等距安装孔，可根据待压装工件的高度调整滑动压座的固定位置，适配不同高度区间的工件装夹需求，C型开口的水平深度经过测算，能够覆盖常规小型零件的压装边界，不会出现工件伸入后与机架产生干涉的问题。顶部的手轮采用大直径圆盘设计，转动时力臂更长，操作人员施加较小的握力就能在压头端获得足够的压紧力，手轮下方连接梯形传动丝杠，梯形螺纹的自锁特性可以保证压紧后不会因为工件的反作用力出现丝杠回退、压力松脱的问题，压头端部采用带圆弧过渡的红色压垫，接触工件时不会刮伤零件表面，同时能增大接触摩擦力，避免压紧过程中工件出现滑移。下方的滑动压座上带有防滑齿纹的托板，托板伸出长度足够放置常规尺寸的待加工工件，压座与竖直臂之间采用滑槽配合，锁紧螺栓固定的方式，调整位置时只需松开侧方的锁紧件就能上下滑动，调整到位后拧紧即可完成固定，不需要复杂的拆装操作。整体结构的受力路径经过优化，操作人员转动手轮时的扭矩通过丝杠转化为竖直方向的下压力，力直接沿着竖直机架传导到下方固定的压座上，C型机架的拐角处做了加厚处理，避免长期承受压紧力出现机架变形、开口张开的问题，所有活动部件之间都预留了合理的配合间隙，不会因为加工误差出现卡滞、转动不畅的问题，日常维护只需要定期在丝杠螺纹处涂抹润滑脂就能保证长期顺畅使用。在安装边界上，这款工装既可以通过竖直臂底部的安装孔固定在工作台面上作为固定工位使用，也可以加装磁吸座或者快速夹座临时固定在不同的作业位置，整体占用的工作台面空间很小，不会对周边其他作业工具的摆放造成干扰，压头的下行行程经过合理设计，既满足常规厚度工件的压紧需求，也不会因为行程过长导致操作效率降低。
