钢制斜向安装设备支撑立柱结构

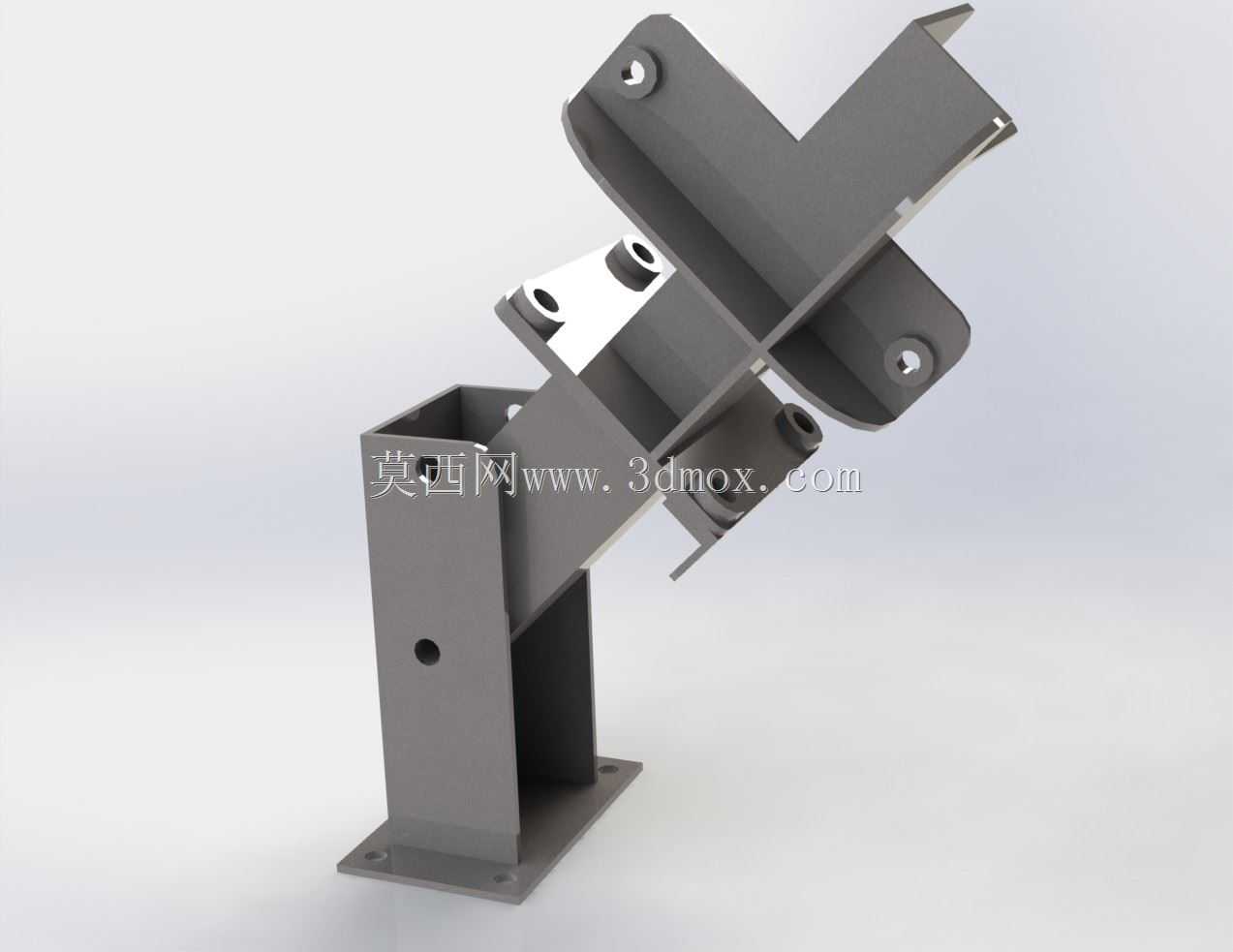

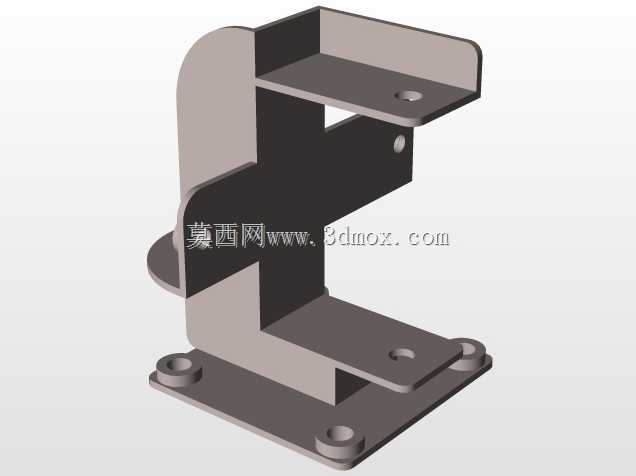

该支撑结构主要面向工业生产线上需要倾斜安装功能组件的工位场景，常见于自动化装配线的检测单元、小型加工工位的工装挂载、物料导向组件的固定场景，用来替代传统垂直立柱无法满足的斜向承载需求，解决常规直装支架角度调整余量不足、需要额外拼接角件带来的装配累积误差问题。从结构设计来看，底部采用方形法兰安装座，座面预留四个对称分布的安装通孔，可直接通过膨胀螺栓与混凝土地面固定，也可配合T型螺栓与铝型材工作台上的滑槽锁紧，安装边界适配常见的200mm间距安装孔位，底座上方的方管立柱作为主承重段，侧壁预留的横向通孔可用来穿设线缆或者加装辅助限位挡块，避免挂载部件走线外露杂乱。上部的斜向承载段采用多块折弯钣金件拼接焊接成型，每块安装板上都预留了对应挂载部件的安装孔位，孔位公差按照IT7级精度设计，能保证挂载的功能组件安装后无错位偏斜，斜段的倾斜角度经过受力校核，在挂载额定重量的部件时，整体重心投影落在底部法兰的安装范围内，不会出现侧翻风险，焊接位置都做了焊后打磨处理，消除应力集中的隐患，整体材质选用普通碳素结构钢，表面做喷塑防锈处理，能适应车间内多油污、多粉尘的使用环境。设计过程中优先考虑了安装便捷性，上部的各个安装板都做了外翻的折边处理，安装螺丝时可以预留足够的扳手操作空间，不需要在狭窄的缝隙内拧紧紧固件，同时斜段与主立柱的连接位置加焊了三角加强筋，提升连接处的抗扭性能，即使挂载的部件存在频繁启停的振动工况，也不会出现焊缝开裂的问题。不同于市面上常见的可调角度支架，该结构采用固定倾斜角度设计，省去了角度调节的锁紧机构，整体刚性更强，适合长期固定角度的工位使用，不需要定期检查锁紧件的松动情况，降低日常维护的工作量，整体外形尺寸紧凑，不会占用过多的工位周边空间，安装后立柱侧边预留的间隙足够人员通行或者布置周边的管线槽。
